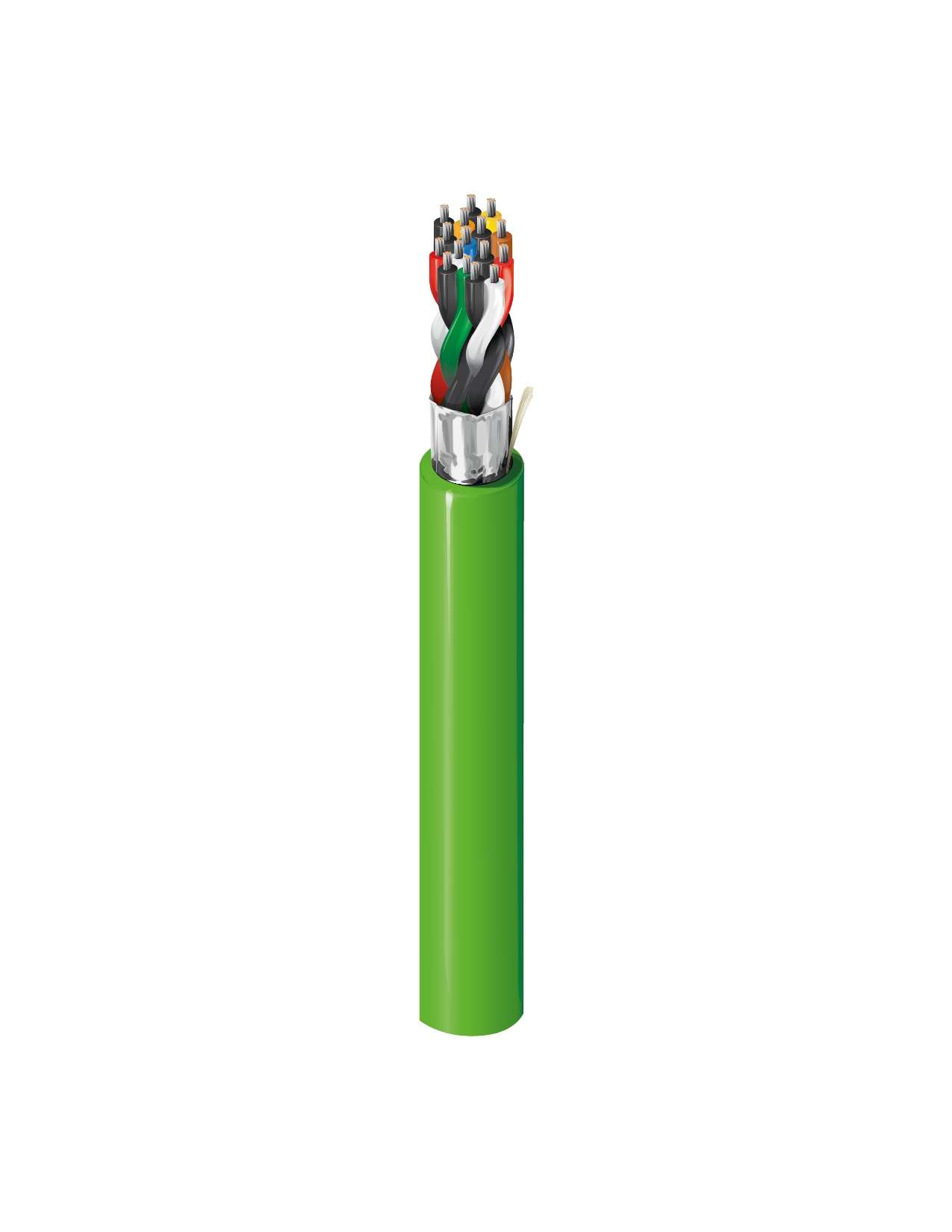

DEIP188F

Digital Electricity™, TC multibrins 8 paire n° 18, feuillard d'aluminium O/A, gaine Flamarrest®, CL4P, CMP

...
Câble optimisé pour Digital Electricity™, 8 paires torsadée 18 AWG (7 x 26) cuivre étamé toronné, isolation Flamarrest®, blindage complet en feuille d'aluminium, gaine Flamarrest® vert pomme, Fil de déchirement, CL4P, CMP, 2000 rouleaux en pieds
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Digital Electricity™, Systèmes d'alimentation à gestion de pannes (FMPS), alimentation à distance, intérieur

Caractéristiques physiques (complètes)
Conducteur
AWG Câblé Matériel Nombre de paires
18 7x26 TC – Cuivre étamé 8

Nombre total de paires

8

isolation
Matériel Nom commercial du matériau Épaisseur de paroi nominale
PVC – Chlorure de polyvinyle Flamarrest® 0,009 po
Nuancier
Nombre Couleur
1 Noir et rouge
2 Noir et blanc
3 Noir et vert
4 Noir et bleu
5 Noir et jaune
6 Noir et marron
7 Noir et Orange
8 Rouge et blanc
Blindage extérieur
Type Matériel Nom commercial du matériau Couverture [%] Matériau du fil de masse Fil de masse AWG
Ruban Bi-laminé (alum+poly) Beldfoil® 100 % TC – Cuivre étamé 24
Gaine extérieure
Matériel Diamètre nominal Épaisseur de paroi nominale
PVC – Chlorure de polyvinyle 0,390 po 0,017 po
Caractéristiques électriques
Résistance en courant continu du conducteur
Résistance en courant continu nominal du conducteur Résistance en courant continu nominal du blindage extérieur
6,5 Ohm/1000 pi 7,1 Ohm/1000pi
Capacité
Capacité nominale conducteur à conducteur Capacité nominale conducteur vers autre conducteur vers blindage
35,5 pF/pi 63,75 pF/pi
Courant
Courant maximal recommandé [A]
4 Ampères par conducteur à 25 °C (augmentation de la température de 35 °C)
Voltage
Tension nominale UL
450 V RMS
Plage de température

Température nominale UL

75° C

Plage de température de fonctionnement

De 0° C à +75° C

Caractéristiques mécaniques

Poids câble en vrac

121 livres/1000 pi

Tension de traction maximum

358,4 livres

Rayon de cintrage minimum/axe mineur

3,875 po
Normes

Articles NEC

Article 800

Conformité NEC/(UL)

CL4P-FMP (2.0A), CMP

Conformité CEC/C(UL)

CMP

Programmes environnementaux et autres programmes concernés

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/UE (amendement RoHS 2)

Oui

Marquage CE UE

Oui

Conformité EU REACH SVHC (jj/mm/aaaa)

2020-01-27

Utilisation

Utilisation – Intérieur

Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité UL

NFPA 262

Historique

Mise à jour et révision

Numéro de révision : 0.108 Date de révision : 22-12-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Longueur
DEIP188F Vert pomme 2,000 pi
