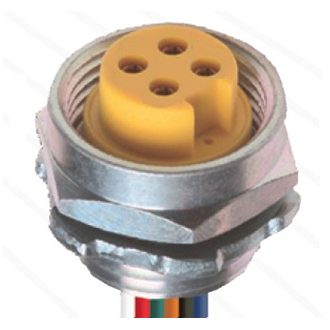

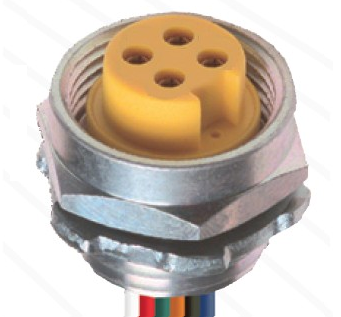

Réceptacle d'alimentation 7/8 pouces : femelle, droit, 4 broches, montage avant, 600 V, 10 A, avec des fils pigtail de 16 AWG
|
Famille de produits |
Connecteur d'alimentation |
|---|---|
|
Sous famille de produits |
7/8 pouces |
|
Type de connecteur |
Réceptacle |
|
Type de contact/genre |
Femelle |
|
Modèle de connecteur |
Montage avant, taille de la prise de panneau 1/2-14 NPT |
|
Nombre de broches |
4 |
|
Code |
A |
|
Blindage |
Non blindé |
|
Type de fixation |
Fixé, fil interne |
|
Tension nominale |
600 V |
|
Tension nominale (UL) |
600 V |
|
Courant nominal* |
10 A |
|
Courant nominal (UL)* |
10 A |
|
Température ambiante (fonctionnement)* |
-40° C à +90° C |
|
Degré de protection/Indice IP** |
IP65, IP67 |
|
Matériau de base de contact |
CuZn |
|---|---|
|
Placage de contact |
Au sur Ag |
|
Matériau du porteur de contact |
TPU |
|
Couleur du porteur de contact |
JAUNE |
|
Matériau du boîtier |
Al, anodisé transparent |
|
Matériau du joint torique |
FKM, côté du panneau |
|
Type de fixation, côté 2 |
1/2-14 NPT, acier, contre-écrou |
|
Taille du conducteur |
16 AWG |
|---|---|
|
Nombre de fils |
4 |
|
Matériau du conducteur |
Cu |
|
Matériau d'isolation des fils |
PVC |
|
Diamètre du fil isolé |
Ø 3,07 mm |
|
Type de câble UL |
1015/1230 |
|
Fichier UL |
E315587 |
|---|---|
|
UL |
Reconnu par UL |
|
Conforme au RoHS |
Oui |
|---|
|
Note de déclassement |
Avis de déclassement |
|---|---|
|
Degré de protection/Note de l'indice IP |
Degré de protection et indice IP selon la norme d'essai CEI 60529 en utilisant un produit d'accouplement de Lumberg Automation |
|
Note |
Ne pas connecter/déconnecter sous charge |
| Article n° | Description de l'élément | Longueur de câble |
|---|---|---|
| 500004172 | RKF 40-639/0.3M | 0,3 m |
| 500004173 | RKF 40-639/0.5M | 0,5 m |
| 500004470 | RKF 40-639/1M | 1 m |
| 500004764 | RKF 40-639/2M | 2 m |
| 500004174 | RKF 40-639/3M | 3 m |
