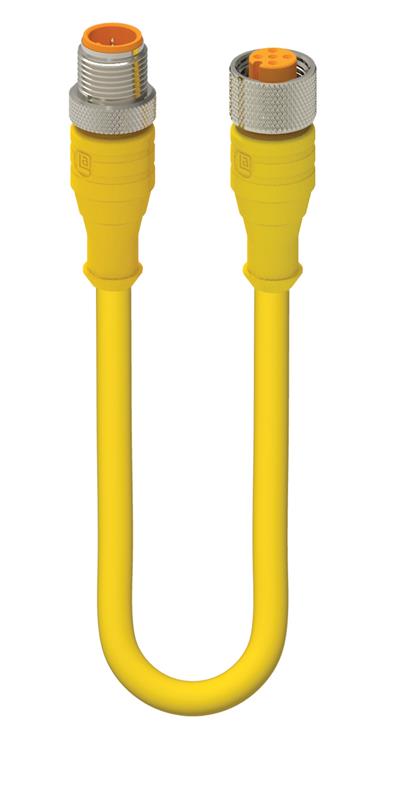

Cordon M12 à M12, Ligne automobile, mâle à femelle, 5 broches, code A, droit à droit, Câble jaune PUR, non blindé, IP67
| Broche 1 | Broche 2 | Broche 3 | Broche 4 |
|---|---|---|---|
| marron | blanc | bleu | noir |
|
Famille de produits |
Connecteur pour capteurs et actionneurs |
|---|---|
|
Type de connecteur |
Cordon, deux extrémités |
|
Blindage |
Non blindé |
|
Sous famille de produits |
Automobile |
|---|---|
|
Type de contact/genre |
Mâle |
|
Modèle de connecteur |
Droit |
|
Type de fixation |
Écrou de couplage |
|
Nombre de broches |
5 |
|
Code |
A |
|
Résistance d'isolement |
˃ 10^9 Ohm |
|
Cycles d'accouplement |
≤ 100 |
|
Température ambiante (fonctionnement)* |
- 40° C - + 90° C |
|
Degré de protection/Indice IP** |
IP67 |
|
Modèle standard |
IEC 61076-2-101 |
|
Matériau de base de contact |
CuSn |
|
Placage de contact |
Cu/Au |
|
Classe d'inflammabilité (porteur de contact) |
UL 94 HB |
|
Matériau du corps moulé |
TPU |
|
Classe d'inflammabilité (corps moulé) |
UL 94 HB |
|
Matériau de la fixation |
CuZn |
|
Couple de serrage (fixation) |
M 12 x 1 : (50-60) Ncm, serré à la main |
|
Numéro du câble |
1008 |
|---|---|
|
Taille du conducteur |
0,34 mm² |
|
Nombre de fils |
5 |
|
Rayon de courbure minimal (inst. fixe) |
|
|
Rayon de courbure minimal (inst. flexible) |
|
|
Cycles (courbure) |
|
|
Résistance au soudage |
Résistant aux étincelles de soudage |
|
Matériau du conducteur |
Cu |
|
Matériau de la gaine du câble |
PUR |
|
Couleur de l'enveloppe du câble |
jaune |
|
Diamètre D du câble |
Ø 5,70 ± 0,15 mm |
|
Matériau d'isolation des fils |
PP |
|
Diamètre du fil isolé |
Ø 1,25 ±0,05 m |
|
Température ambiante (installation fixe) |
- 50° C - + 90° C (UL: + 80° C) |
|
Température ambiante (installation flexible) |
- 25° C - + 90° C (UL: + 80° C) |
|
Température ambiante (installation avec chaîne d'entraînement) |
- 25° C - + 60° C |
|
Type de câble UL |
AWM : 20549 |
|
Classe d'inflammabilité (gaine du câble) |
DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT2 |
|
Caractéristiques de câble |
en tant que ligne de commande flexible, ignifuge et sans halogène avec une résistance améliorée aux étincelles de soudure dans la construction mécanique industrielle et les installations pour des exigences élevées, en particulier pour l’utilisation dans les supports de câbles et les pièces de machines déplacées. |
|
Sous-famille de produit, côté 2 |
Automobile |
|---|---|
|
Type de contact/genre, côté 2 |
Femelle |
|
Modèle du connecteur, côté 2 |
Droit |
|
Codage, côté 2 |
A |
|
Matériau de la fixation, côté 2 |
CuZn |
|
UL |
cULus |
|---|
|
Conforme au RoHS |
Oui |
|---|
|
Sans halogène |
Oui, selon CEI 60754-1 |
|---|
|
Note de déclassement |
Avis de déclassement |
|---|
