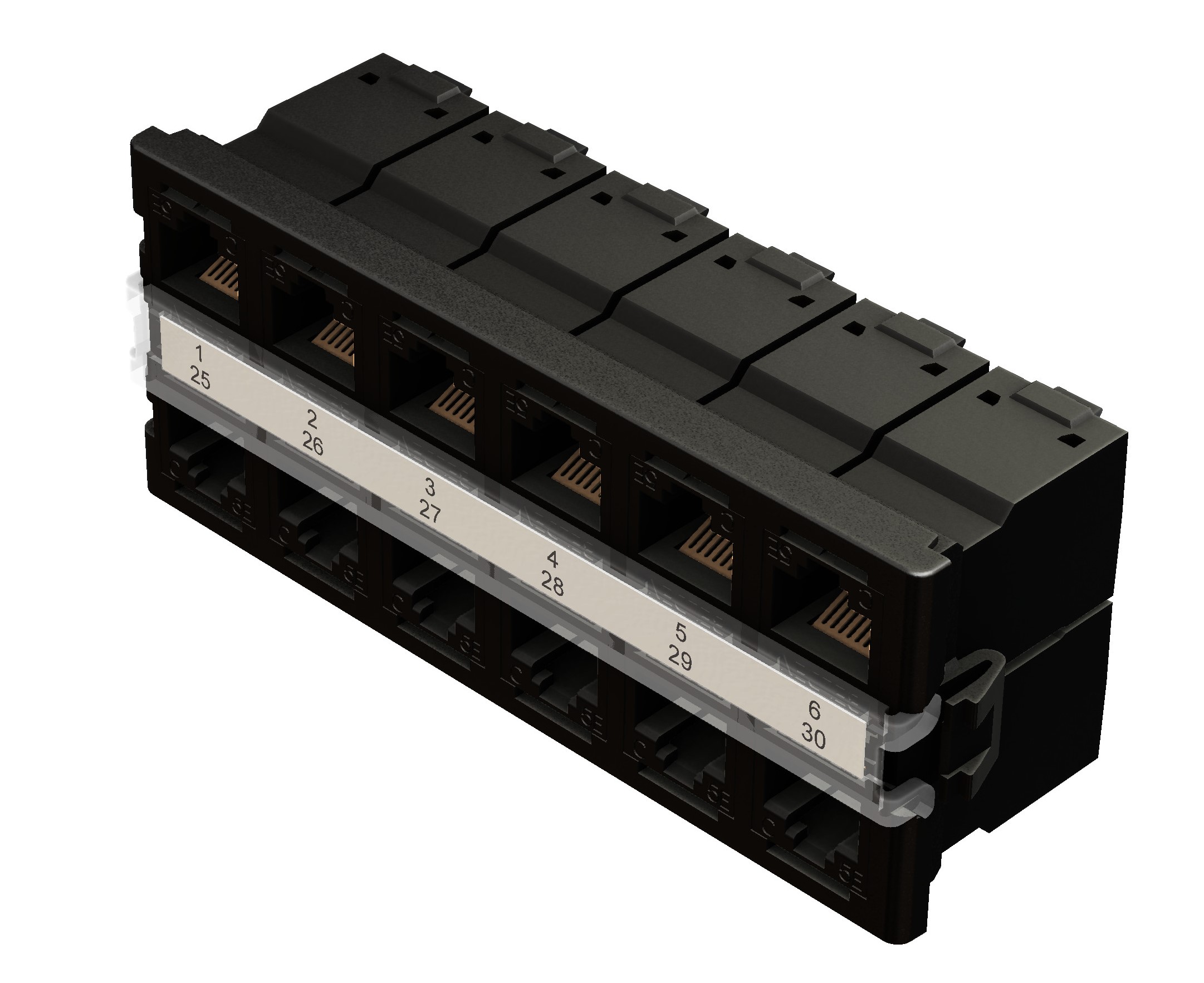

RV5PPTM12JBK

Module de raccordement du panneau de brassage REVConnect HD, Cat 5e, 12 ports

...
Module de raccordement de panneau de brassage REVConnect catégorie 5e, 12 ports, Noir
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Système REVConnect 1200, 1000BASE-T Ethernet, 100BASE-TX Ethernet, 10BASE-T Ethernet, PoE++, PoE+, PoE

Caractéristiques physiques (complètes)

Hauteur

1.73

Largeur

4,33

Profondeur

1.52

Nombre de ports

12 ports

Emballage

Emballé individuellement dans une boîte en carton

Poids

0,353

Connecteurs
Matériaux
Description Matériel Type
Connexion face avant Circuit imprimé flexible plaqué cuivre, contacts plaqués or sur nickel 50 µpo RJ45
Connexion arrière Alliage de cuivre, contacts plaqués or sur nickel REVConnect
Corps du connecteur PBT renforcé de verre UL94V-0
Construction et dimensions

Capacité maximale

12 connecteurs (préchargés)

Caractéristiques électriques

Résistance diélectrique

1,000 V RMS à 60 Hz pendant 1 minute

Courant nominal

1,300 A

Résistance d'isolement

500 M-Ohm Minimum

Résistance de raccordement

2,5 mOhm

Plage de température

Plage de température d'installation

-10° C à +60° C

Plage de température de stockage

-40° C à +70° C

Plage de température de fonctionnement

-10° C à +60° C

Caractéristiques mécaniques

Empreinte/Type

REVConnect

Compatibilité d'outil

Outil de raccordement REVConnect (RVUTT01)

Compatibilité fiche/prise

RJ45

Connexion avant de raccordement

Connexion accouplée

Durabilité de la connexion avant

750 cycles

Raccordement connexion arrière

Connexion accouplée

Durabilité du raccordement de la connexion arrière

20 cycles

Rétention du câble/connecteur

15 livres

Rétention du connecteur/matériel

20 livres

Rétention prise/connecteur

11,250 livres
Normes

Indice UL

UL94V-0

Catégorie de données

Catégorie 5e

Conformité normes TIA/EIA

Catégorie 5e - TIA 568-C.2

Conformité IEEE

Power Over Ethernet (PoE) IEEE 802.3 de type 1 et 2 (jusqu'à 30 W), IEEE 802.3 bt/D1.7 type 3 et 4 (jusqu'à 100 W), CISCO UPOE (jusqu'à 60 W), Power over HDBaseTTM (jusqu'à 100 W)

Autres normes

FCC partie 68, Sous-partie F, IEC 60603-7,
Programmes environnementaux et autres programmes concernés

Environnement

Intérieur

Directive UE 2011/65/UE (RoHS 2)

Oui

MII Order n° 39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

EUP 50

Inflammabilité, LS0H, test de toxicité

Liste de sécurité

c(UL)us Listed

Numéros de pièces associées

Pièces connexes

Outil de raccordement REVConnect, cordons modulaires cat 5e, panneaux de brassage haute densité REVConnect vides

Notes sur le produit

Pièces incluses

12 prises haute densité REVConnect cat 5e , noires, préchargées ; 12 gestionnaires de câbles et capuchons REVConnect ; 1 fenêtre transparente ; 1 trame ; 1 guide d'installation

Notes

Pour une installation correcte, consultez le Guide d'installation PX107031.

Historique

Mise à jour et révision

Numéro de révision : 0.26 Date de révision : 19-10-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur
RV5PPTM12JBK Noir
