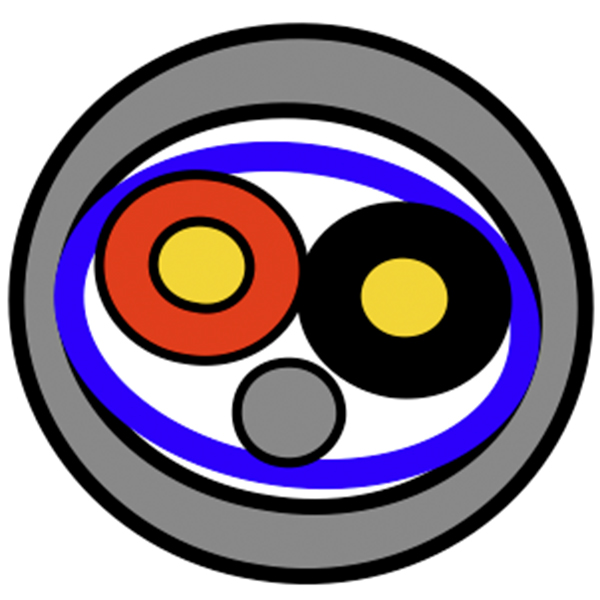

Numéro de produit: 70031

AUDIO ANALOGIQUE 1 PAIRE, 22AWG, ISTP, LSZH

AUDIO ANALOGIQUE 1 PAIRE, 22AWG/0,34 mm², ISTP, LSZH

  • Disponibilité:
    Mondial
  • Statut:
    Actif
70031
5 de 5

Spécifications

Expand All

Applications recommandées

1 paire 22AWG câble blindé sans halogène ; Pour l'audio analogique

Conducteur

Size Stranding Material
22 7x30 BC-OFHC - Oxygen-Free Bare Copper (High Conductivity)

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.16 mm (0.0457 in) Red & Black

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

Gaine extérieure

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 3.50 mm

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Inductance
46.0 Ohm/km (14.0 Ohm/1000ft) 115 pF/m (35.1 pF/ft) 220 pF/m (67 pF/ft) 0.56 µH/m (0.17 µH/ft)

Blindage extérieur nominal DCR@Cond DCR1-cnv

46,9 Ohm/km (14,3 Ohm/1000 pieds)

Voltage

Voltage Rating
100 V

Rayon de courbure

Installation Min.
35 mm

Tension de traction maximum

120 N (27 lbf)

Environnement compatible

Intérieur - Euroclass Eca

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Normes européennes sans halogène

Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.178 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.178 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
70031.01100 Noir Bobine 100 m 8719605125750
70031.01500 Noir Bobine 500 m 8719605125767
70031.00100 Gris Bobine 100 m 8719605009579
70031.00500 Gris Bobine 500 m 8719605009586
