Numéro de produit: 8725

Câble audio, de contrôle et d'instrumentation, 4 Pr #20 Str TC, Ind. Blindé, gaine PVC, CM

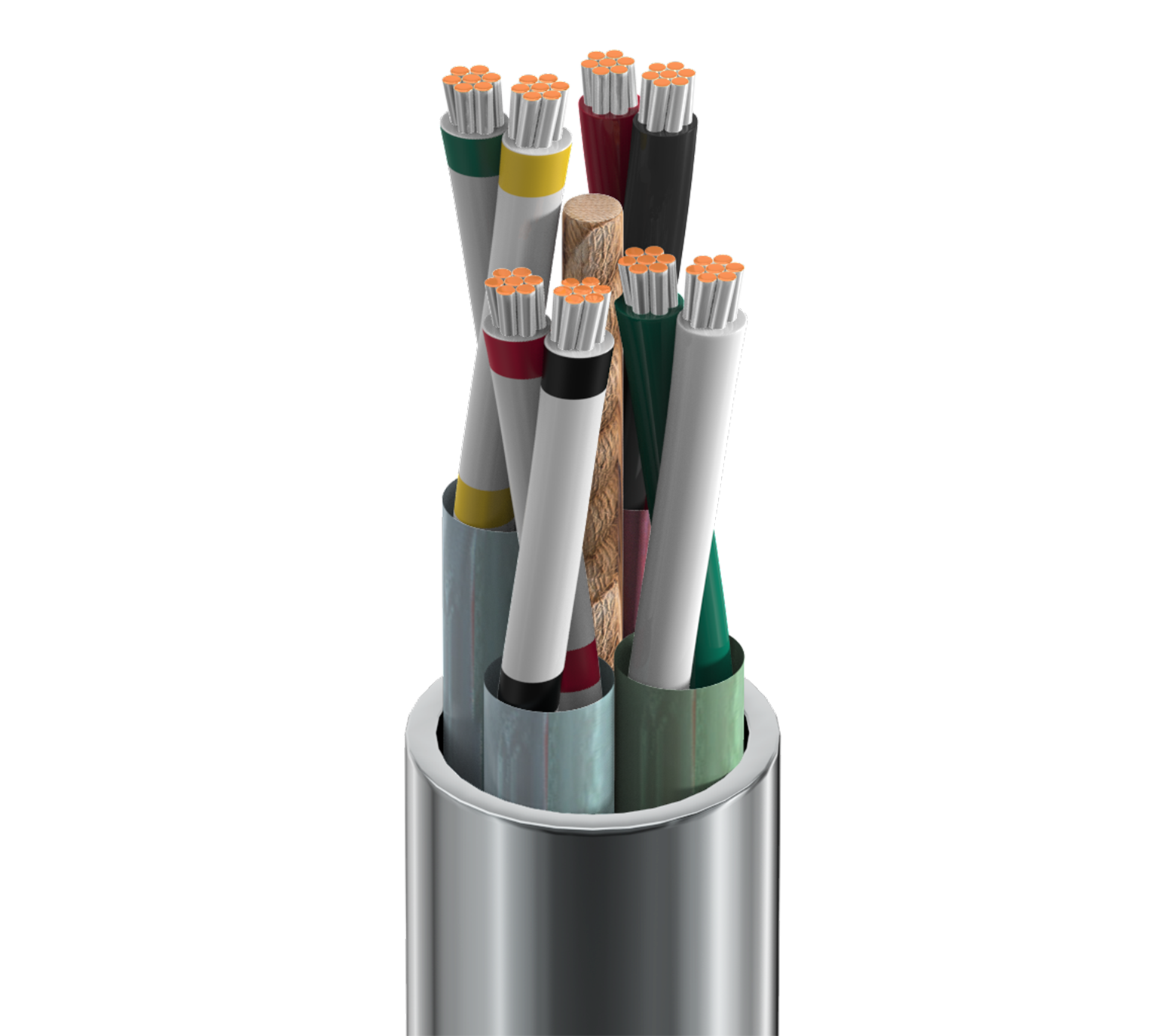

Audio, Contrôle & Câble d'instrumentation, 4 paires, calibre 20 AWG (7 x 28), cuivre étamé, isolation PP, blindage individuel par feuille, gaine PVC, CM

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8725
5 de 5

Spécifications

Expand All

Applications recommandées

Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage du panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 4 20 AWG 7x28 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.015 in (0.38 mm) 0.068 in (1.7 mm) Red & Black, Green & White, White/Red Stripe & White/Black Stripe, White/Green Stripe & White/Yellow Stripe

Blindage interne

Element Shield Type Material Coverage Drainwire Type Notes
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC Indiv foil tape w/Shorting fold and polyester tape over each pair

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.030 in (0.76 mm) 0.336 in (8.53 mm)

Diamètre total du câble (nominal)

8,53 mm (0,336) po

Électricité

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
Pair(s) 11.3 Ohm/1000ft 18.38 Ohm/1000ft (60.30 Ohm/km) 27 pF/ft (89 pF/m) 49 pF/ft (160 pF/m) 56 Ohm 0.19 µH/ft (0.62 µH/m) 3.04 Amps per conductor @ 25°C

Voltage

UL Voltage Rating
400 V

Température

UL Temperature Operating
105°C -40°C to +105°C

Rayon de courbure

Stationary Min. Installation Min.
4.0 in (100 mm) 4.0 in (100 mm)

Tension de traction maximum

49.85 kg (109.9 livres)

Poids câble en vrac

69 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Inflammabilité/réaction au feu

VW-1

Conformité CPR

CPR Euroclass : Eca

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.453 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.453 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8725 060500 Chrome Bobine 500 pi 612825214663 C
8725 0601000 Chrome Bobine 1,000 pi 612825214625 C
