Numéro de produit: 1325R

Sécurité & Audio commercial, 2 paires 22 AWG BC, CMR

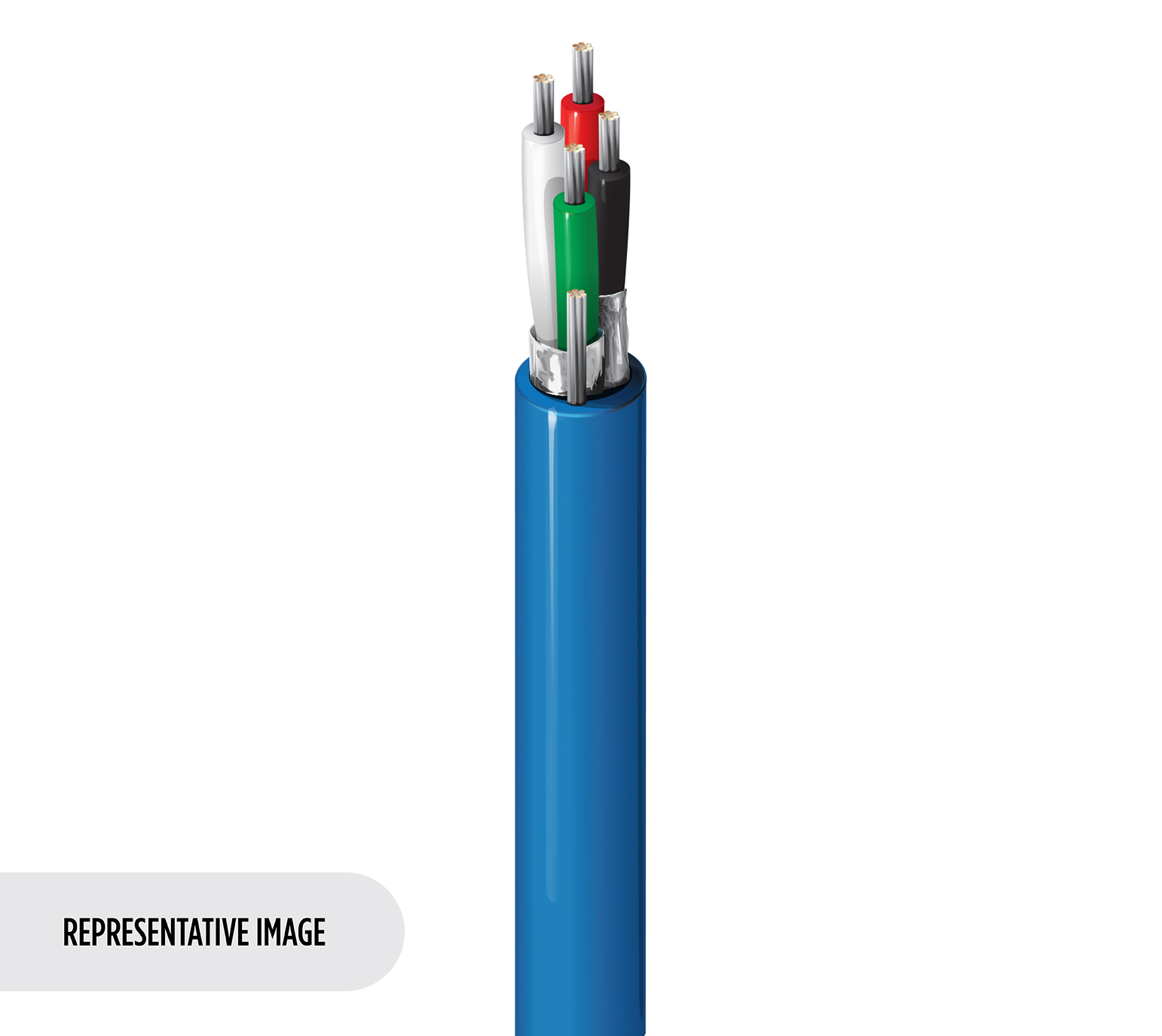

Sécurité & Câble audio commercial, 2 paires de cuivre nu toronné 22 AWG (7x30) avec isolation en polyoléfine, blindage individuel Beldfoil®, Riser-CMR, gaine en PVC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1325R
5 de 5

Spécifications

Expand All

Applications recommandées

Sécurité & Audio commercial

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.009 in (0.23 mm) 0.046 in (1.2 mm) Black & Red, White & Green

Blindage interne

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.154 in

Diamètre total du câble (nominal)

0.154 po

Électricité

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
18.2 Ohm/1000ft 15 Ohm/1000ft (49 Ohm/km) 34 pF/ft (110 pF/m) 57 pF/ft (190 pF/m) 4.8 Amps per Conductor at 30ºC

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C -20°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
1.54 in (39.1 mm) 1.54 in

Tension de traction maximum

20.6 kg (45.5 livres)

Poids câble en vrac

17 lb/1000 pi

Environnement compatible

Intérieur - Colonne montante, intérieur

Inflammabilité/réaction au feu

Colonne montante UL1666, FT4, IEEE 1202 FT4

Conformité NEC / UL

Article 800, CMR

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

1325A

Mise à jour et révision

Numéro de révision : 0.311 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.311 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
1325R 0101000 Noir Bobine 1,000 pi 612825111955
1325R 0091000 Blanc Bobine 1,000 pi 612825111948
