Numéro de produit: 5002UP

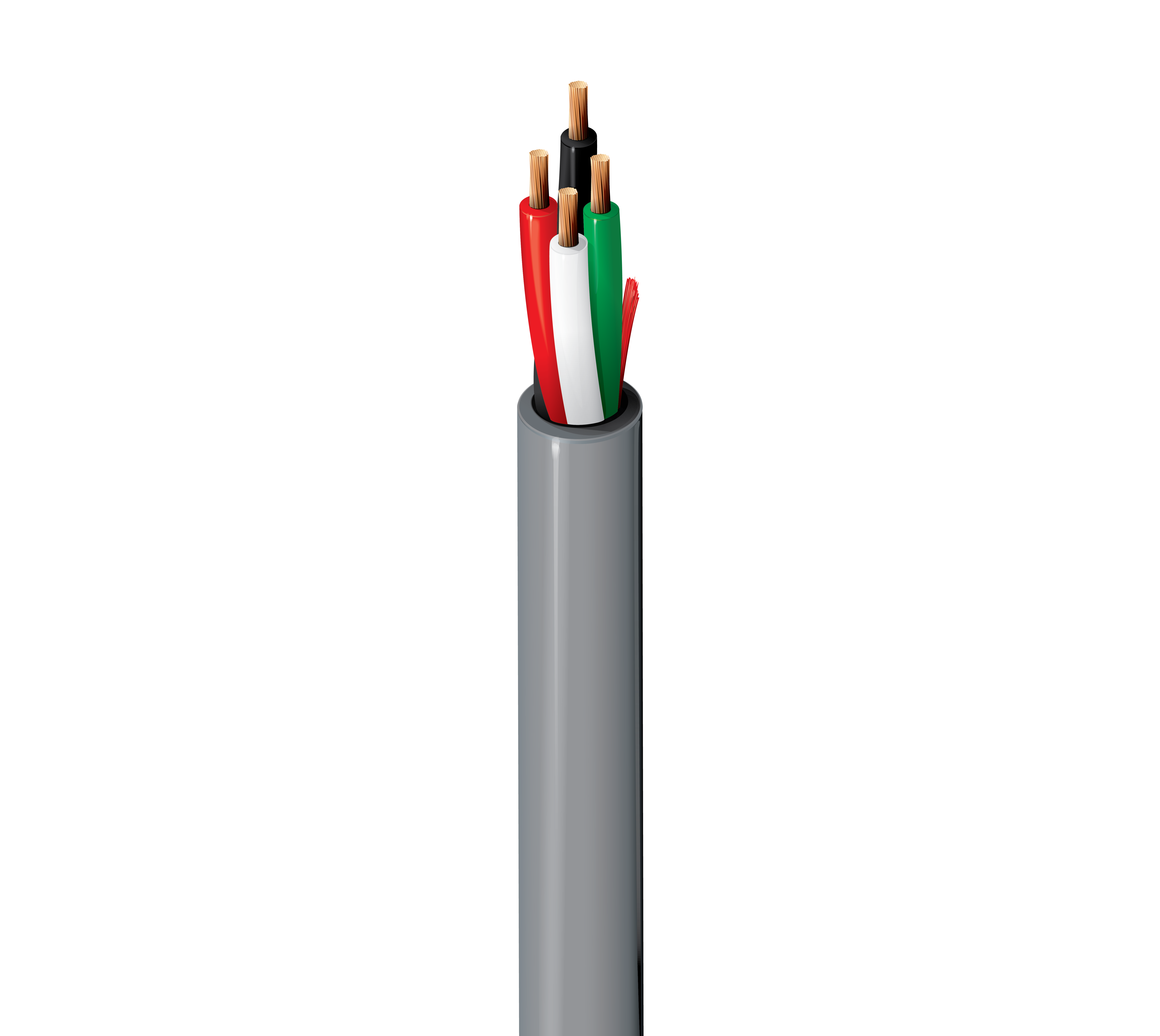

Câble audio, 4 conducteurs 12 AWG, BC, CL3

Câble audio, 4 conducteurs 12 AWG, conducteurs en cuivre nu toronnés hautement flexibles (65x30) avec isolation en PVC, CL3, gaine en PVC avec cordon de déchirure

  • Disponibilité:
    Mondial
  • Statut:
    Actif
5002UP
5 de 5

Spécifications

Expand All

Applications recommandées

Audio/haut-parleur High Flex

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 4 12 AWG 65x30 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.023 in (0.58 mm) 0.138 in (3.51 mm) Black, White, Red, Green

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.022 in (0.56 mm) 0.377 in (9.58 mm) Yes

Diamètre total du câble (nominal)

9,58 mm (0,377) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Conductor(s) 1.56 Ohm/1000ft 32 pF/ft (100 pF/m) 0.16 µH/ft (0.52 µH/m) 24 Amps per conductor @ 30°C

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C -20°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
3.7 in (94 mm) 3.7 in (94 mm)

Tension de traction maximum

153 kg (338 livres)

Poids câble en vrac

113 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum)

Inflammabilité/réaction au feu

Charge UL 1685 UL, IEC 60332-1-2

Conformité NEC / UL

Article 725, CL3

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.631 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.631 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
5002UP 010500 Noir Bobine 500 pi 612825155720
5002UP 0101000 Noir Bobine 1,000 pi 612825155799
5002UP D15500 Bleu Bobine 500 pi 611589226523
5002UP 008500 Gris Bobine 500 pi 612825155768
5002UP 0081000 Gris Bobine 1,000 pi 612825155751
5002UP 005500 Vert foncé Bobine 500 pi 612825155744
5002UP 009500 Blanc Bobine 500 pi 612825155782
5002UP 0091000 Blanc Bobine 1,000 pi 612825155775
