Numéro de produit : 1505DNH

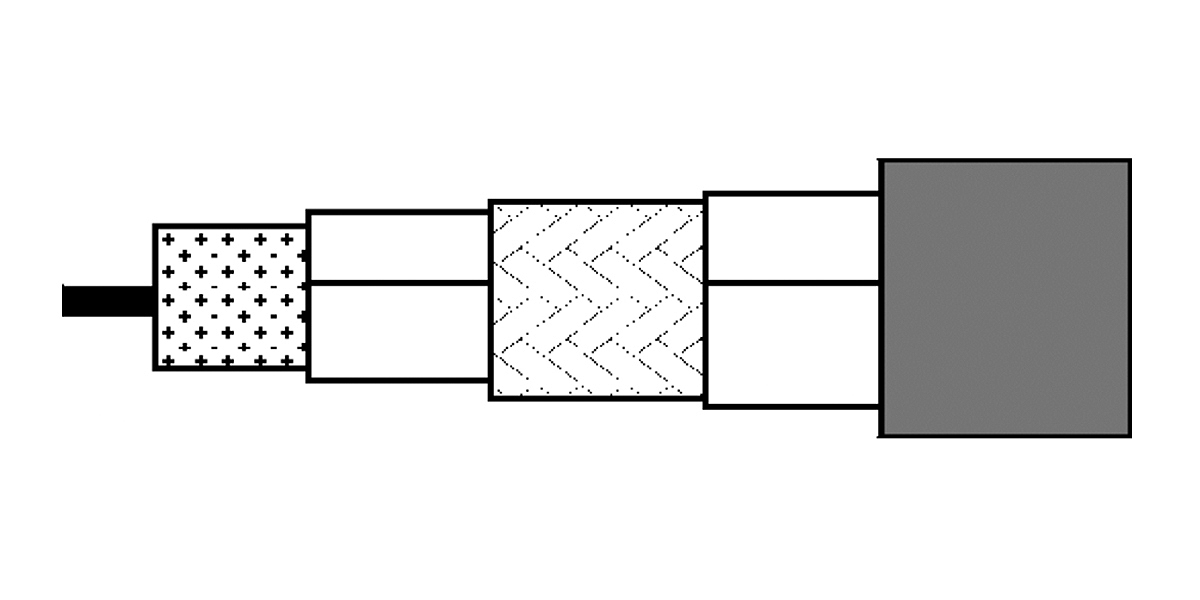

1505 DNH - Coaxial 75 Ohm SDI, RG-59, 20 AWG BC uni, triple blindage, gaine LSZH-C

Coaxial 75 Ohm SDI, RG-59, conducteur en cuivre brut uni de 20 AWG, isolation en polyéthylène, Feuille d'aluminium + blindage tressé en cuivre toronné 95 %, gaine LSZH, Dca. IEC 60332-3-24.

  • Disponibilité:
    EMEA | Asie-Pacifique
  • Statut:
    Actif
1505 DNH
  • 1505 DNH
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

Vidéo numérique, 6 Gb/s UHDTV, HD-SDI 1080p. Le conducteur extérieur est conçu pour une atténuation d'écran élevée et une faible impédance de transfert. Le câble est résistant aux UV et convient à une utilisation en intérieur et en extérieur.

Type RG

59

Conducteur

Nombre d'éléments Taille Câblé Diamètre nominale Matériel
1 20 AWG Uni 0,81 mm BC – Cuivre brut

isolation

Élément Matériel Diamètre de l'isolation nom.
conducteur isolé PE – Polyéthylène 3,68 mm (0,145 po)

Blindage extérieur

Couche Type de blindage extérieur Matériel Couverture
1 Ruban Tri-stratifié (alu + poly + alu) 100 %
2 Tresse Cuivre étamé (TC) 80 %
3 Ruban Bi-laminé (alum+poly) 100 %

Gaine extérieure

Matériel Diamètre nominale
LSZH – Low Smoke Zero Halogen (retardateur de flamme) 5,92 mm

Perte de retour

Fréquence Atténuation de retour
5 - 1600 MHz 23 dB
1600 - 4500 MHz 21 dB
4500 - 6000 MHz 15 dB

Tableau de notes

Dans chaque bande de fréquences, 1 valeur de pointe jusqu'à 4 dB plus bas est autorisée.

Atténuation

Fréquence Atténuation nominale
1 MHz 1 dB/100m
3,6 MHz 2 dB/100 m
10 MHz 3 dB/100 m
71,5 MHz 6,9 dB/100 m
135 MHz 8,9 dB/100 m
270 MHz 12,5 dB/100 m
360 MHz 14,4 dB/100 m
540 MHz 18,1 dB/100 m
720 MHz 21,0 dB/100 m
750 MHz 21,3 dB/100 m
1000 MHz 24,9 dB/100 m
1500 MHz 31,2 dB/100 m
2250 MHz 39,0 dB/100 m
3000 MHz 45,9 dB/100 m
4500 MHz 57,4 dB/100 m
6000 MHz 69,2 dB/100 m

Électricité

Résistance en courant continu maximum du conducteur Résistance en courant continu nominal du blindage extérieur Capacité nominale conducteur à blindage Impédance caractéristique nominale Vitesse de propagation nominale
32 Ohm/km 12 Ohm/km (3,7 Ohm/1000 pi) 53 pF/m (16 pF/pi) 75 Ohm 83 %

Impédance de transfert

Impédance de transfert max.
Max. 2,5 mOhm/m

Filtrage

Fréquence Atténuation d'écran min.
30 - 1000 MHz 95 dB
1000 - 2000 MHz 85 dB
2000 - 3000 MHz 75 dB
3000 - 4500 MHz 65 dB

Classe d'écran

A+

Température

Température de service Installation Stockage
-30° C à +70° C -5° C à +50° C -30° C à +70° C

Rayon de courbure

Stationnaire min.
60 mm (2,4 po)

Tension de traction maximum

200 N (45 lbf)

Environnement compatible

Intérieur/extérieur – Euroclass Dca

Inflammabilité/réaction au feu

IEC 60332-1-2, IEC 60332-3-24, CEI 20-22-3

Conformité CPR

CPR Euroclass: Dca-s1,d1,a1

Conformité ISO/IEC

CEI 61034-2 - Densité de fumée, transmittance min. = 60 %

Conformité CENELEC

EN 50117-1

Normes européennes sans halogène

CEI 62821-1 Conformité sans halogène = Oui, CEI 60754-1 - Quantité d'halogène = Zéro, CEI 60754-2 - Quantité de gaz acides halogénés - Conductivité max. = 2,5 µS/mm, CEI 60754-2 - Quantité de gaz acide halogéné - pH min. = 4,3

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.303 Date de révision : 28-02-2025

Mise à jour et révision

Numéro de révision : 0.303 Date de révision : 28-02-2025

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
1505DNH.00500 Violet Bobine 500 m 8719605001535
1505DNH.02500 Jaune Bobine 500 m 8719605001542
