Câble coaxial vidéo SDI 1855DNH

Câble coaxial SDI 75 ohms, mini RG-59, conducteur en cuivre nu massif 22 AWG, isolation PE, feuille + tresse en cuivre étamé à 90 % + blindage en feuille, gaine LSZH, DCa. CEI 60332-3-24.

Disponibilité:

EMEA | Asie-Pacifique
Statut:

Abandonné

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Vidéo numérique, UHDTV 6 Go/s, HD-SDI 1080p ; le conducteur extérieur est conçu pour une atténuation de blindage élevée et une faible impédance de transfert ; le câble est résistant aux UV et convient à une utilisation en intérieur et en extérieur.

Cycle de vie du produit

Cycle de vie	Discontinué - le produit n’est plus fabriqué

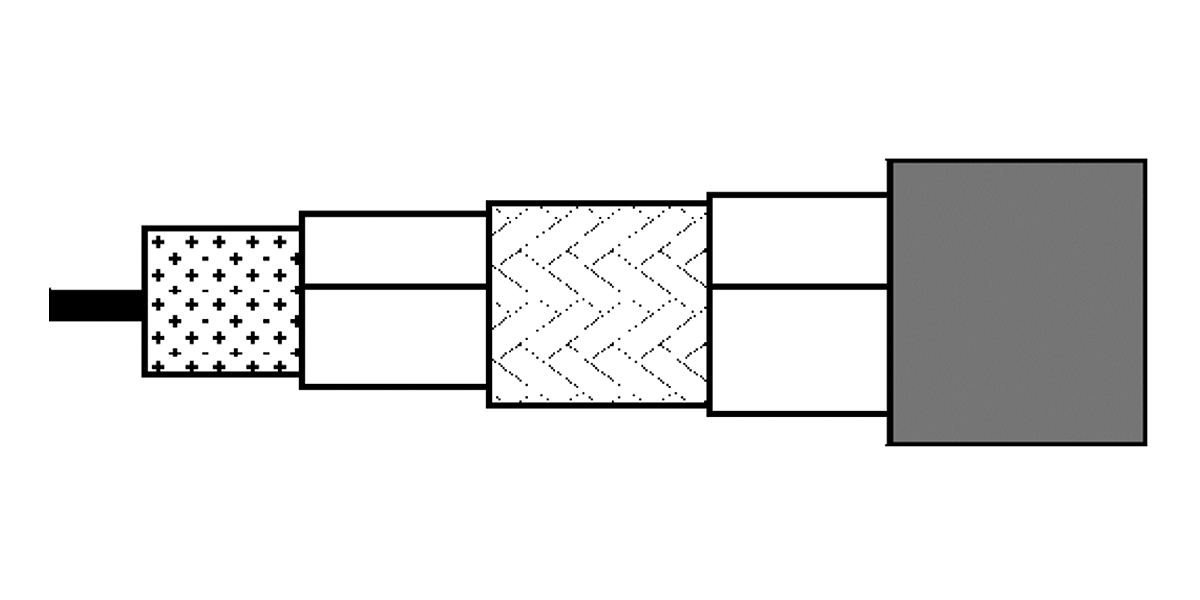

Détails de la construction

Type RG	Mini 59

Conducteur

No. of Elements	Size	Stranding	Nom. Diameter	Material
1	22 AWG	Solid	0.65 mm	BC - Bare Copper

isolation

Element	Material	Nom. Insulation Diameter
Insulated Conductor	PE - Polyethylene (Foam)	2.9 mm (0.11 in)

Blindage extérieur

Layer	Outer Shield Type	Material	Coverage
1	Tape	Tri-Laminate (Alum+Poly+Alum)	100%
2	Braid	Tinned Copper (TC)	80%
3	Tape	Bi-Laminate (Alum+Poly)	100%

Gaine extérieure

Material	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	4.45 mm (0.175 in)

Notes du tableau de la gaine extérieure1	Conforme à l'EN 50290-2-20

Caractéristiques électriques

Perte de retour

Frequency	Min. Return Loss
5 - 1600 MHz	23 dB
1600 - 4500 MHz	21 dB

Atténuation

Frequency	Nom. Attenuation
1 MHz	1.7 dB/100m
3.6 MHz	2.5 dB/100m
5 MHz	2.8 dB/100m
6 MHz	3 dB/100m
7 MHz	3.2 dB/100m
10 MHz	3.7 dB/100m
12 MHz	4 dB/100m
25 MHz	5.4 dB/100m
67.5 MHz	8.3 dB/100m
71.5 MHz	8.6 dB/100m
88.5 MHz	9.5 dB/100m
100 MHz	10 dB/100m
135 MHz	11.5 dB/100m
143 MHz	11.9 dB/100m
180 MHz	13.2 dB/100m
270 MHz	16.1 dB/100m
360 MHz	18.6 dB/100m
540 MHz	22.8 dB/100m
720 MHz	26.4 dB/100m
750 MHz	26.9 dB/100m
1000 MHz	31.3 dB/100m
1500 MHz	38.7 dB/100m
2000 MHz	45 dB/100m
2250 MHz	48 dB/100m
2500 MHz	50.8 dB/100m
3000 MHz	56.1 dB/100m
4000 MHz	65.7 dB/100m
4500 MHz	70.2 dB/100m

Électricité

Max. Conductor DCR	Nom. Capacitance Cond-to-Shield	Nom. Characteristic Impedance	Nom. Velocity of Prop.
55 Ohm/km (17 Ohm/1000ft)	53 pF/m (16 pF/ft)	75 Ohm	84%

Impédance de transfert

Max. Transfer Impedance
Max. 5 mOhm/m

Filtrage

Frequency	Min. Screening Attenuation
30 - 1000 MHz	85 dB
1000 - 2000 MHz
2000 - 3000 MHz
3000 - 4500 MHz

Classe d'écran	A

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-30°C To +70°C	-5°C To +50°C	-30°C To +70°C

Tension de traction maximum	160 N (36 lbf)

Normes et conformité

Environnement compatible	Intérieur/extérieur – Euroclass Dca
Inflammabilité/réaction au feu	IEC 60332-1-2, IEC 60332-3-24, CEI 20-22-3
Conformité CPR	CPR Euroclasse : Dca-s2,d1,a1
Conformité CENELEC	EN 50117-1
Normes européennes sans halogène	Conformité IEC 62821-1 sans halogène = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acides halogénés - Conductivité max. = 2,5 S/mm, IEC 60754-2 - Quantité de gaz acides halogénés - pH min. = 4,3, IEC 61034-2 - Densité de fumée - Transmittance min. = 60 % µ
Conformité aux directives européennes	Marquage CE UE
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
