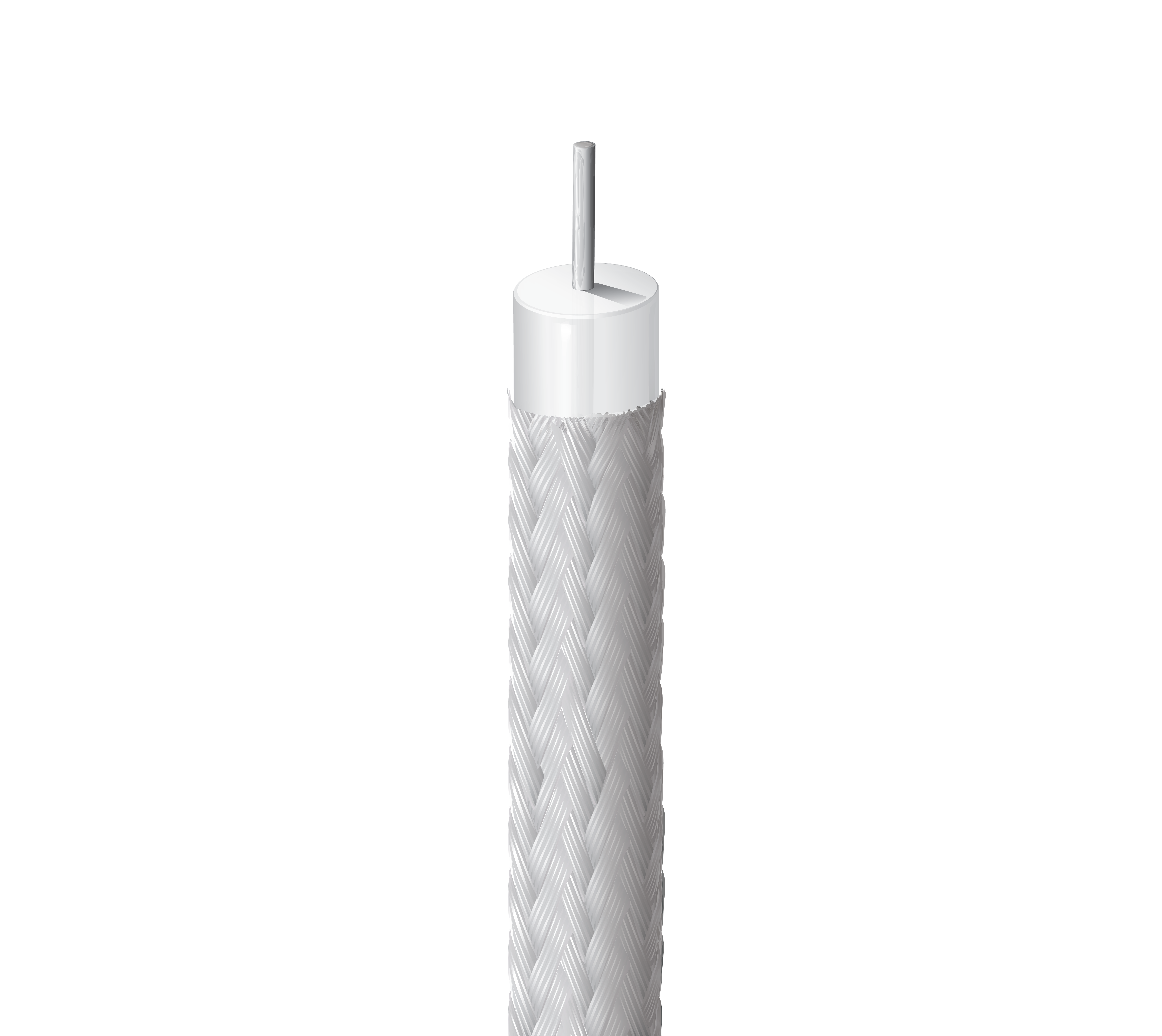

Numéro de produit: 1673A

Câble coaxial conforme, 50 ohms, RG-402, SCCS massif 19 AWG, blindage composite cuivre-étain, sans gaine

Câble coaxial conformable, 50 ohms, RG-402, conducteur en acier massif recouvert de cuivre argenté 19 AWG, isolation PTFE, ruban de cuivre + blindage tressé composite 100 % étamé, sans gaine

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1673A
5 de 5

Spécifications

Expand All

Applications recommandées

Applications micro-ondes et autres hautes fréquences, équipements RF d'interconnexion, équipements radar, communications militaires

Type RG

402

Conducteur

Size Stranding Nom. Diameter Material
19 AWG Solid 0.036 in SCCS - Silvered Copper Covered Steel

isolation

Material Nom. Insulation Diameter Color Code
PTFE - Polytetrafluoroethylene 0.116 in (2.95 mm) White

Blindage extérieur

Layer Outer Shield Type Material Coverage Notes
1 Tape Bare Copper (BC) 100%
2 Braid Tinned Copper (TC + Tin Filled) 100% Diameter: 0.138 inch

Gaine extérieure

Material
No Jacket

Diamètre total du câble (nominal)

3,51 mm (0,138) po

ROS (Rapport d’Ondes Stationnaires)

Frequency Max. VSWR
500 MHz 1.1:1
1000 MHz 1.11:1
3000 MHz 1.13:1
7000 MHz 1.17:1
15000 MHz 1.25:1
20000 MHz 1.3:1

Notes du tableau VSWR

La limite du VSWR est une courbe continue de 500 MHz à 20 GHz

Atténuation

Frequency Nom. Attenuation
500 MHz 8.0 dB/100ft
1000 MHz 12.0 dB/100ft
3000 MHz 22.0 dB/100ft
5000 MHz 30.0 dB/100ft
10000 MHz 45.0 dB/100ft
20000 MHz 70.0 dB/100ft

Puissance électrique

Frequency Max. Power Rating
500 MHz 600 W
1,000 MHz 401 W
2,000 MHz 268 W
3,000 MHz 211 W
5,000 MHz 157 W
7,000 MHz 129 W
10,000 MHz 105 W
15,000 MHz 83 W
18,000 MHz 74 W
20,000 MHz 70 W

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
20.5 Ohm/1000ft 4.5 Ohm/1000ft (15 Ohm/km) 29.5 pF/ft (96.8 pF/m) 50 Ohm 70%

Voltage

UL Voltage Rating Voltage Rating
30 V (UL AWM Style 10245) 1900 V

Température

UL Temperature Operating
105°C -70°C to +200°C

Rayon de courbure

Installation Min.
0.250 in (6.35 mm)

Tension de traction maximum

32 kg (70 livres)

Poids câble en vrac

26 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL 1581 fil horizontal

Conformité AWM

AWM 10245

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.478 Date de révision : 20-02-2026

Note de bas de page

C - MONTAGE DE BOBINE DE CAISSE., V - 250' MONTAGE LONGUEUR EXACTE MAXIMUM DE 3 PIÈCES, LONGUEUR MINIMUM 50'. 500' MONTAGE LONGUEUR EXACTE MAXIMUM DE 5 PIÈCES, LONGUEUR MINIMUM 50'. 1000' MONTAGE LONGUEUR EXACTE MAXIMUM DE 8 PIÈCES, LONGUEUR MINIMUM 50'.

Mise à jour et révision

Numéro de révision : 0.478 Date de révision : 20-02-2026

Note de bas de page

C - MONTAGE DE BOBINE DE CAISSE., V - 250' MONTAGE LONGUEUR EXACTE MAXIMUM DE 3 PIÈCES, LONGUEUR MINIMUM 50'. 500' MONTAGE LONGUEUR EXACTE MAXIMUM DE 5 PIÈCES, LONGUEUR MINIMUM 50'. 1000' MONTAGE LONGUEUR EXACTE MAXIMUM DE 8 PIÈCES, LONGUEUR MINIMUM 50'.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1673A TIN50 Étain Bobine 50 pi 612825120407
1673A TIN100 Étain Bobine 100 pi 612825120384 C
1673A TIN250 Étain Bobine 250 pi 612825120391 C V
1673A TIN500 Étain Bobine 500 pi 612825120414
