Numéro de produit: 1675A

Câble coaxial conforme, 50 ohms, RG-401, SCCS massif 14 AWG, blindage composite cuivre-étain, sans gaine

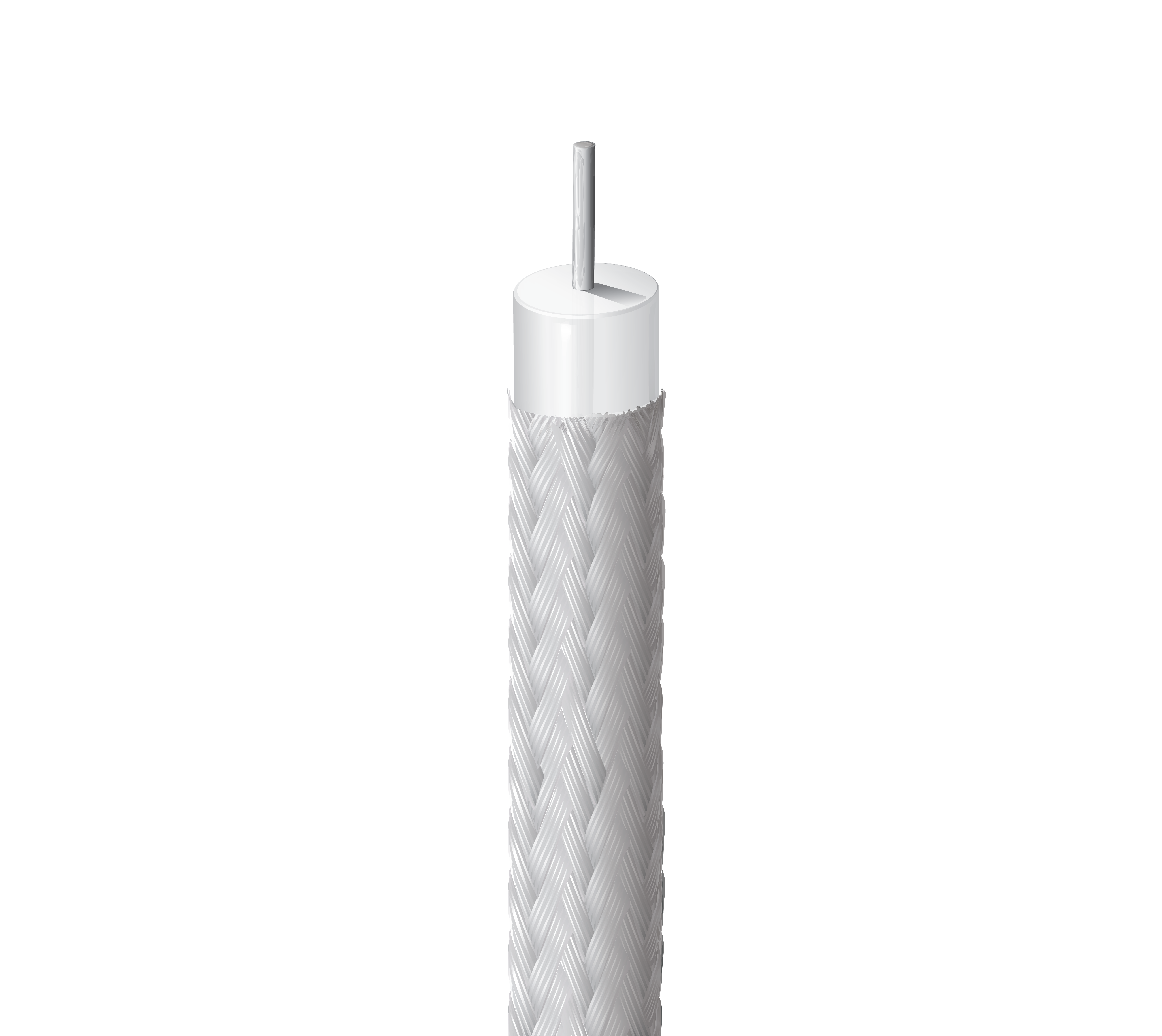

Câble coaxial conformable, 50 ohms, RG-401, conducteur en acier recouvert de cuivre argenté massif 14 AWG, isolation PTFE, ruban de cuivre + blindage tressé composite 100 % étamé, sans gaine

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1675A
5 de 5

Spécifications

Expand All

Applications recommandées

Applications micro-ondes et autres hautes fréquences, équipements RF d'interconnexion, équipements radar, communications militaires

Type RG

401

Conducteur

No. of Elements Size Stranding Nom. Diameter Material
1 14 AWG Solid 0.065 in SCCS - Silvered Copper Covered Steel

isolation

Material Nom. Insulation Diameter Color Code
PTFE - Polytetrafluoroethylene 0.21 in (5.3 mm) White

Blindage extérieur

Layer Outer Shield Type Material Coverage
1 Tape Bare Copper (BC) 100%
2 Braid Tinned Copper (TC + Tin Filled) 100%

Gaine extérieure

Material
No Jacket

Diamètre total du câble (nominal)

6,25 mm (0,246) po

ROS (Rapport d’Ondes Stationnaires)

Frequency Max. VSWR
400 MHz 1.10:1
1000 MHz 1.11:1
3000 MHz 1.14:1
7000 MHz 1.21:1
10000 MHz 1.25:1
18000 MHz 1.38:1

Atténuation

Frequency Nom. Attenuation
400 MHz 3.8 dB/100ft
500 MHz 4.4 dB/100ft
1000 MHz 6.8 dB/100ft
2000 MHz 10.4 dB/100ft
3000 MHz 13 dB/100ft
5000 MHz 19 dB/100ft
7000 MHz 22.8 dB/100ft
10000 MHz 28 dB/100ft
15000 MHz 36.6 dB/100ft
18000 MHz 41.0 dB/100ft

Puissance électrique

Frequency Max. Power Rating
400 MHz 1,900 W
500 MHz 1,665 W
1,000 MHz 1,105 W
2,000 MHz 733 W
3,000 MHz 577 W
5,000 MHz 427 W
7,000 MHz 350 W
10,000 MHz 283 W
15,000 MHz 223 W
18,000 MHz 200 W

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
2.5 Ohm/1000ft (8.2 Ohm/km) 8.6 Ohm/1000ft (28 Ohm/km) 29.6 pF/ft (97.1 pF/m) 50 Ohm 70%

Voltage

UL Voltage Rating Voltage Rating
30 V RMS 2900 V RMS

Notes sur les caractéristiques électriques

La limite du VSWR est une courbe continue de 500 MHz à 18 GHz

Température

UL Temperature Operating
105°C -70°C To +200°C

Rayon de courbure

Stationary Min. Installation Min. Flexing Min.
1.125 in (28.58 mm) .375 in (9.53 mm) 1.125 in (28.58 mm)

Tension de traction maximum

55.3 kg (122 livres)

Poids câble en vrac

81 lb/1000 pi

Environnement compatible

Intérieur/extérieur, intérieur, extérieur

Conformité AWM

AWM 10245

Conformité aux directives européennes

Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Produit commercial non qualifié QPL

Mise à jour et révision

Numéro de révision : 0.478 Date de révision : 20-02-2026

Note de bas de page

E - PEUT CONTENIR PLUS DE 1 PIÈCE. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 25' ., C - MONTAGE DE BOBINE DE CAISSE.

Mise à jour et révision

Numéro de révision : 0.478 Date de révision : 20-02-2026

Note de bas de page

E - PEUT CONTENIR PLUS DE 1 PIÈCE. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 25' ., C - MONTAGE DE BOBINE DE CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1675A TIN100 Étain Bobine 100 pi 612825120537 E
1675A TIN500 Étain Bobine 500 pi 612825120544 C E
