Numéro de produit: 50983

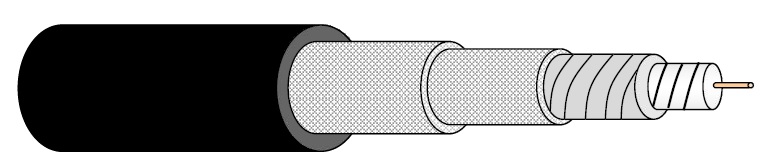

Câble coaxial flexible triple blindage à faible perte

Conducteur en cuivre plaqué argent massif 15AWG 1,45 mm, isolation PTFE basse densité, revêtement en ruban de cuivre plaqué argent, double tresse de fil de cuivre plaqué argent (couverture ≥ 90 %), gaine FEP.

  • Disponibilité:
    Asie-Pacifique
  • Statut:
    Actif
50983
5 de 5

Spécifications

Expand All

Conducteur

Size Stranding Nom. Diameter
24 AWG Solid 1.45 mm

isolation

Material Nom. Insulation Diameter
PTFE - Polytetrafluoroethylene 4.15 mm (0.163 in)

Blindage extérieur

Layer Outer Shield Type Material Coverage
1 Tape Silvered Copper (SC) 100%
2 Braid Silvered Copper (SC) 90%
3 Braid Silvered Copper (SC) 90%

Gaine extérieure

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 6.22 mm (0.245 in)

Électricité

Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
86 pF/m (26 pF/ft) 50 Ohm 76%

Filtrage

Min. Screening Attenuation
＞100 dB@30~3000MHz

Voltage

Voltage Rating
1500 V RMS (Max. Operating Voltage)

Conformité aux directives européennes

Marquage CE/UE, REACH

Notes

ROS : ≤1.30 pour un câble de démarrage de 3 m, stabilité de perte par rapport aux secousses d'un câble de 1,5 m : ≤0,1 dB à 5 MHz à 30 GHz

Mise à jour et révision

Numéro de révision : 0.25 Date de révision : 20-02-2026

Note de bas de page

*Le processus de production du PTEF est très compliqué, ce qui peut entraîner l'enroulement non continu d'une seule bobine, tandis que la longueur la plus courte ne sera pas inférieure à 46 m.

Mise à jour et révision

Numéro de révision : 0.25 Date de révision : 20-02-2026

Note de bas de page

*Le processus de production du PTEF est très compliqué, ce qui peut entraîner l'enroulement non continu d'une seule bobine, tandis que la longueur la plus courte ne sera pas inférieure à 46 m.

Report An Error

Références des pièces

Article n° Couleur Longueur
50983 010A200M Noir 200 m
