Numéro de produit: 88240

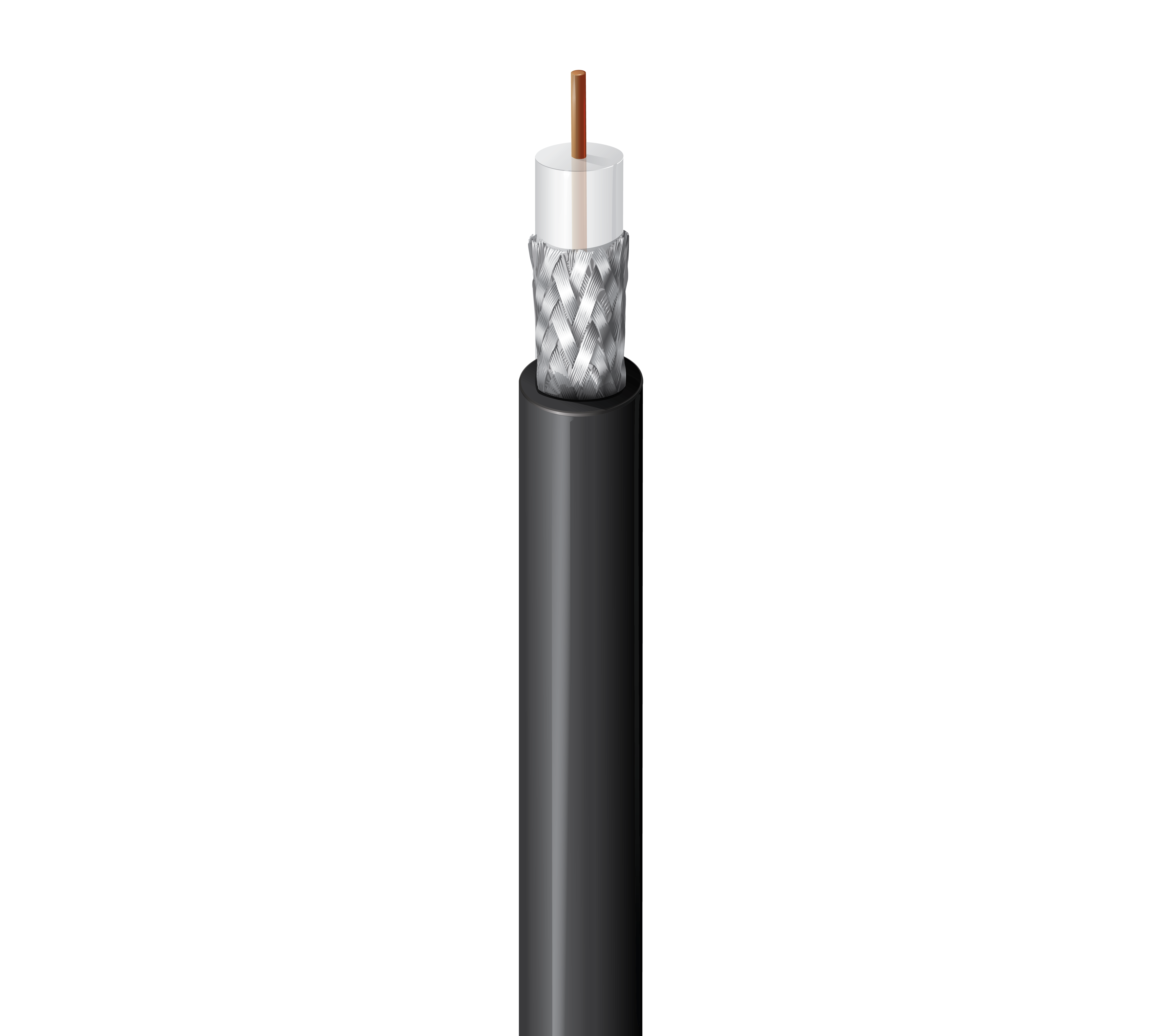

Câble coaxial de transmission sans fil 50 ohms, RG-58, 20 AWG BC solide, tresse 95 % TC, gaine FEP, CMP

Câble coaxial de transmission sans fil 50 ohms, RG-58, conducteur en cuivre nu massif 20 AWG, isolation FEP, blindage tressé en cuivre étamé à 95 %, gaine FEP, CMP

  • Disponibilité:
    Mondial
  • Statut:
    Actif
88240
5 de 5

Spécifications

Expand All

Applications recommandées

Communication d'antenne sans fil point à point et point à multipoint ; microphones sans fil, radios bidirectionnelles, radio amateur, FM basse puissance, GPS, RFID (identification par radiofréquence)

Type RG

58

Conducteur

Size Stranding Nom. Diameter Material
20 AWG Solid 0.032 in BC - Bare Copper

isolation

Material Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene 0.107 in (2.72 mm) Clear

Blindage extérieur

Outer Shield Type Material Coverage
Braid Tinned Copper (TC) 95%

Gaine extérieure

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.159 in (4.04 mm)

Diamètre total du câble (nominal)

4,04 mm (0,159) po

Atténuation

Frequency Nom. Attenuation
1 MHz 0.5 dB/100ft
10 MHz 1.2 dB/100ft
50 MHz 3.0 dB/100ft
100 MHz 4.3 dB/100ft
200 MHz 6.4 dB/100ft
400 MHz 9.7 dB/100ft
700 MHz 13.7 dB/100ft
900 MHz 16.1 dB/100ft
1000 MHz 17.3 dB/100ft

Puissance électrique

Frequency Max. Power Rating
1 MHz 4,799 W
10 MHz 1,937 W
50 MHz 782 W
100 MHz 542 W
200 MHz 370 W
400 MHz 249 W
700 MHz 178 W
900 MHz 153 W
1,000 MHz 143 W

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
10.1 Ohm/1000ft 3.8 Ohm/1000ft (12 Ohm/km) 27.4 pF/ft (89.9 pF/m) 53 Ohm 70%

Voltage

UL Voltage Rating
300 V (CMP)

Température

UL Temperature Operating
200°C -70°C to +200°C

Rayon de courbure

Installation Min.
2.0 in (51 mm)

Tension de traction maximum

21 kg (47 livres)

Poids câble en vrac

21 lb/1000 pi

Environnement compatible

Intérieur - plénum, intérieur, extérieur, résistant aux UV, aérien - lorsqu'il est supporté par un fil porteur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

NFPA 262

Conformité NEC / UL

CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

8240

Mise à jour et révision

Numéro de révision : 0.530 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.530 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
88240 010500 Noir Bobine 500 pi 612825434870 C
88240 0101000 Noir Bobine 1,000 pi 612825216919 C
88240 010Z1000 Noir Boîte ReelTuff 1,000 pi 612825216926
