Numéro de produit: 9239

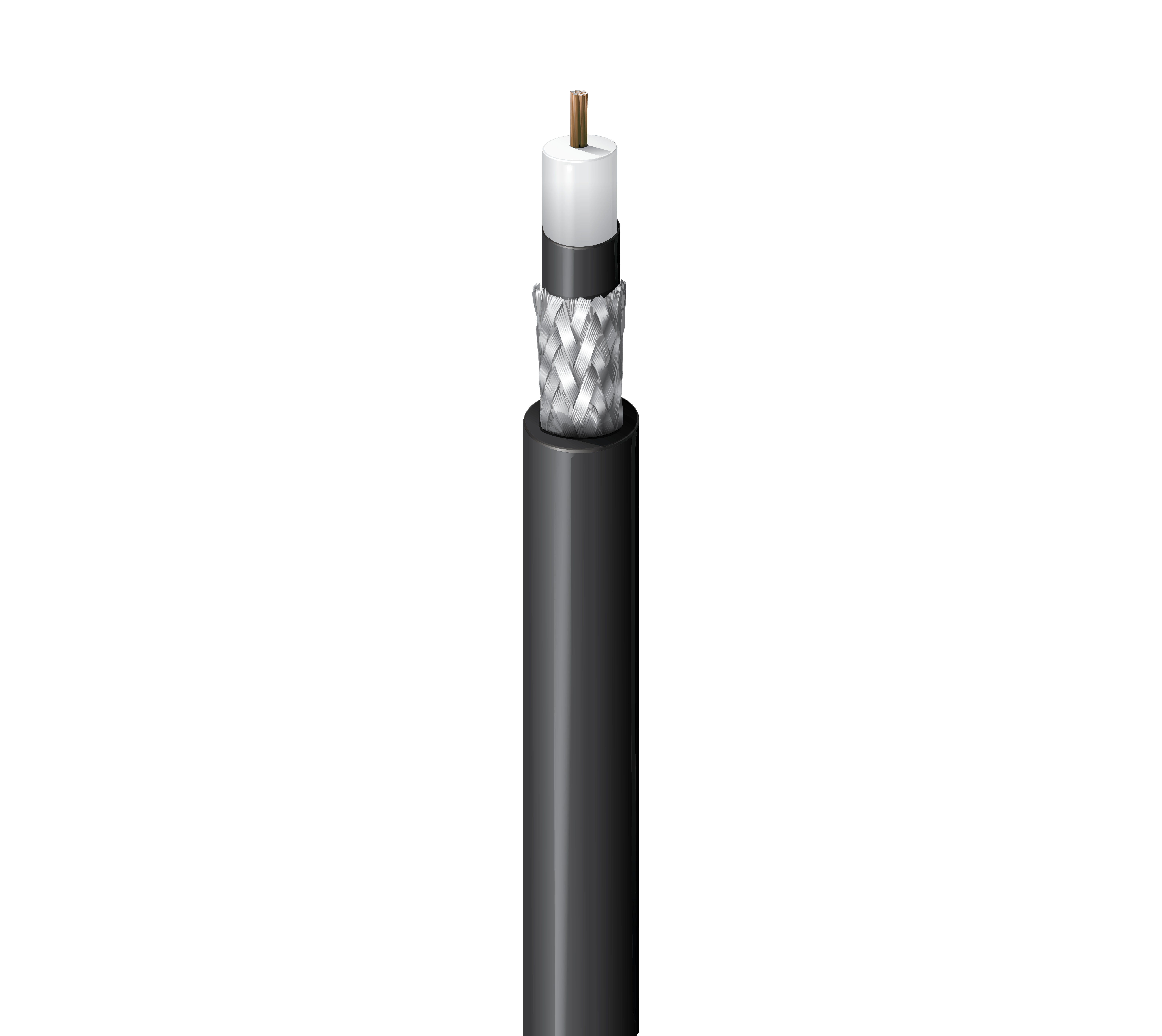

Câble coaxial audio, faible bruit, RG-174, 26 AWG Str BCCS, 90 % TC Brd, gaine PVC

Câble coaxial audio, faible bruit, RG-174, conducteur en acier recouvert de cuivre nu 26 AWG (7 x 34), isolation PE, couche conductrice PE, blindage tressé en cuivre étamé à 90 %, gaine PVC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9239
5 de 5

Spécifications

Expand All

Applications recommandées

Microphone à faible bruit, audio analogique, instrumentation

Type RG

174

Conducteur

No. of Elements Size Stranding Nom. Diameter Material
1 26 AWG 7x34 0.006 in BCCS - Bare Copper Covered Steel

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 0.044 in (1.1 mm) Clear, Black
PVC - Polyvinyl Chloride (Conductive) 0.056 in (1.4 mm)

Blindage extérieur

Layer Outer Shield Type Material Coverage
1 Braid Tinned Copper (TC) 90%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.101 in (2.57 mm)

Diamètre total du câble (nominal)

2,57 mm (0,101) po

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Velocity of Prop.
89.6 Ohm/1000ft 14 Ohm/1000ft (46 Ohm/km) 44 pF/ft (140 pF/m) 57%

Voltage

Voltage Rating
1100 V

Notes sur les caractéristiques électriques

Test de faible bruit NBS (modifié), MIL-DTL-17J Paragraphe 4.8.14, 8 mV crête à crête max.

Température

Operating
-40°C To +60°C

Rayon de courbure

Stationary Min. Installation Min.
1.01 in (25.7 mm) 1.01 in (25.7 mm)

Tension de traction maximum

20 kg (43 livres)

Poids câble en vrac

7 livres/1000 pieds

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Non recommandé pour une utilisation RF. Applications audio à faible bruit.

Mise à jour et révision

Numéro de révision : 0.259 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.259 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
9239 010100 Noir Bobine 100 pi 612825358824
9239 010500 Noir Bobine 500 pi 612825358855
9239 0101000 Noir Bobine 1,000 pi 612825357728
