Numéro de produit: 9888

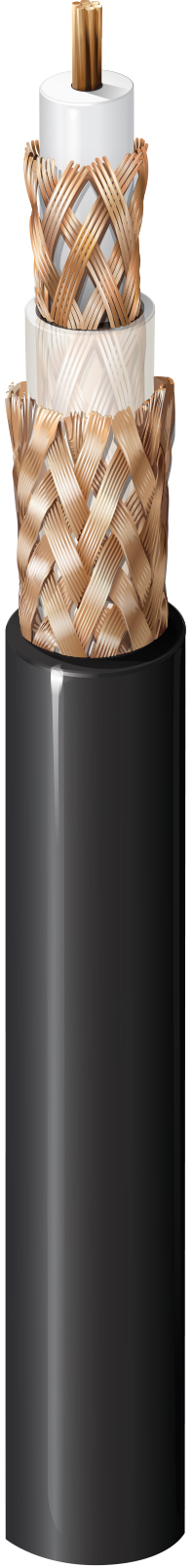

50 Ω RG-8/U Type, #11 Str BC, FPE Ins, BC Braid, PE Inner Jkt, BC Brd, PE Jkt

Conducteur en cuivre nu Triax 50Ω RG-8/U, calibre 11 AWG (7x19), isolation en mousse de polyéthylène, blindage tressé en cuivre nu (95 %), isolation en PE, tresse en cuivre nu (80 %), gaine en polyéthylène

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9888
5 de 5

Spécifications

Expand All

Applications recommandées

Informatique, instrumentation

Type RG

8

Conducteur

Size Stranding Nom. Diameter Material
11 AWG 7x19 0.108 in BC - Bare Copper

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.285 in (7.24 mm) White

Blindage interne

Layer Shield Type Material Coverage
1 Braid Bare Copper (BC) 95%

Gaine intérieure

Material Nom. Diameter
PE - Polyethylene 0.370 in (9.40 mm)

Blindage extérieur

Layer Outer Shield Type Material Coverage
1 Braid Bare Copper (BC) 80%

Gaine extérieure

Material Nom. Diameter
PE - Polyethylene 0.480 in (12.2 mm)

Diamètre total du câble (nominal)

12,2 mm (0,480) po

Atténuation

Frequency Nom. Attenuation
1 MHz 0.10 dB/100ft
10 MHz 0.50 dB/100ft
50 MHz 1.20 dB/100ft
100 MHz 1.80 dB/100ft
200 MHz 2.70 dB/100ft
400 MHz 4.20 dB/100ft
700 MHz 5.80 dB/100ft
900 MHz 6.70 dB/100ft
1000 MHz 7.10 dB/100ft

Électricité

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
1.2 Ohm/1000ft 1.2 Ohm/1000ft (3.9 Ohm/km) 2.1 Ohm/1000ft (6.9 Ohm/km) 26.0 pF/ft (85.3 pF/m) 50 Ohm 78%

Voltage

Voltage Rating
600 V (Center conductor to inner shield), 300 V (Between shield)

Température

Operating
-55°C to +80°C

Rayon de courbure

Installation Min.
4.8 in (120 mm)

Tension de traction maximum

148 kg (326 livres)

Poids câble en vrac

130 lb/1000 pi

Environnement compatible

Extérieur - aérien, extérieur, résistance aux rayons du soleil - noir uniquement, aérien - lorsqu’il est pris en charge par un fil porteur

Durabilité

CA Prop 65

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.496 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.496 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9888 010500 Noir Bobine 500 pi 612825260035 C
9888 0101000 Noir Bobine 1,000 pi 612825260028 C
