Numéro de produit: H1001C2

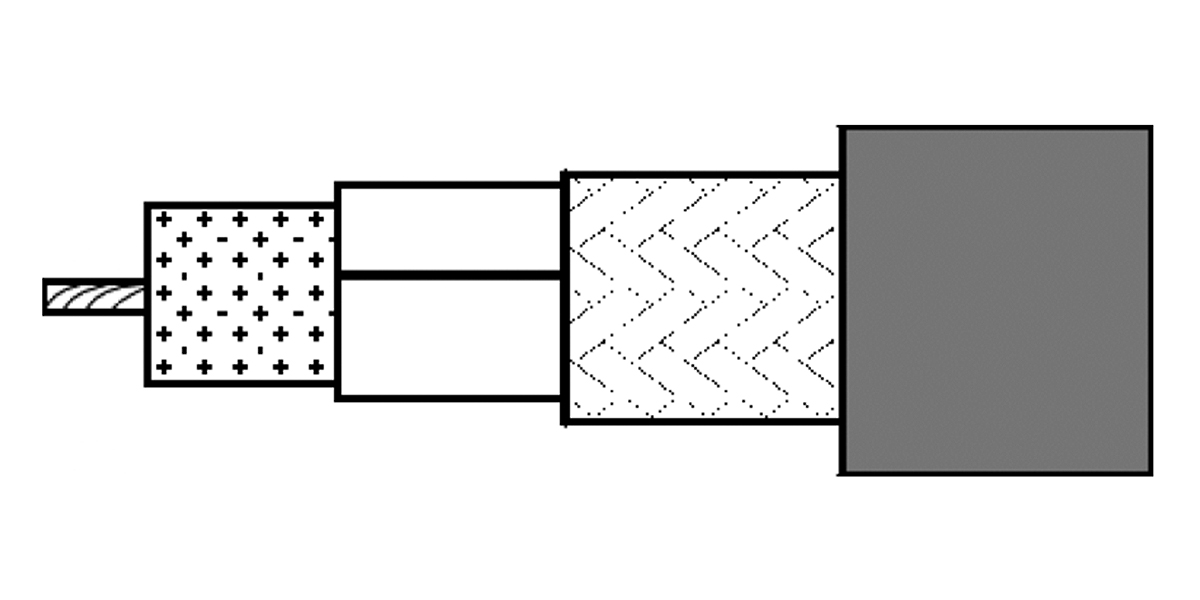

H1001C2 - Câble coaxial de transmission sans fil 50 ohms, H1000, RG8, 10 AWG toronné BC, feuille CU + tresse BC 50 %, gaine PVC

Câble coaxial de transmission sans fil 50 ohms, H1000, RG8, conducteur en cuivre nu massif 10 AWG, isolation PE, feuille de cuivre + blindage tressé 50 % cuivre nu, gaine PVC

  • Disponibilité:
    EMEA | Asie-Pacifique
  • Statut:
    Abandonné
H1001C2
5 de 5

Spécifications

Expand All

Applications recommandées

Communication d'antenne sans fil point à point et point à multipoint ; microphones sans fil, radios bidirectionnelles, radio amateur, FM basse puissance, GPS, RFID (identification par radiofréquence)

Type RG

8

Conducteur

No. of Elements Size Stranding Nom. Diameter Material
1 10 AWG Stranded 2.7 mm BC - Bare Copper

isolation

Material Nom. Insulation Diameter
PE - Polyethylene (Foam) 7.15 mm (0.281 in)

Notes du tableau de l’isolation

Centricité minimum de 85 %

Blindage extérieur

Layer Outer Shield Type Material Coverage
1 Tape Bi-Laminate (Bare Copper+Poly) 100%
2 Braid Bare Copper (BC) 50%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 10.3 mm

Notes du tableau de la gaine extérieure1

Conformité à la norme européenne EN 50290-2-20

Régularité de l'impédance

46 dB min.

Atténuation

Frequency Nom. Attenuation
5 MHz 1 dB/100m
50 MHz 3.3 dB/100m
100 MHz 4.7 dB/100m
200 MHz 6.7 dB/100m
400 MHz 9.8 dB/100m
600 MHz 12.2 dB/100m
800 MHz 14.4 dB/100m
1000 MHz 16.3 dB/100m
1350 MHz 19.3 dB/100m
1750 MHz 22.5 dB/100m
2150 MHz 25.4 dB/100m
2400 MHz 27.1 dB/100m
5000 MHz 42.4 dB/100m
10000 MHz 66.4 dB/100m

Notes du tableau de l’atténuation

Atténuation maximale supérieure de 10 %

Électricité

Max. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
4.5 Ohm/km (1.4 Ohm/1000ft) 12 Ohm/km (3.7 Ohm/1000ft) 80 pF/m (24 pF/ft) 50 Ohm 83%

Filtrage

Frequency Min. Screening Attenuation
30 - 1000 MHz 100 dB

Température

Operating Installation Storage
-25°C To +70°C -5°C To +50°C -25°C To +70°C

Rayon de courbure

Stationary Min.
100 mm (3.9 in)

Poids câble en vrac

127 kg/km

Environnement compatible

Intérieur/extérieur

Conformité ISO/IEC

IEC 61196

Mise à jour et révision

Numéro de révision : 0.201 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.201 Date de révision : 20-02-2026
