Numéro de produit: MRG5802

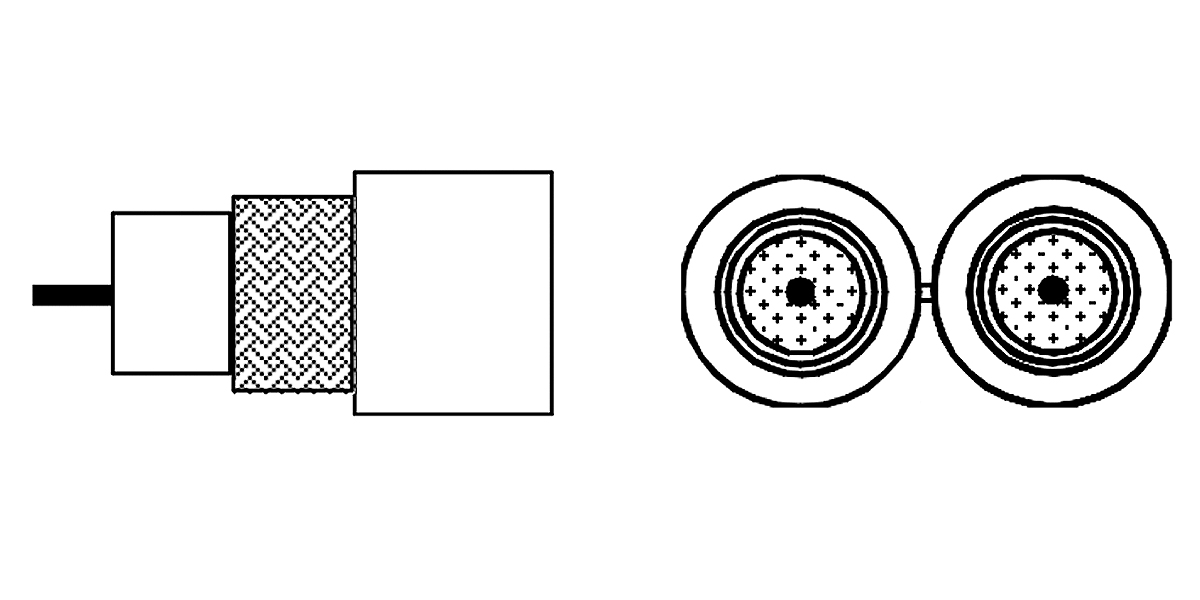

MRG5802 - Câble coaxial Mil-Spec, 50 ohms, RG-58, 20 AWG Str TC, tresse 95 % TC, gaine PVC, commercial, double coaxial

Câble coaxial Mil-Spec, 50 ohms, RG-58, conducteur en cuivre étamé 20 AWG (19 x 33), isolation PE, blindage tressé en cuivre étamé à 95 %, gaine en PVC, commercial, double coaxial

  • Disponibilité:
    EMEA | Asie-Pacifique
  • Statut:
    Abandonné
MRG5802
5 de 5

Spécifications

Expand All

Applications recommandées

Communication d'antenne sans fil point à point et point à multipoint ; microphones sans fil, radios bidirectionnelles, radio amateur, FM basse puissance, GPS, RFID (identification par radiofréquence)

Cycle de vie

Discontinué - le produit n’est plus fabriqué

Type RG

58

Conducteur

No. of Elements Size Stranding Material
2 21 AWG Stranded TC - Tinned Copper

isolation

Material Nom. Insulation Diameter
PE - Polyethylene 2.95 mm (0.116 in)

Blindage extérieur

Outer Shield Type Material Coverage
Braid Tinned Copper (TC) 93%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 4.95 mm (0.195 in)

Notes du tableau de la gaine extérieure1

Construction en forme de fusil, largeur 9,9 mm (0,3898 po)

Régularité de l'impédance

40 dB min.

Perte de retour

Frequency Min. Return Loss
5 - 30 MHz 20 dB
30 - 470 MHz 20 dB
470 - 1000 MHz 18 dB

Notes du tableau des pertes de retour

Dans chaque bande de fréquences, 3 valeurs de crête de 4 dB inférieures aux spécifications sont autorisées.

Atténuation

Frequency Nom. Attenuation
10 MHz 4.7 dB/100m
200 MHz 23 dB/100m
400 MHz 34 dB/100m
1000 MHz 60 dB/100m

Notes du tableau de l’atténuation

Atténuation maximale supérieure de 10 %

Électricité

Max. Conductor DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
40.6 Ohm/km (12.4 Ohm/1000ft) 100 pF/m (30 pF/ft) 50 Ohm 66%

Voltage

Voltage Rating
4000 V DC / 2000 V RMS

Température

Operating Installation Storage
-40°C To +70°C -5°C To +50°C -40°C To +70°C

Rayon de courbure

Stationary Min.
25 mm (0.98 in)

Poids câble en vrac

75 kg/km (50 lb/1000 pi)

Environnement compatible

Intérieur - Euroclass Eca

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass: Eca

Conformité aux normes militaires

MIL-C-17

Conformité CENELEC

EN 50289

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.305 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.305 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
MRG5802.00500 Noir Bobine 500 m 8719605103277
