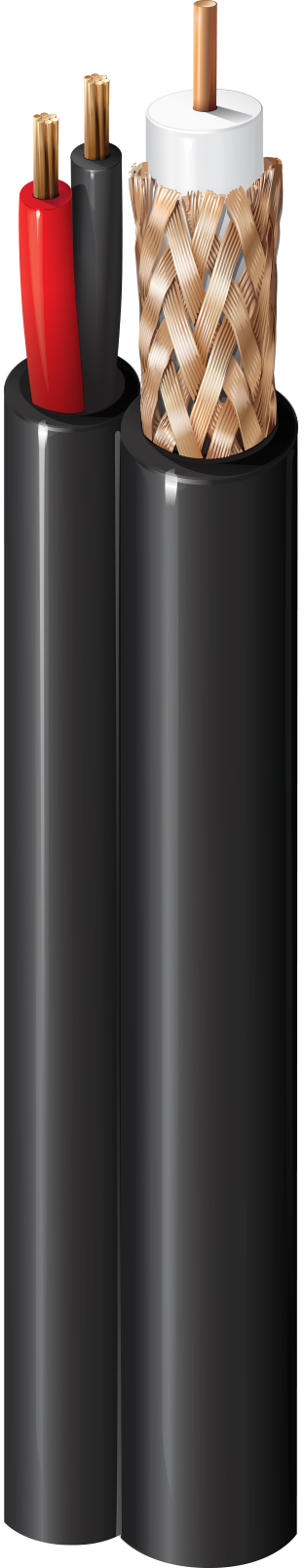

Numéro de produit: 649948

PTZ, RG-59 #20, #18-2c, CMP, Siamois

Câble PTZ (CCTV + alimentation/audio), Plenum-CMP, 1-RG59 20 AWG en cuivre nu massif avec mousse FEP, tresse en cuivre nu à 95 %, 1-18 AWG paire de cuivre nu toronné avec isolation Flamarrest®, siamois avec gaine Flamarrest®

  • Disponibilité:
    Mondial
  • Statut:
    Actif
649948
5 de 5

Spécifications

Expand All

Applications recommandées

Surveillance, caméra CCTV, PTZ (Pan-Tilt-Zoom)

Conducteur

Element AWG Stranding Material Nominal Diameter No. of Conductors No. of Coax
Coax(es) 20 Solid BC - Bare Copper 1
Pair1 18 7x26 BC - Bare Copper 0.047 in 2

Nombre de conducteurs

3

isolation

Element Material Nominal Diameter
Coax(es) PE - Polyethylene (Foam) 0.133 in
Pair1 PVC - Polyvinyl Chloride 0.062 in

Notes du tableau de l’isolation

injecté de gaz

Nuancier

Number Color
Coax Core White
Pair1 Black & Red

Blindage interne

Element Type Material Coverage [%]
Coax(es) Braid Bare Copper (BC) 95%
Pair1 No Shield

Gaine intérieure

Nominal Diameter
0.192 in

Gaine extérieure

Material Material Trade Name Nominal Diameter
PVC - Polyvinyl Chloride Flamarrest® 0.192 in x 0.383 in

Résistance en courant continu du conducteur

Element Nominal Conductor DCR Nominal Conductor DCR Conductor Resistance Nominal Inner Shield DCR Outer Conductor DCR
Coax(es) 10 Ohm/1000ft 10 Ohm/1000ft 2.5 Ohm/1000ft 2.5 Ohm/1000ft
Pair1

Capacité

Element Nom. Capacitance Conductor to Conductor
Coax(es) 16.1 pF/ft
Pair1

Impédance

Element Nominal Characteristic Impedance
Coax(es) 75 Ohm

Haute fréquence (nominale/typique)

Frequency [MHz] Nom. Insertion Loss
1 MHz .29 dB/100ft
5 MHz 0.7 dB/100ft
10 MHz 1.1 dB/100ft
50 MHz 1.8 dB/100ft
100 MHz 2.7 dB/100ft
200 MHz 3.9 dB/100ft
400 MHz 5.9 dB/100ft
700 MHz 8.5 dB/100ft
900 MHz 10 dB/100ft
1000 MHz 10.7 dB/100ft

Délai

Element Max. Delay Skew Nominal Delay
Coax(es) 84 ns/100m 1.21 ns/ft

Courant

Element
Coax(es)
Pair1

Plage de température d'installation

0°C À + 75°C

Indice de température UL

75°C

Plage de température de fonctionnement

0°C À + 75°C

Plage de température de séparation

0°C À + 75°C

Poids câble en vrac

45 lbs/1000ft

Tension de traction maximale recommandée

75 lbs

Articles NEC

Article 800

Conformité NEC/(UL)

CMP

Conformité CEC/C(UL)

CMP

CPR Euroclass

Eca

Type RG

59

Environnement

Intérieur - Plénum

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/EU (amendement RoHS 2)

Oui

Conformité aux directives européennes

Oui

Marquage CE UE

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Utilisation - Enterrement

Non

Utilisation – Emplacements dangereux

Non

Utilisation – Intérieur

Oui

Inflammabilité UL

NFPA 262

Tension nominale UL

300 V RMS

Plénum (oui/non)

Oui

Numéro non-plénum

549945

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Notes

La paire 18 AWG n'est pas blindée

Mise à jour et révision

Numéro de révision : 0.528 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.528 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de conditionnement Longueur UPC
649948 877500 Naturel Bobine 500 pi 612825177074
649948 8771000 Naturel Bobine 1,000 pi 612825177067
