Numéro de produit: 8255

Câble 93 Ω RG-62B/U type, BCCS n° 24, PE semi-solide, tresse BC, gaine PVC non contaminante, CMX

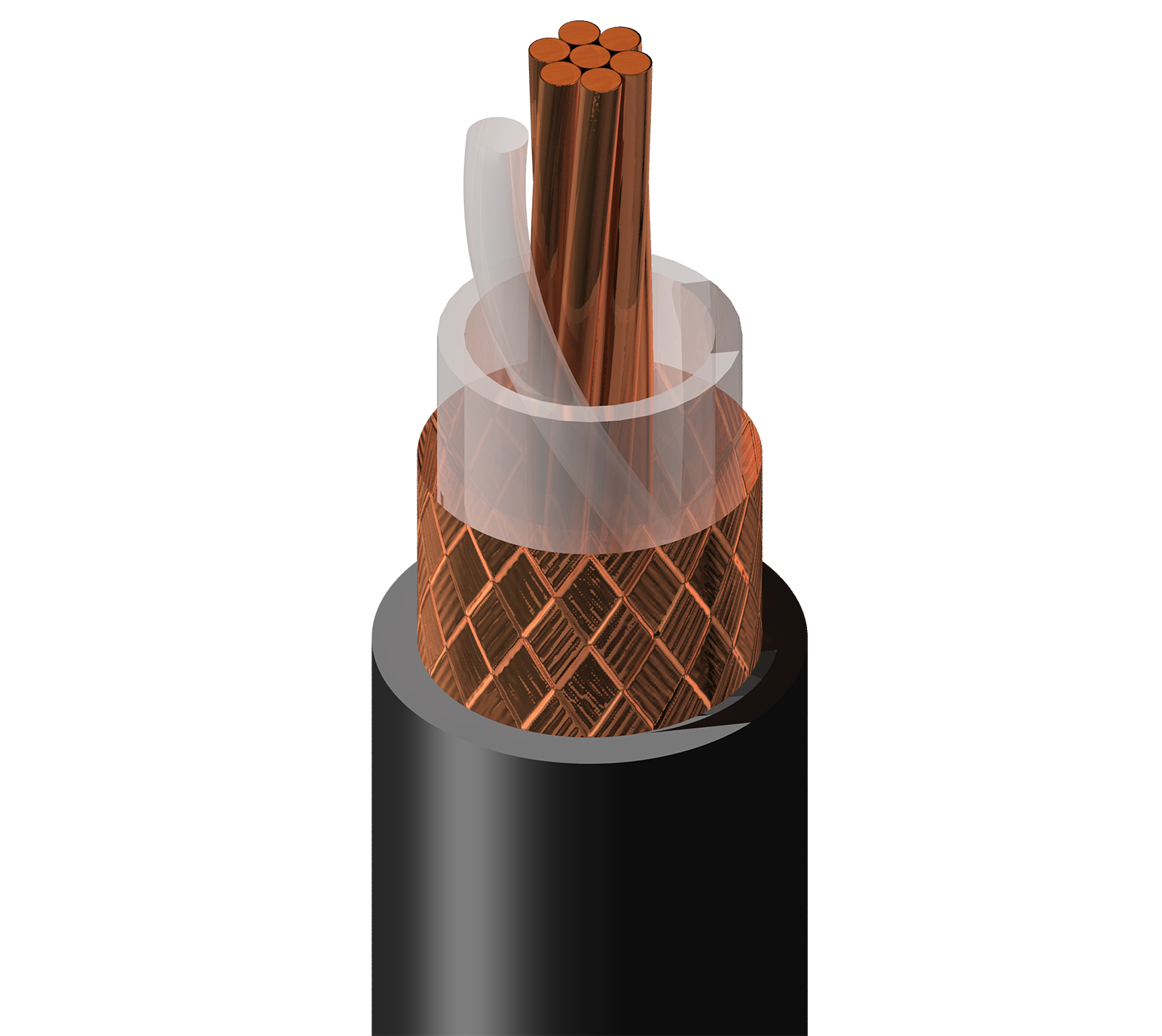

Câble coaxial 93 Ω type RG-62B/U, conducteur en acier recouvert de cuivre nu 24 AWG (7 x 32), isolation en polyéthylène semi-solide, blindage tressé en cuivre nu (couverture à 95 %), gaine en PVC non contaminant

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8255
5 de 5

Spécifications

Expand All

Applications recommandées

Informatique, instrumentation

Type RG

62

Conducteur

Size Stranding Nom. Diameter Material
24 AWG Stranded 0.024 in BCCS - Bare Copper Covered Steel

isolation

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Semi-Solid) 0.146 in (3.71 mm) White Solid PE monofilament spiral around conductor. Solid PE tube over monofilament

Blindage extérieur

Layer Outer Shield Type Material Coverage
1 Braid Bare Copper (BC) 95%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride (Non-Contaminating) 0.242 in (6.15 mm)

Diamètre total du câble (nominal)

6,15 mm (0,242) po

Atténuation

Frequency Nom. Attenuation
1 MHz 0.31 dB/100ft
10 MHz 0.90 dB/100ft
50 MHz 2.00 dB/100ft
100 MHz 2.90 dB/100ft
200 MHz 4.20 dB/100ft
400 MHz 6.10 dB/100ft
700 MHz 8.60 dB/100ft
900 MHz 10.10 dB/100ft
1000 MHz 11.0 dB/100ft

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
59.0 Ohm/1000ft 2.9 Ohm/1000ft (9.5 Ohm/km) 13.5 pF/ft (44.3 pF/m) 93 Ohm 84%

Voltage

UL Voltage Rating Voltage Rating
300 V (CMX), 30 V (UL AWM 1354) 750 V

Température

UL Temperature Operating
60°C (UL AWM 1354) -40°C to +85°C

Rayon de courbure

Installation Min.
2.4 in (61 mm)

Tension de traction maximum

34 kg (75 livres)

Poids câble en vrac

33 lb/1000 pi

Environnement compatible

Intérieur/Extérieur, Intérieur, Extérieur, Résistance à la lumière du soleil, Résistance aux UV, Aérien - Lorsqu'il est soutenu par un fil de messagerie

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL 1581

Conformité CPR

CPR Euroclass: Eca

Conformité NEC / UL

CMX

Conformité AWM

AWM 1354

Conformité CEC / C(UL)

CMX

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.611 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.611 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8255 010500 Noir Bobine 500 pi 612825197331
8255 0101000 Noir Bobine 1,000 pi 612825197324 C
