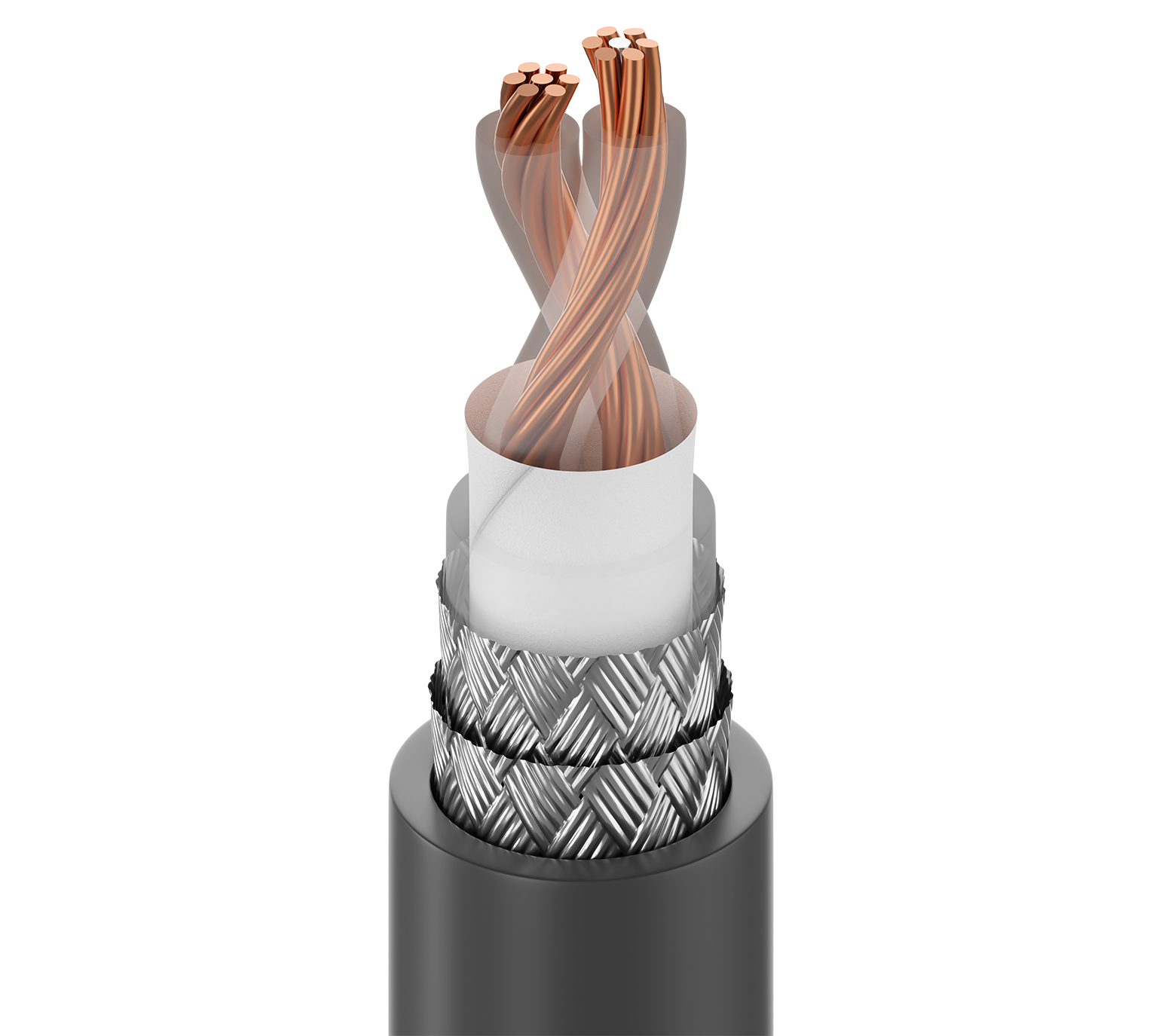

Numéro de produit: 9250

Câble Twinax RG-22B/U 95 Ω, 1Pr #18 Str BC, isolation PE, gaine intérieure PE, deux tresses TC, gaine PVC non contaminante

Câble Twinax 95 Ω RG-22B/U, 1 paire, cuivre nu 18 AWG (7 x 26), isolation en polyéthylène, gaine intérieure en polyéthylène, blindage double tresse en cuivre étamé (95 % de couverture pour chaque), gaine en PVC non contaminant

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9250
5 de 5

Spécifications

Expand All

Applications recommandées

Informatique, instrumentation

Type RG

22

Conducteur

Size Stranding Nom. Diameter Material Notes
18 AWG 7x26 0.046 in BC - Bare Copper
18 AWG 7x26 0.046 in BC+TC - Bare Copper + Tinned Copper Only center strand is Tinned

isolation

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene 0.089 in (2.3 mm) Clear PE on both conductors
PE - Polyethylene 0.282 in (7.16 mm) Clear PE over pair

Blindage extérieur

Layer Outer Shield Type Material Coverage
1 Braid Tinned Copper (TC) 95%
2 Braid Tinned Copper (TC) 95%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride (Non-Contaminating) 0.416 in (10.6 mm)

Diamètre total du câble (nominal)

10,6 mm (0,416) po

Atténuation

Frequency Nom. Attenuation
1 MHz 0.30 dB/100ft
10 MHz 0.90 dB/100ft
20 MHz 1.30 dB/100ft
50 MHz 2.10 dB/100ft
100 MHz 3.00 dB/100ft
200 MHz 4.50 dB/100ft
400 MHz 6.30 dB/100ft

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Characteristic Impedance Nom. Velocity of Prop.
6.6 Ohm/1000ft 0.9 Ohm/1000ft (3.0 Ohm/km) 95 Ohm 66%

Impédance de transfert

Frequency Max. Transfer Impedance
1 MHz 0.7 mOhm/m
10 MHz 1.0 mOhm/m
50 MHz 7.0 mOhm/m

Voltage

Voltage Rating
750 V

Température

Operating
-40°C to +60°C

Rayon de courbure

Installation Min.
4.5 in (110 mm)

Tension de traction maximum

108 kg (237 livres)

Poids câble en vrac

113 lb/1000 pi

Environnement compatible

Extérieur, extérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

VW-1

Conformité CPR

CPR Euroclass: Eca

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.496 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.496 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9250 010500 Noir Bobine 500 pi 612825225751 C
9250 0101000 Noir Bobine 1,000 pi 612825225744 C
