Numéro de produit: 9269

93Ω RG-62A/U Type, n° 22 Sol BCCS, PE semi-solide, tresse BC, gaine PVC, CM

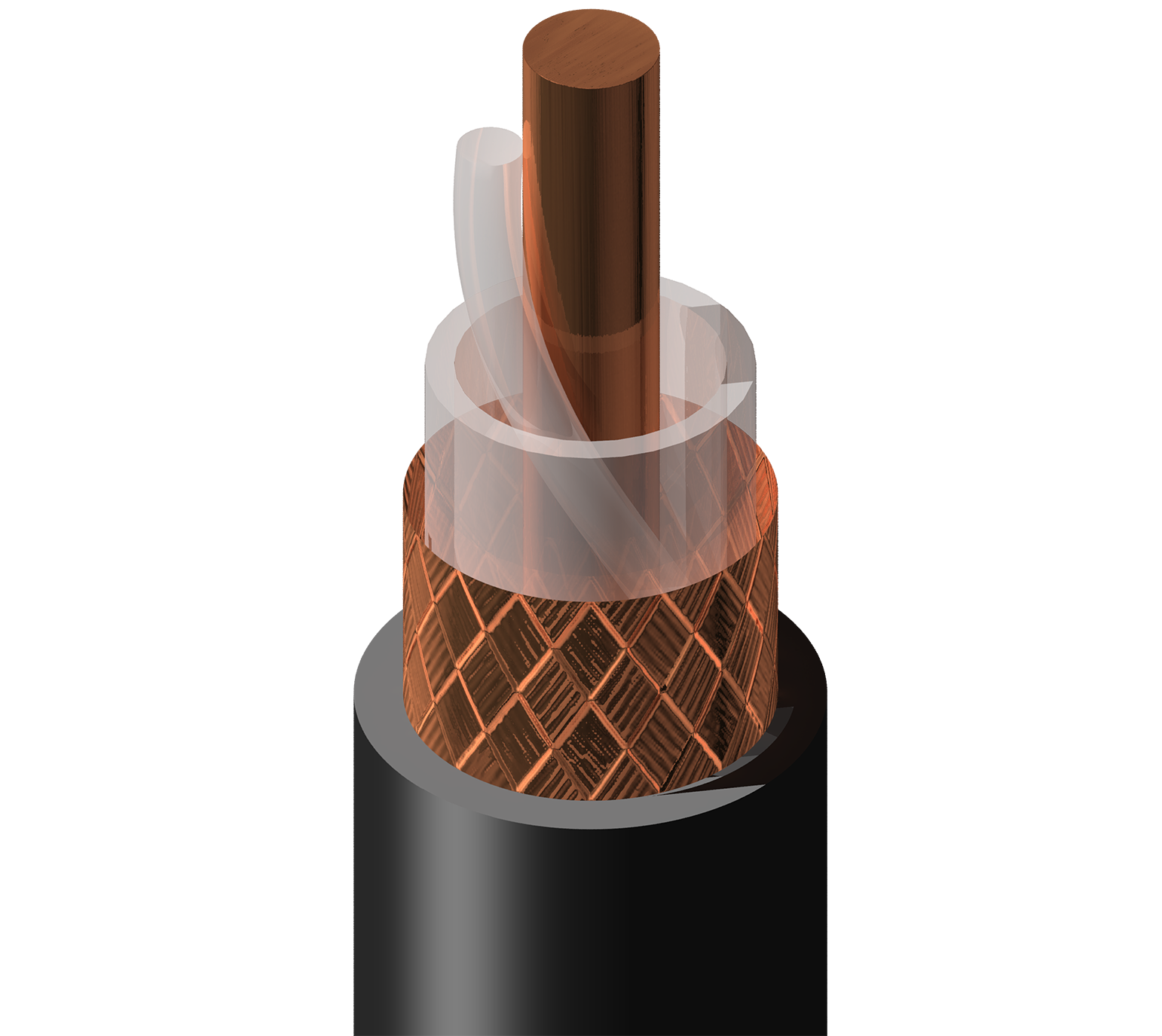

Câble coaxial 93 Ω type RG-62A/U, 22 AWG, acier massif recouvert de cuivre nu, isolation en polyéthylène semi-solide, blindage tressé en cuivre nu (couverture à 95 %), gaine en PVC, CM

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9269
5 de 5

Spécifications

Expand All

Applications recommandées

Informatique, instrumentation

Type RG

62

Conducteur

Size Stranding Nom. Diameter Material
22 AWG Solid 0.025 in BCCS - Bare Copper Covered Steel

isolation

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Semi-Solid) 0.146 in (3.71 mm) White Solid PE monofilament spiral around conductor. Solid PE tube over monofilament

Blindage extérieur

Layer Outer Shield Type Material Coverage
1 Braid Bare Copper (BC) 95%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.239 in (6.07 mm)

Diamètre total du câble (nominal)

6,07 mm (0,239) po

Atténuation

Frequency Nom. Attenuation
1 MHz 0.30 dB/100ft
10 MHz 0.90 dB/100ft
50 MHz 1.90 dB/100ft
100 MHz 2.70 dB/100ft
200 MHz 3.80 dB/100ft
400 MHz 5.30 dB/100ft
700 MHz 7.30 dB/100ft
900 MHz 8.20 dB/100ft
1000 MHz 8.70 dB/100ft

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
41.2 Ohm/1000ft 2.9 Ohm/1000ft (9.5 Ohm/km) 13.5 pF/ft (44.3 pF/m) 93 Ohm 84%

Voltage

UL Voltage Rating Voltage Rating
300 V (CM), 30 V (UL AWM 1478) 300 V RMS

Température

UL Temperature Operating
60°C -40°C to +60°C

Rayon de courbure

Installation Min.
2.4 in (61 mm)

Tension de traction maximum

40 kg (88 livres)

Poids câble en vrac

34 lb/1000 pi

Environnement compatible

Intérieur/extérieur, intérieur, résistance aux rayons du soleil - Noir uniquement, aérien - Lorsqu’il est pris en charge par un fil messager

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL1685 UL Charge

Conformité CPR

CPR Euroclass: Eca

Conformité NEC / UL

CL2, CM

Conformité AWM

AWM 1478

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Autre(s) norme(s) de conformité

P-MSHA-SC-182/3, IBM Part No. 323921

Numéro du plénum

89269, 87269, 82269

Mise à jour et révision

Numéro de révision : 0.488 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.488 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9269 A8RU1000 Beige UnReel 1,000 pi 612825226079
9269 010500 Noir Bobine 500 pi 612825226154 C
9269 010U500 Noir UnReel 500 pi 612825226109
9269 0101000 Noir Bobine 1,000 pi 612825226116
9269 010U1000 Noir UnReel 1,000 pi 612825226093
9269 0101640 Noir Bobine 1,640 pi 612825226123 C
9269 0102000 Noir Bobine 2,000 pi 612825226130 C
9269 0103280 Noir Bobine 3,280 pi 612825226147 C
9269 0105000 Noir Bobine 5,000 pi 612825226161 C
9269 060U1000 Chrome UnReel 1,000 pi 612825226178
9269 003U1000 Orange UnReel 1,000 pi 612825226086
