Numéro de produit: 9272

Twinax 78Ω, #20 TC, PO, tresse TC, gaine PVC, CM

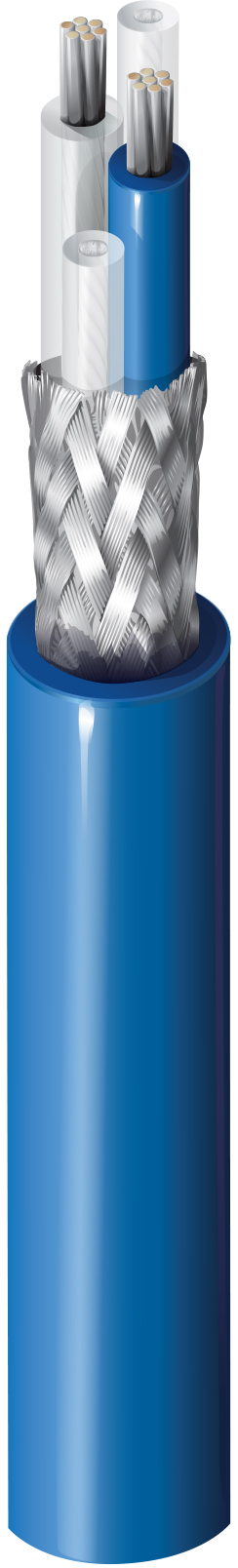

Conducteurs en cuivre étamé 78 Ohm Twinax, 20 AWG toronnés (7x28) de 0,038", isolation en polyéthylène, blindage tressé en cuivre étamé (couverture de 93 %), gaine en PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9272
5 de 5

Spécifications

Expand All

Applications recommandées

RF

Conducteur

AWG Stranding Material Construction n x D Nominal Diameter No. of Conductors
20 7x28 TC - Tinned Copper Stranded 0.038 in 1
20 7x28 TC - Tinned Copper Stranded 0.038 in

Nombre de conducteurs

2

isolation

Material Nominal Diameter
PE - Polyethylene 0.0755 in
PE - Polyethylene 0.0755 in

Nuancier

Number Color
1 Blue
Natural

Blindage extérieur

Type Layer Material Coverage [%]
Braid 1 Tinned Copper (TC) 93%

Gaine extérieure

Material Nominal Diameter
PVC - Polyvinyl Chloride 0.244 in

Câblé

Diameter
0.156 mm

Résistance en courant continu du conducteur

Nominal Conductor DCR Nominal Conductor DCR Conductor Resistance Nominal Outer Shield DCR Outer Conductor DCR
9.5 Ohm/1000ft 9.5 Ohm/1000ft 3.4 Ohm/1000ft 3.4 Ohm/1000ft

Capacité

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Shield
19.7 pF/ft 19.7 pF/ft

Inductance

Nominal Inductance
0.020 µH/ft

Impédance

Nominal Characteristic Impedance
78 Ohm

Haute fréquence (nominale/typique)

Frequency [MHz] Nom. Insertion Loss
1 MHz 0.6 dB/100ft
10 MHz 2.1 dB/100ft
50 MHz 5.0 dB/100ft
100 MHz 7.5 dB/100ft
200 MHz 11 dB/100ft
400 MHz 16 dB/100ft

Délai

Max. Delay Skew Nominal Delay Nominal Velocity of Propagation (VP) [%]
66 ns/100m 1.54 ns/ft 66%

Voltage

UL Voltage Rating
300 V RMS

Indice de température UL

60°C (UL AWM Style 2092)

Plage de température de fonctionnement

-30°C À +75°C

Poids câble en vrac

38 lbs/1000ft

Tension de traction maximale recommandée

55 lbs

Rayon de courbure minimal des axes mineurs

2.5 in

Conformité NEC/(UL)

CM

Conformité CEC/C(UL)

CM

Conformité au style UL AWM

AWM 2092 (300 V 60°C)

CPR Euroclass

Eca

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/EU (RoHS 2)

Non

Directive UE 2012/19/EU (WEEE)

Oui

Conformité aux directives européennes

Oui

Marquage CE UE

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Utilisation - Aérien

Oui - Noir uniquement, lorsque le fil du messager le permet.

Utilisation - Enterrement

Non

Utilisation – Emplacements dangereux

Non

Utilisation – Intérieur

Oui

Utilisation – Extérieur

Oui - Noir uniquement

Inflammabilité UL

Charge UL 1685 UL

Inflammabilité IEC

CEI 60332-1-2

Tension nominale UL

300 V RMS

Plénum (oui/non)

Non

Numéro du plénum

89272

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.421 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.421 Date de révision : 20-02-2026
