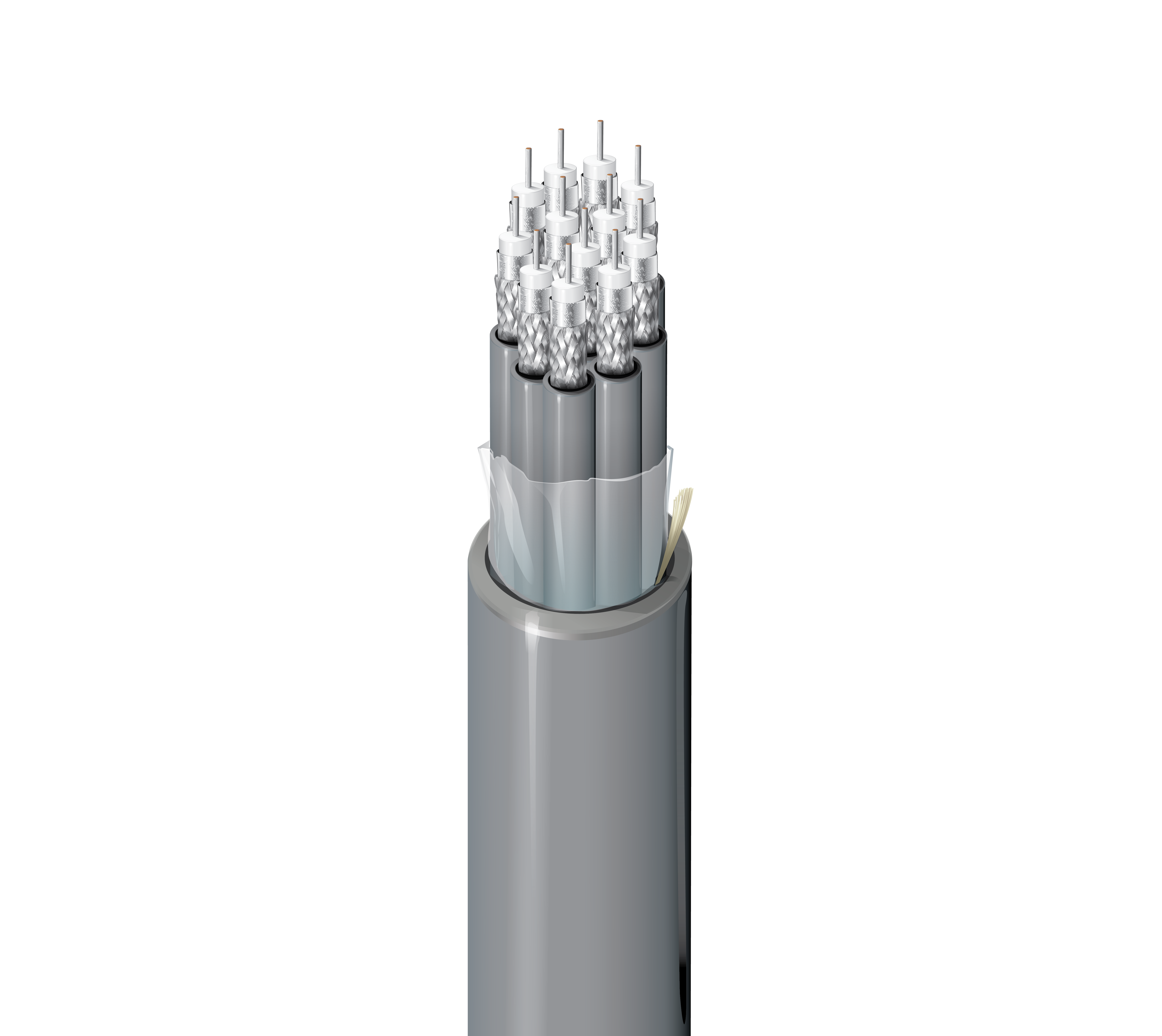

Numéro de produit: 734C12

Câble coaxial de central téléphonique DS3/DS4, 12 x RG-59, SC massif 20 AWG, feuille + tresses TC 85 %, gaines intérieures et extérieures en PVC, CMR &

Câble coaxial pour central téléphonique DS3/DS4, 12 coaxiaux, RG-59, conducteur en cuivre argenté massif 20 AWG, isolation PE, blindage par feuille + tresse de cuivre étamé à 85 %, gaines intérieure et extérieure en PVC, CMR

  • Disponibilité:
    Mondial
  • Statut:
    Actif
734C12
5 de 5

Spécifications

Expand All

Applications recommandées

Câblage du central téléphonique, interconnexion DS3/DS4, systèmes de télécommunications 734/735, communications du standard téléphonique

Type RG

59

Conducteur

Size Stranding Nom. Diameter Material
20 AWG Solid 0.032 in SC - Silvered Copper

isolation

Material Nom. Insulation Diameter
PE - Polyethylene (Foam) 0.148 in (3.76 mm)

Blindage interne

Layer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
2 Braid Tinned Copper (TC) 85%

Gaine intérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.235 in (5.97 mm)

Notes du tableau de la gaine intérieure

Chaque gaine est grise et numérotée

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 1.07 in (27.2 mm)

Perte de retour

Frequency Min. Return Loss
5 - 150 MHz 32 dB

Atténuation

Frequency Max. Attenuation
1 MHz 0.28 dB/100ft
5 MHz 0.59 dB/100ft
10 MHz 0.8 dB/100ft
22.5 MHz 1.18 dB/100ft
50 MHz 1.82 dB/100ft
100 MHz 2.6 dB/100ft
150 MHz 3.22 dB/100ft

Électricité

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
10 Ohm/1000ft (33 Ohm/km) 2.4 Ohm/1000ft (7.9 Ohm/km) 16.8 pF/ft (55.1 pF/m) 75 Ohm 80%

Voltage

UL Voltage Rating
300 V (CMR, CMG)

Température

Operating
-20°C to +75°C

Rayon de courbure

Installation Min.
10.7 in

Tension de traction maximum

220 kg (485 livres)

Poids câble en vrac

451 lb/1000 pi

Environnement compatible

Intérieur - Colonne montante, intérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL1666 Manche Vertical

Conformité NEC / UL

CMR

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.204 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.204 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
734C12 0081000 Gris Bobine 1,000 pi 612825184263 C
734C12 0082000 Gris Bobine 2,000 pi 612825184270 C
734C12 0083000 Gris Bobine 3,000 pi 612825184287
