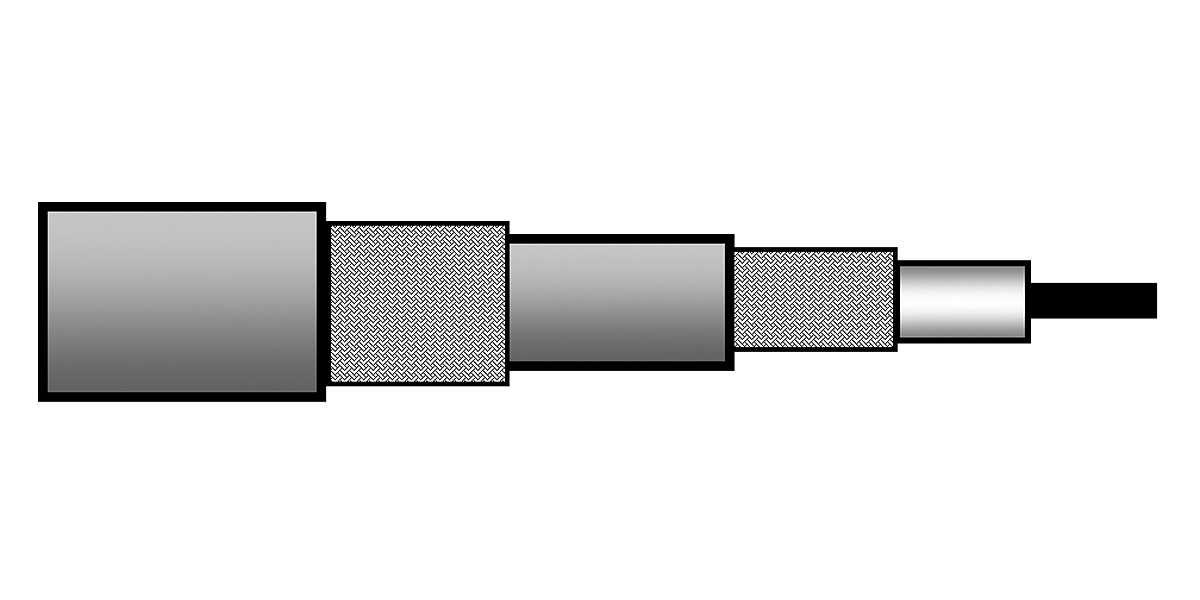

Câble Triax-7784ELW

Conducteur en cuivre massif Triax 11, 15 AWG, isolation PE, blindage tressé en cuivre nu à 80 %, isolation LSZH, blindage tressé en cuivre nu à 80 %, gaine LSZH.

Disponibilité:

EMEA | Asie-Pacifique
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Vidéo analogique ; interconnexion de la caméra à la CCU (unité de contrôle de la caméra)

Détails de la construction

Type séries	Triax 8/11/14

Conducteur

No. of Elements	Size	Stranding	Nom. Diameter	Material
1	15 AWG	Solid	1.4 mm	BC - Bare Copper

isolation

Element	Material	Nom. Insulation Diameter
Insulated Conductor	PE - Polyethylene (Foam)	6.5 mm (0.26 in)

Blindage interne

Shield Type	Material	Coverage
Braid	Bare Copper (BC)	80%

Gaine intérieure

Material	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	8.5 mm (0.33 in)

Blindage extérieur

Outer Shield Type	Material	Coverage
Braid	Bare Copper (BC)	80%

Gaine extérieure

Material	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	11.3 mm (0.445 in)

Caractéristiques électriques

Atténuation

Frequency	Nom. Attenuation
1 MHz	0.5 dB/100m
3.58 MHz	1 dB/100m
5 MHz	1.2 dB/100m
7 MHz	1.3 dB/100m
10 MHz	1.6 dB/100m
67.5 MHz	4.1 dB/100m
71.5 MHz	4.3 dB/100m
88.5 MHz	4.8 dB/100m
100 MHz	5.2 dB/100m
135 MHz	6 dB/100m
143 MHz	6.2 dB/100m
180 MHz	7.1 dB/100m
270 MHz	8.7 dB/100m
300 MHz	9 dB/100m
360 MHz	10.2 dB/100m
540 MHz	12.8 dB/100m
720 MHz	15 dB/100m
750 MHz	15.4 dB/100m
1000 MHz	18.2 dB/100m
1500 MHz	23 dB/100m
2000 MHz	27.4 dB/100m
2250 MHz	29.4 dB/100m
3000 MHz	35.1 dB/100m

Électricité

Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Outer Shield DCR	Nom. Capacitance Cond-to-Shield	Nom. Characteristic Impedance	Nom. Velocity of Prop.
11.2 Ohm/km (3.41 Ohm/1000ft)	6.5 Ohm/km (2.0 Ohm/1000ft)	7 Ohm/km (2.1 Ohm/1000ft)	55 pF/m (17 pF/ft)	75 Ohm	81%

Filtrage

Frequency	Min. Screening Attenuation
30 - 850 MHz	75 dB

Voltage

Voltage Rating
400 V RMS

Notes du tableau des tensions nominales	Fonctionnement maximal

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-30°C To +70°C	-5°C To +70°C	-30°C To +70°C

Rayon de courbure

Stationary Min.
110 mm (4.3 in)

Tension de traction maximum	300 N (67 lbf)

Normes et conformité

Environnement compatible	Intérieur/Extérieur – Euroclass Cca
Inflammabilité/réaction au feu	CEI 60332-1-2
Conformité CPR	CPR Euroclass: Cca-s1,d1,a1
Conformité CENELEC	EN 50117-1, EN 50290-2-20
Normes européennes sans halogène	Conformité IEC 62821-1 sans halogène = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acides halogénés - Conductivité max. = 2,5 S/mm, IEC 60754-2 - Quantité de gaz acides halogénés - pH min. = 4,3, IEC 61034-2 - Densité de fumée - Transmittance min. = 60 % µ
Conformité aux directives européennes	Marquage CE UE
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Autre(s) norme(s) de conformité	SDTV/HDTV
