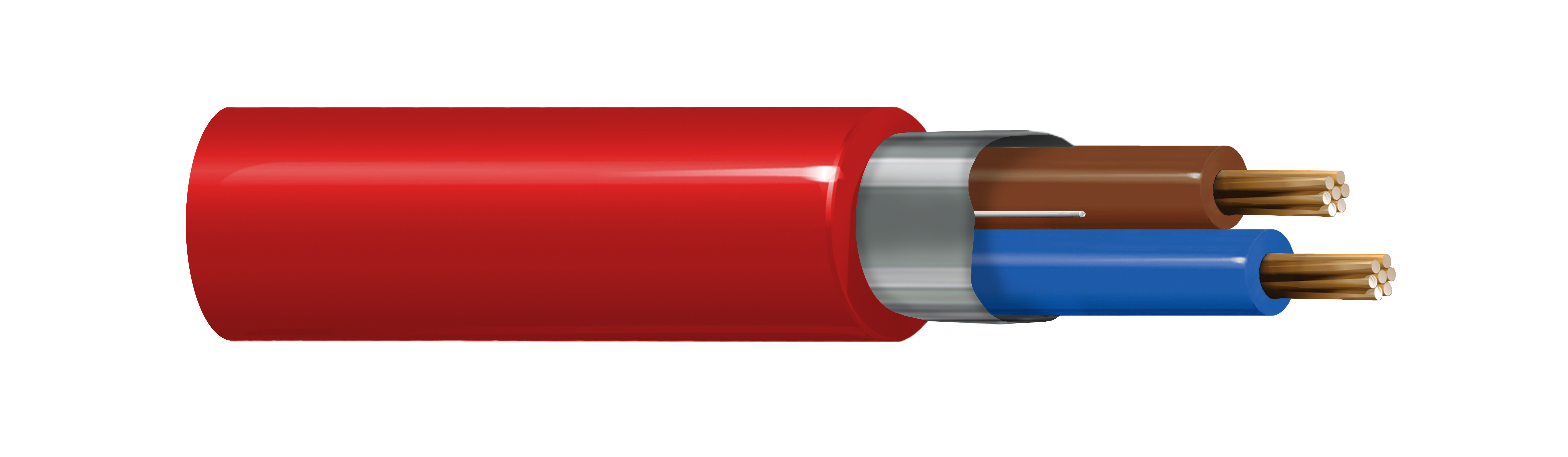

Câble de commande-79001FF

Câble multiconducteur Safe-T-Line 2 x 1,5 mm² toronné BC résistant au feu, homologué LPCB, BS 6387 CWZ, EN 50200 PH120+Annexe E, IEC60331-2, blindé, isolation en caoutchouc de silicone, gaine sans halogène à faible émission de fumée

Disponibilité:

Mondial
Statut:

Capacité

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Intégrité des circuits, systèmes d'interphonie, systèmes audio, systèmes de contrôle, systèmes d'alarme incendie, systèmes d'évacuation vocale, systèmes de sécurité d'urgence &

Détails de la construction

Conducteur

No. of Elements	Size	Stranding	Material
2	1.5 mm²	Stranded	BC - Bare Copper

isolation

Material	Nom. Thickness	Color Code	Notes
Silicone Rubber	0.7 mm (0.028 in)	Brown, Blue	BS7655 EI2

Blindage extérieur

Shield Type	Material	Coverage	Notes
Tape	Bi-Laminate (Alum+Poly)	100%	Drainwire 0.8mm tinned copper

Notes du tableau du blindage extérieur	Ruban collé à la gaine

Gaine extérieure

Material	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	7.90 mm (0.311 in)

Notes du tableau de la gaine extérieure1	COO imprimé sur la gaine du câble
Diamètre total du câble (nominal)	7,90 mm (0,311 po)

Caractéristiques électriques

Électricité

Max. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)
12.1 Ohm/km (3.69 Ohm/1000ft)	75 pF/m (23 pF/ft)	115 pF/m (35.1 pF/ft)

Voltage

Voltage Rating
300/500 V

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-40°C To +90°C	0°C To +70°C	-40°C To +90°C

Rayon de courbure

Installation Min.
47 mm (1.9 in)

Normes et conformité

Environnement compatible	Intérieur
Inflammabilité/réaction au feu	CEI 60332-1-2, CEI 60332-3-24, CEI 60332-3-25, CEI 60331-2, EN50200 PH30, PH60,PH120. EN50200 Annexe E30, BS6387:2013 CWZ
Conformité ISO/IEC	IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %
Conformité CENELEC	EN 60228
Normes européennes sans halogène	IEC 60754-1 - Quantité d'halogène = IEC 60754-1
Conformité aux directives européennes	Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA

Notes sur le produit

Notes	BS6387 CWZ : C- Feu à 950°C - 180 min, W - Feu & eau à 650°C - 15 + 15 min.,Z - Feu & chocs mécaniques à 950°C -15 min. Pays d'origine imprimé sur la veste. Il s'agit d'une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à offrir est de 6 km pour la première commande. Ce produit aura le rouge comme couleur standard et 500 mt comme configuration standard. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production de 79001FS. Veuillez contacter votre représentant Belden pour confirmation.

Notes

BS6387 CWZ : C- Feu à 950°C - 180 min, W - Feu & eau à 650°C - 15 + 15 min.,Z - Feu & chocs mécaniques à 950°C -15 min. Pays d'origine imprimé sur la veste. Il s'agit d'une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à offrir est de 6 km pour la première commande. Ce produit aura le rouge comme couleur standard et 500 mt comme configuration standard. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production de 79001FS. Veuillez contacter votre représentant Belden pour confirmation.
