Numéro de produit: 9L26034

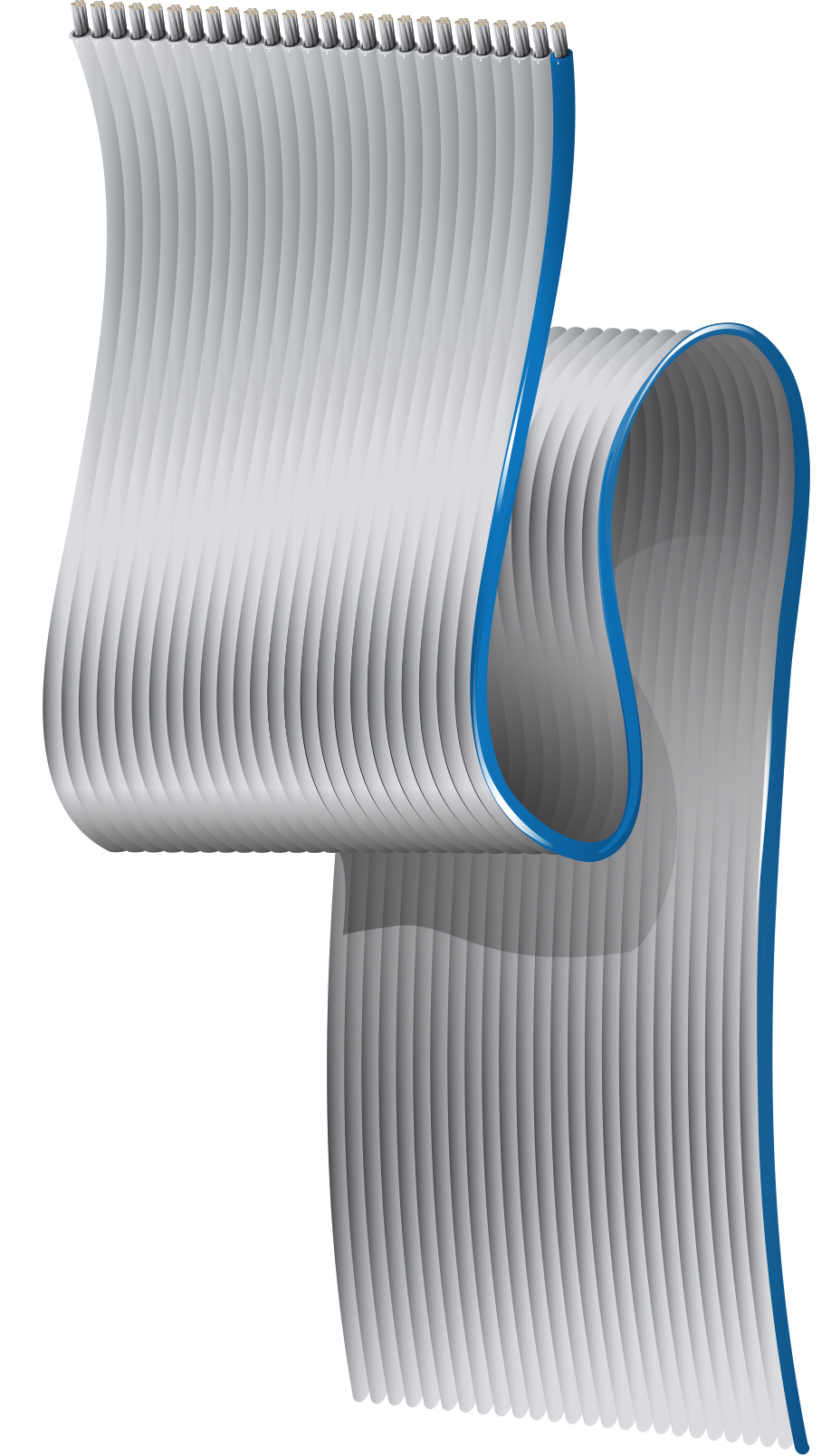

Câble plat gris, pas de 0,050 po, série 9L260XX, n° #26-34c, gaine PVC

Câble plat gris, pas de 0,050", série 9L260XX, 34 conducteurs, calibre 26 AWG (7 x 34), cuivre étamé, isolation PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9L26034
5 de 5

Spécifications

Expand All

Applications recommandées

Interconnexion interne, câblage interne d'équipements électroniques, terminaison de masse fiable aux connecteurs IDC standard

Conducteur

AWG Stranding Material
26 7x34 TC - Tinned Copper

Nombre de conducteurs

34

isolation

Material Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.010 in

Nuancier

Color
Gray

Notes du tableau du nuancier1

Le premier conducteur a une rayure bleue

Espacement des conducteurs

.050 +/- .002 po

Espacement des conducteurs centre à centre extérieur

1,650 +/- 0,011 po

Gaine extérieure 1, largeur nominale

1.700 +/- .011 in

Gaine extérieure 1, section plate épaisse nominale

0.039 in

Résistance en courant continu du conducteur

Nominal Conductor DCR
43 Ohm/1000ft

Capacité

Element Nom. Capacitance Conductor to Conductor
@ 1 kHz (GSG) 23 pF/ft
@ 1 MHz (GS) 11 pF/ft
@ 1 MHz (GSG) 18 pF/ft

Min Insulation Resistance

10 000 MOhm

Inductance

Element Nominal Inductance
@ 1 MHz (GS) 0.23 µH/ft
@ 1 MHz (GSG) 0.15 µH/ft

Impédance

Nominal Balanced Characteristic Impedance Description Nominal Characteristic Impedance Nominal Characteristic Impedance Description
(GS) 135 Ohm (GS)
(GSG) 90 Ohm (GSG)

Haute fréquence (nominale/typique)

Frequency [MHz] Nom. Insertion Loss
10 MHz 3.9 dB/100ft
20 MHz 6.4 dB/100ft
30 MHz 8.7 dB/100ft
40 MHz 13 dB/100ft
50 MHz 16.9 dB/100ft
60 MHz 20.1 dB/100ft
70 MHz 22.5 dB/100ft
80 MHz 23.9 dB/100ft
90 MHz 25.1 dB/100ft
100 MHz 26.4 dB/100ft

Notes du tableau des hautes fréquences (nominales/typiques)

GS = Mode masse-signal ; GSG = Mode masse-signal-masse

Délai

Nominal Delay Nominal Velocity of Propagation (VP) [%]
1.48 ns/ft 68%

Diaphonie asymétrique

Element Typical Unbalanced NEXT % Typical Unbalanced FEXT % Typical Cross Talk Pulse Rise Time (ns)
10 ft. sample length 5.2 6.2 3 ns
10 ft. sample length 4.2 5 5 ns
10 ft. sample length 3.3 3.8 7 ns

Courant

Max. Recommended Current [A]
1.5 Amps per Conductor at 20ºC

Voltage

Dielectric Withstand Voltage UL Voltage Rating
2000 V 300 V

Plage de température de fonctionnement

-40°C à +105°C

Poids câble en vrac

56 lbs/1000ft

Rayon de cintrage minimum (ensemble du câble)

2.4

Rayon de courbure minimal des axes mineurs

0.5 in

Conformité au style UL AWM

AWM 2651

Conformité CSA AWM

I A

Conformité aux directives européennes

Oui

Marquage CE UE

Oui

CA Prop 65 (CJ pour fils et câbles)

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Utilisation – Intérieur

Oui

Inflammabilité UL

VW-1

Tension nominale UL

300 V

Plénum (oui/non)

Non

Mise à jour et révision

Numéro de révision : 0.327 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.327 Date de révision : 03-02-2025


Report An Error

Références des pièces

Article n° Couleur Longueur UPC
9L26034 008H100 Gris 100 pi 612825221562
