Numéro de produit: 9L30050

Câble plat gris, pas de 0,025 po, série 9L300XX, n° #30-50c, gaine PVC

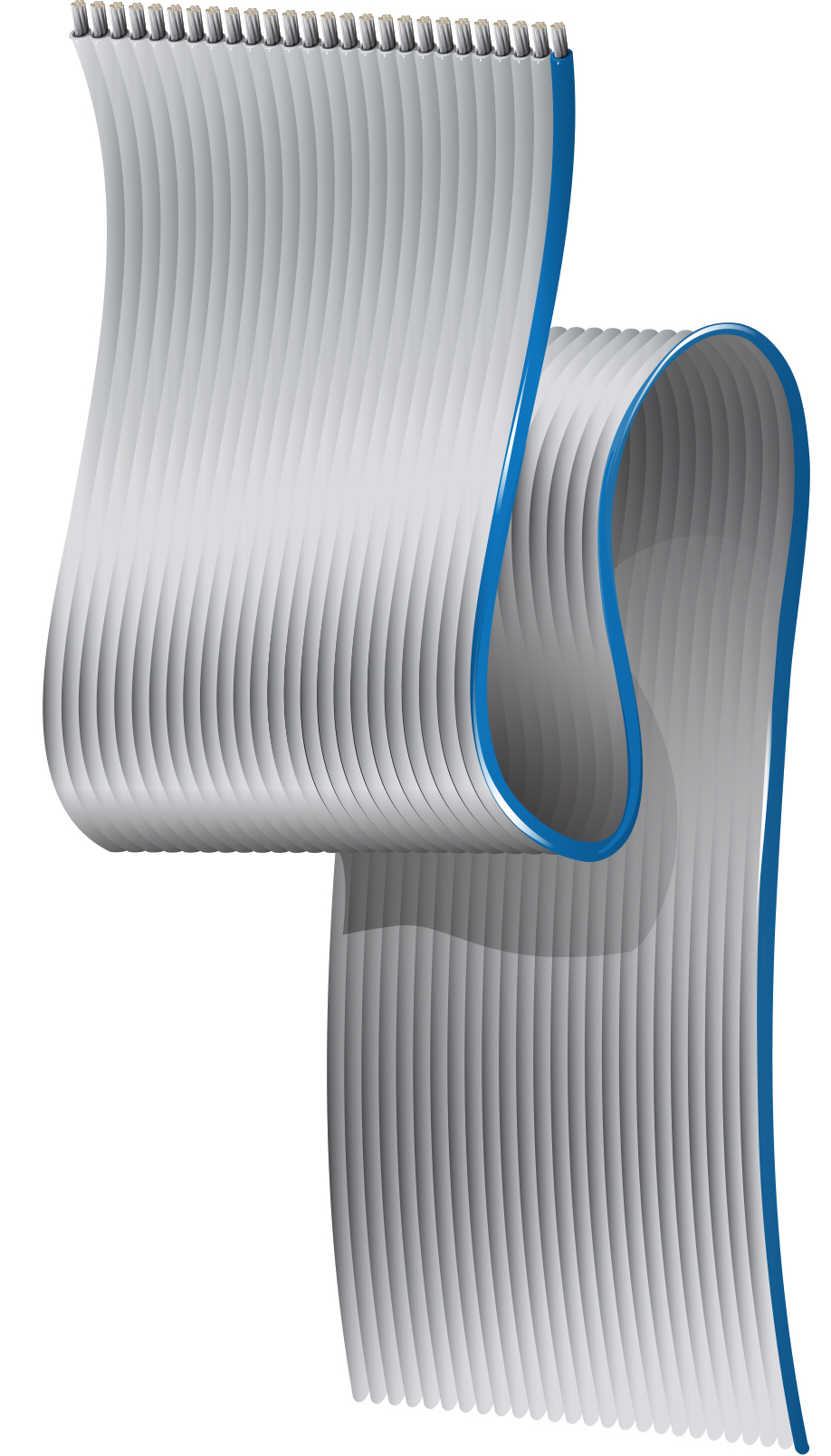

Câble plat miniaturisé gris, pas de 0,025", série 9L300XX, 50 conducteurs, calibre 30 AWG (7 x 38), cuivre étamé, isolation PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9L30050
  • 9L30050
1 de 1

Spécifications

Expand All

Applications recommandées

Interconnexion interne, câblage interne des équipements électroniques, densité de signal plus élevée, flexibilité de conception, terminaison de masse fiable aux connecteurs IDC standard

Conducteur

AWG Stranding Material
30 7x38 TC - Tinned Copper

Nombre de conducteurs

50

isolation

Material Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.008 in

Nuancier

Color
Gray

Notes du tableau du nuancier1

Le premier conducteur a une rayure rouge

Espacement des conducteurs

.025 + /- .002 po

Espacement des conducteurs centre à centre extérieur

1.225 + /- .007 po

Gaine extérieure 1, largeur nominale

1.250 +/- .007 in

Gaine extérieure 1, section plate épaisse nominale

0.027 in

Résistance en courant continu du conducteur

Nominal Conductor DCR
108 Ohm/1000ft

Capacité

Element Nom. Capacitance Conductor to Conductor
@ 1 kHz (GS) 18 pF/ft
@ 1 kHz (GSG) 32 pF/ft
@ 1 MHz (GS) 14 pF/ft
@ 1 MHz (GSG) 24 pF/ft

Min Insulation Resistance

10 000 MOhm

Inductance

Element Nominal Inductance
@ 1 MHz (GS) 0.21 µH/ft
@ 1 MHz (GSG) 0.14 µH/ft

Impédance

Nominal Balanced Characteristic Impedance Description Nominal Characteristic Impedance Nominal Characteristic Impedance Description
(GS) 105 Ohm (GS)
(GSG) 70 Ohm (GSG)

Haute fréquence (nominale/typique)

Frequency [MHz] Nom. Insertion Loss
10 MHz 5.4 dB/100ft
20 MHz 9.5 dB/100ft
30 MHz 14.1 dB/100ft
40 MHz 18 dB/100ft
50 MHz 20.1 dB/100ft
60 MHz 24.9 dB/100ft
70 MHz 26.5 dB/100ft
80 MHz 30 dB/100ft
90 MHz 30.6 dB/100ft
100 MHz 33 dB/100ft

Notes du tableau des hautes fréquences (nominales/typiques)

GSG = Mode signal de masse-masse

Délai

Nominal Delay Nominal Velocity of Propagation (VP) [%]
1.52 ns/ft 66%

Diaphonie asymétrique

Element Typical Unbalanced NEXT % Typical Unbalanced FEXT % Typical Cross Talk Pulse Rise Time (ns)
10 ft. sample length 6 7.1 3 ns
10 ft. sample length 5.4 7 5 ns
10 ft. sample length 5 6.6 7 ns

Courant

Max. Recommended Current [A]
0.5 Amps per Conductor at 20ºC

Voltage

Dielectric Withstand Voltage UL Voltage Rating
2000 V 150 V

Plage de température de fonctionnement

-40°C à +105°C

Poids câble en vrac

33 lbs/1000ft

Rayon de courbure minimal des axes mineurs

0.5 in

Conformité au style UL AWM

AWM 2678

Conformité CSA AWM

II A

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/EU (amendement RoHS 2)

Oui

Conformité aux directives européennes

Oui

Marquage CE UE

Oui

CA Prop 65 (CJ pour fils et câbles)

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Utilisation – Intérieur

Oui

Inflammabilité UL

VW-1

Tension nominale UL

150 V

Plénum (oui/non)

Non

Mise à jour et révision

Numéro de révision : 0.325 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.325 Date de révision : 03-02-2025


Report An Error

Références des pièces

Article n° Couleur Longueur UPC
9L30050 008H100 Gris 100 pi 612825221777
