Numéro de produit: 9R28014

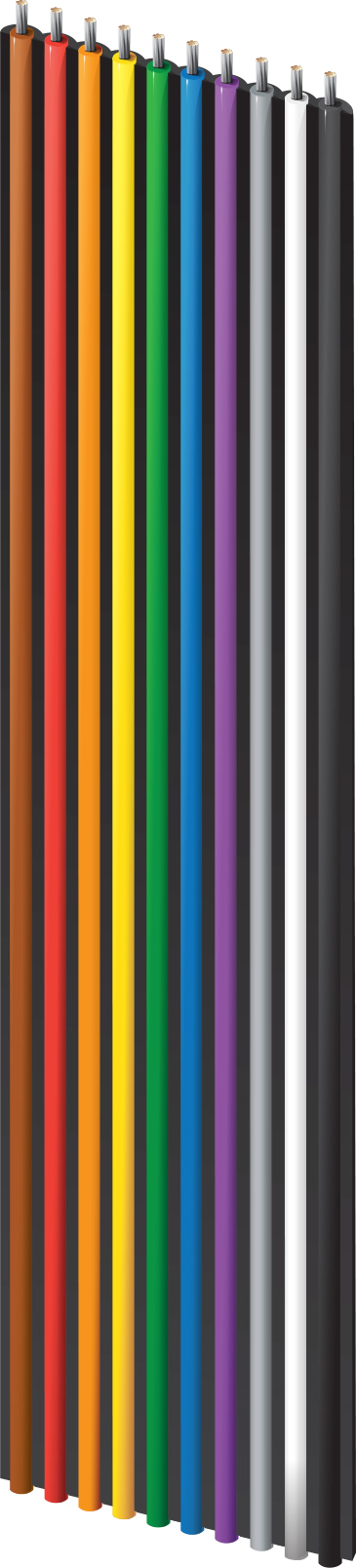

Câble ruban arc-en-ciel, pas de 0,050 po, série 9R280XX, #28-14c, gaine PVC

Câble ruban arc-en-ciel, pas de 0,050 po, série 9R280XX, 14 conducteurs, calibre 28 AWG (7 x 36), cuivre étamé, conducteurs isolés en PVC sur substrat PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9R28014
5 de 5

Spécifications

Expand All

Applications recommandées

Interconnexion interne, câblage interne des équipements électroniques, codé par couleur pour une identification rapide & Traçage de circuit, dérivations faciles pour le routage des circuits, conçu pour une terminaison de masse avec des connecteurs IDC standard

Conducteur

AWG Stranding Material
28 7x36 TC - Tinned Copper

Nombre de conducteurs

14

isolation

Material Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.010 in

Nuancier

Number Color
1 Brown
2 Red
3 Orange
4 Yellow
5 Green
6 Blue
7 Purple
8 Gray
9 White
10 Black
Over 10 conductors Repeat as required

Espacement des conducteurs

.050 + /- .003 po

Espacement des conducteurs centre à centre extérieur

.650 + /- .006 po

Épaisseur et matériau du support

0,010 po, PVC transparent

Gaine extérieure 1, largeur nominale

.700 +/- .006 in

Gaine extérieure 1, section plate épaisse nominale

0.036 in

Résistance en courant continu du conducteur

Nominal Conductor DCR
68.2 Ohm/1000ft

Capacité

Element Nom. Capacitance Conductor to Conductor
@ 1 kHz (GSG) 18 pF/ft
@ 1 MHz (GS) 10 pF/ft
@ 1 MHz (GSG) 15 pF/ft

Min Insulation Resistance

10 000 MOhm

Inductance

Element Nominal Inductance
@ 1 MHz (GS) 0.29 µH/ft
@ 1 MHz (GSG) 0.2 µH/ft

Impédance

Nominal Balanced Characteristic Impedance Description Nominal Characteristic Impedance Nominal Characteristic Impedance Description
(GS) 150 Ohm (GS)
(GSG) 105 Ohm (GSG)

Haute fréquence (nominale/typique)

Frequency [MHz] Nom. Insertion Loss
10 MHz 2.8 dB/100ft
20 MHz 4.8 dB/100ft
30 MHz 6.5 dB/100ft
40 MHz 8.3 dB/100ft
50 MHz 9.8 dB/100ft
60 MHz 12 dB/100ft
70 MHz 13 dB/100ft
80 MHz 14 dB/100ft
90 MHz 15.8 dB/100ft
100 MHz 17 dB/100ft

Notes du tableau des hautes fréquences (nominales/typiques)

GS = Mode masse-signal ; GSG = Mode masse-signal-masse

Délai

Nominal Delay Nominal Velocity of Propagation (VP) [%]
1.40 ns/ft 72%

Diaphonie asymétrique

Element Typical Unbalanced NEXT % Typical Unbalanced FEXT % Typical Cross Talk Pulse Rise Time (ns)
10 ft. sample length 4.8 7 3 ns
10 ft. sample length 3.5 4.7 5 ns
10 ft. sample length 3 3 7 ns

Courant

Max. Recommended Current [A]
1 Amp per Conductor at 20ºC

Voltage

Dielectric Withstand Voltage UL Voltage Rating
2000 V 300 V

Plage de température de fonctionnement

-20°C à +105°C

Poids câble en vrac

17 lbs/1000ft

Rayon de courbure minimal des axes mineurs

0.5 in

Conformité au style UL AWM

AWM 20932

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/EU (amendement RoHS 2)

Oui

Conformité aux directives européennes

Oui

Marquage CE UE

Oui

CA Prop 65 (CJ pour fils et câbles)

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Utilisation – Intérieur

Oui

Inflammabilité UL

VW-1

Tension nominale UL

300 V

Plénum (oui/non)

Non

Mise à jour et révision

Numéro de révision : 0.333 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.333 Date de révision : 03-02-2025


Report An Error

Références des pièces

Article n° Couleur Type de conditionnement Longueur UPC
9R28014 000100 Aucune Bobine 100 pi 612825221821
