Numéro de produit: 9R28016

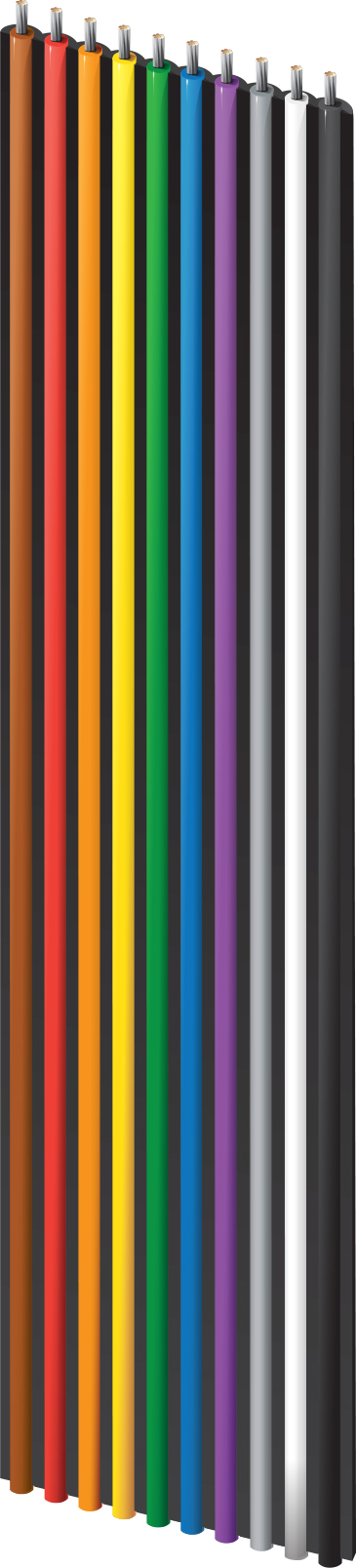

Câble ruban arc-en-ciel, pas de 0,050 po, série 9R280XX, #28-16c, gaine PVC

Câble ruban arc-en-ciel, pas de 0,050 po, série 9R280XX, 16 conducteurs, calibre 28 AWG (7 x 36), cuivre étamé, conducteurs isolés en PVC sur substrat PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9R28016
  • 9R28016
1 de 1

Spécifications

Expand All

Applications recommandées

Interconnexion interne, câblage interne des équipements électroniques, codé par couleur pour une identification rapide & Traçage de circuit, dérivations faciles pour le routage des circuits, conçu pour une terminaison de masse avec des connecteurs IDC standard

Conducteur

Size Stranding Material
28 7x36 TC - Tinned Copper

isolation

Material Nom. Thickness Color Code
PVC - Polyvinyl Chloride 0.010 in (0.25 mm) Brown, Red, Orange, Yellow, Green, Blue, Purple, Gray, White, Black, Repeat as required

Espacement des conducteurs centre à centre

.050 + /- .003 po

Espacement des conducteurs centre à centre extérieur

.750 +/- .008 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
68.2 Ohm/1000ft (224 Ohm/km) 18 pF/ft (59 pF/m) 150 Ohm 1.40 ns/ft 0.29 µH/ft (0.95 µH/m) 72% 1 Amp per Conductor at 20ºC
10 pF/ft (33 pF/m) 105 Ohm 0.2 µH/ft (0.66 µH/m)
15 pF/ft (49 pF/m)

Diaphonie asymétrique

Element Typical Unbalanced NEXT % Typical Unbalanced FEXT % Typical Cross Talk Pulse Rise Time
10 ft. sample length 4.8 7 3 ns
10 ft. sample length 3.5 4.7 5 ns
10 ft. sample length 3 3 7 ns

Haute fréquence (nominale/typique)

Frequency [MHz] Nom. Insertion Loss (Attenuation)
10 2.8 dB/100ft
20 4.8 dB/100ft
30 6.5 dB/100ft
40 8.3 dB/100ft
50 9.8 dB/100ft
60 12 dB/100ft
70 13 dB/100ft
80 14 dB/100ft
90 15.8 dB/100ft
100 17 dB/100ft

Notes du tableau des hautes fréquences (nominales/typiques)

GS = Mode masse-signal ; GSG = Mode masse-signal-masse

Voltage

UL Voltage Rating
300 V

Température

Operating
-20°C to +105°C

Poids câble en vrac

19 lb/1000 pi (28 kg/km)

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

VW-1

Conformité AWM

AWM 20932

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.320 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.320 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
9R28016 000100 Aucune Bobine 100 pi 612825221845
