Fil de connexion

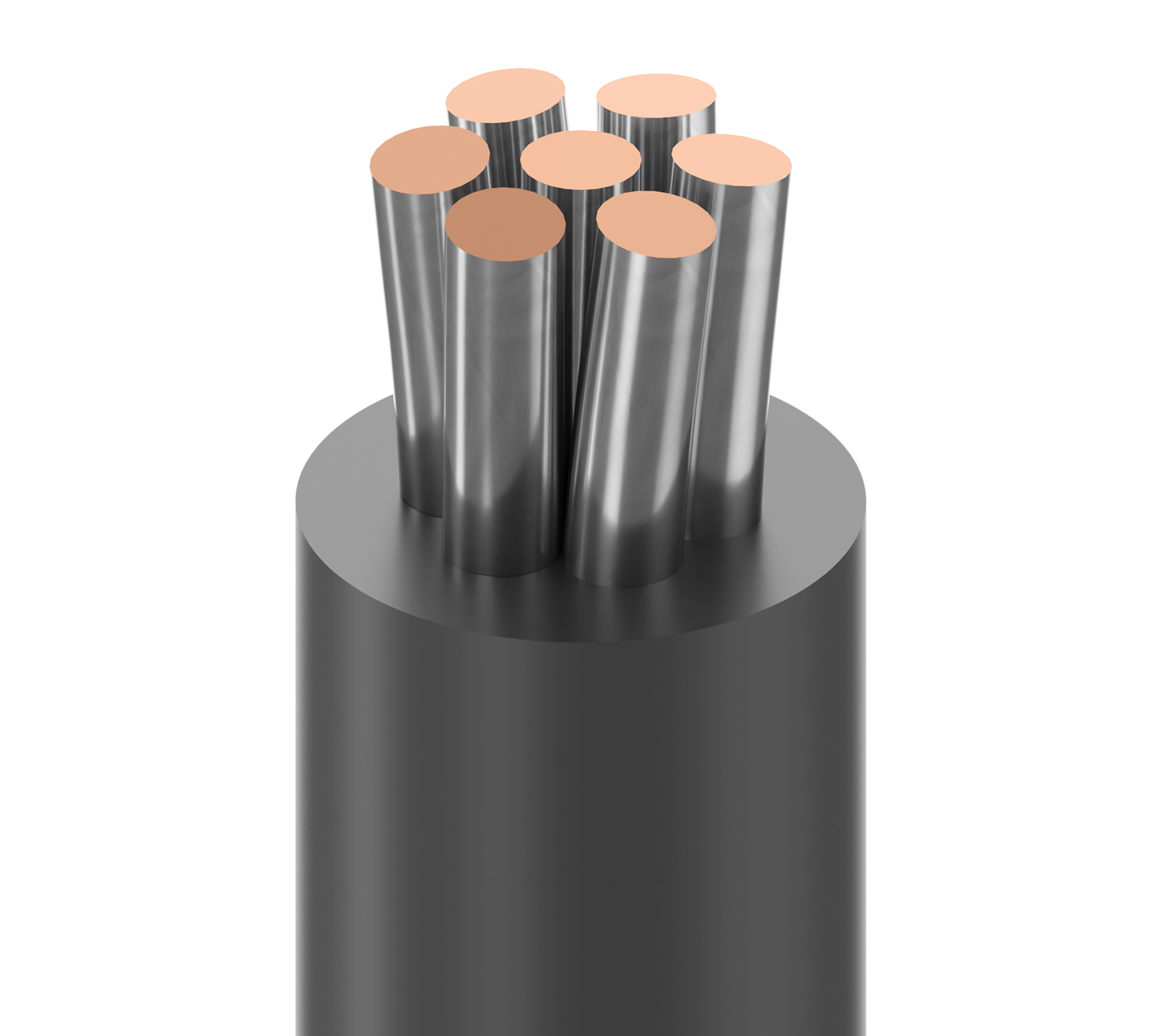

Fil conducteur en plastique basse température, 22 AWG (7 x 30), monobrin en cuivre étamé, isolation PVC, AWM 1007, type CSA TR-64, 300 V 90 °C VW-1

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Circuits d'interconnexion, câblage interne d'équipements informatiques et électroniques, câblage interne d'appareils

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	1	22	7x30	TC - Tinned Copper (Uni-Strand®)

isolation

Material	Nom. Thickness	Nom. Insulation Diameter
PVC - Polyvinyl Chloride	0.016 in (0.41 mm)	0.062 in (1.6 mm)

Diamètre total du câble (nominal)	1,6 mm (0,062) po

Caractéristiques électriques

Voltage

UL Voltage Rating	Voltage Rating
300 V	300 V

Caractéristiques mécaniques

Température

UL Temperature
80°C

Rayon de courbure

Stationary Min.	Installation Min.
0.07 in (1.8 mm)	0.07 in (1.8 mm)

Tension de traction maximum	4.1 kg (9.1 livres)
Poids câble en vrac	3,6 lb/1000 pi

Normes et conformité

Inflammabilité/réaction au feu	VW-1
Conformité AWM	AWM 1007 (300 V 80°C), TR-64
Conformité aux normes militaires	s/o
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Historique

Mise à jour et révision	Numéro de révision : 0.473 Date de révision : 20-02-2026
Note de bas de page	PEUT CONTENIR PLUS DE 1 PIÈCE. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 200' ., U - AJOUTS DE COUCHE DE FINITION EN STOCK COULEURS UNIES. COMMANDE MINIMUM 10 000' PAR COMBINAISON DE COULEURS. (VOIR TABLEAU D'ADDITION DE COUCHE DE FINITION), Z - LA MISE EN PLACE FINALE PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES ROULEAUX ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS À PARTIR DE LA LONGUEUR INDIQUÉE., C - MISE EN PLACE DE LA BOBINE DE LA CAISSE.

Mise à jour et révision

Numéro de révision : 0.473 Date de révision : 20-02-2026

Note de bas de page

PEUT CONTENIR PLUS DE 1 PIÈCE. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 200' ., U - AJOUTS DE COUCHE DE FINITION EN STOCK COULEURS UNIES. COMMANDE MINIMUM 10 000' PAR COMBINAISON DE COULEURS. (VOIR TABLEAU D'ADDITION DE COUCHE DE FINITION), Z - LA MISE EN PLACE FINALE PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES ROULEAUX ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS À PARTIR DE LA LONGUEUR INDIQUÉE., C - MISE EN PLACE DE LA BOBINE DE LA CAISSE.

Information

Mise à jour et révision	Numéro de révision : 0.473 Date de révision : 20-02-2026
Note de bas de page	PEUT CONTENIR PLUS DE 1 PIÈCE. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 200' ., U - AJOUTS DE COUCHE DE FINITION EN STOCK COULEURS UNIES. COMMANDE MINIMUM 10 000' PAR COMBINAISON DE COULEURS. (VOIR TABLEAU D'ADDITION DE COUCHE DE FINITION), Z - LA MISE EN PLACE FINALE PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES ROULEAUX ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS À PARTIR DE LA LONGUEUR INDIQUÉE., C - MISE EN PLACE DE LA BOBINE DE LA CAISSE.

Mise à jour et révision

Numéro de révision : 0.473 Date de révision : 20-02-2026

Note de bas de page

Report An Error

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	UPC	Note de bas de page
32822 0105000	Noir	Bobine	5,000 pi	612825143307	C I U Z
32822 0055000	Vert foncé	Bobine	5,000 pi	612825143284	I U Z
32822 0035000	Orange	Bobine	5,000 pi	612825143277	I U Z
32822 0025000	Rouge	Bobine	5,000 pi	612825143260	I U Z
32822 0095000	Blanc	Bobine	5,000 pi	612825143291	C I U Z
