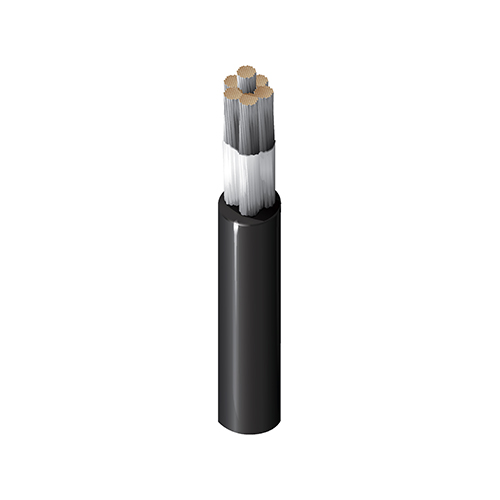

Numéro de produit: 37116

Fil de connexion, #16 Str TC, EPDM Ins, AWM 3340 AWM 3374

Fil conducteur en caoutchouc, 16 AWG (26 x 30), cuivre étamé, isolation EPDM, AWM 3340 AWM 3374 CSA TYPE CL1254 600 V 125 °C FLEXIBLE 150 °C SANS FLEXIBLE

  • Disponibilité:
    Mondial
  • Statut:
    Actif
37116
  • 37116
1 de 1

Spécifications

Expand All

Applications recommandées

Classe 130(B), 155(F) et également dans certains systèmes de fils de moteur 180(H), haute température, câblage interne des appareils

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 1 16 26x30 TC - Tinned Copper

isolation

Material Nom. Thickness Nom. Insulation Diameter
EPDM - Ethylene Propylene Diene Monomer 0.048 in (1.2 mm) 0.154 in (3.91 mm)

Diamètre total du câble (nominal)

3,91 mm (0,154) po

Voltage

UL Voltage Rating
600 V RMS

Température

UL Temperature
150°C

Rayon de courbure

Stationary Min. Installation Min.
0.62 in (16 mm) 0.62 in (16 mm)

Tension de traction maximum

15.9 kg (35.1 livres)

Poids câble en vrac

17 lb/1000 pi

Durabilité

CA Prop 65

Conformité AWM

AWM 3340, AWM 3374

Conformité CEC / C(UL)

CL-1254

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.458 Date de révision : 07-09-2025

Note de bas de page

F - PEUT CONTENIR PLUS DE 1 PIÈCE. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 50'., C - MONTAGE EN BOBINE DE CAISSE., I - PEUT CONTENIR PLUS D'UNE PIÈCE. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 200'., M - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -10 % À +0 % DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.458 Date de révision : 07-09-2025

Note de bas de page

F - PEUT CONTENIR PLUS DE 1 PIÈCE. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 50'., C - MONTAGE EN BOBINE DE CAISSE., I - PEUT CONTENIR PLUS D'UNE PIÈCE. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 200'., M - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -10 % À +0 % DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
37116 010500 Noir Bobine 500 pi 612825146971 F
37116 0104000 Noir Bobine 4,000 pi 612825146964 C I
37116 0105000 Noir Bobine 5,000 pi 612825146988 M
37116 013500 Bleu foncé Bobine 500 pi 612825146995 F
37116 005500 Vert foncé Bobine 500 pi 612825146957 F
37116 002500 Rouge Bobine 500 pi 612825146933 F
37116 009500 Blanc Bobine 500 pi
37116 004500 Jaune Bobine 500 pi 612825146940 F
