Numéro de produit: 8523

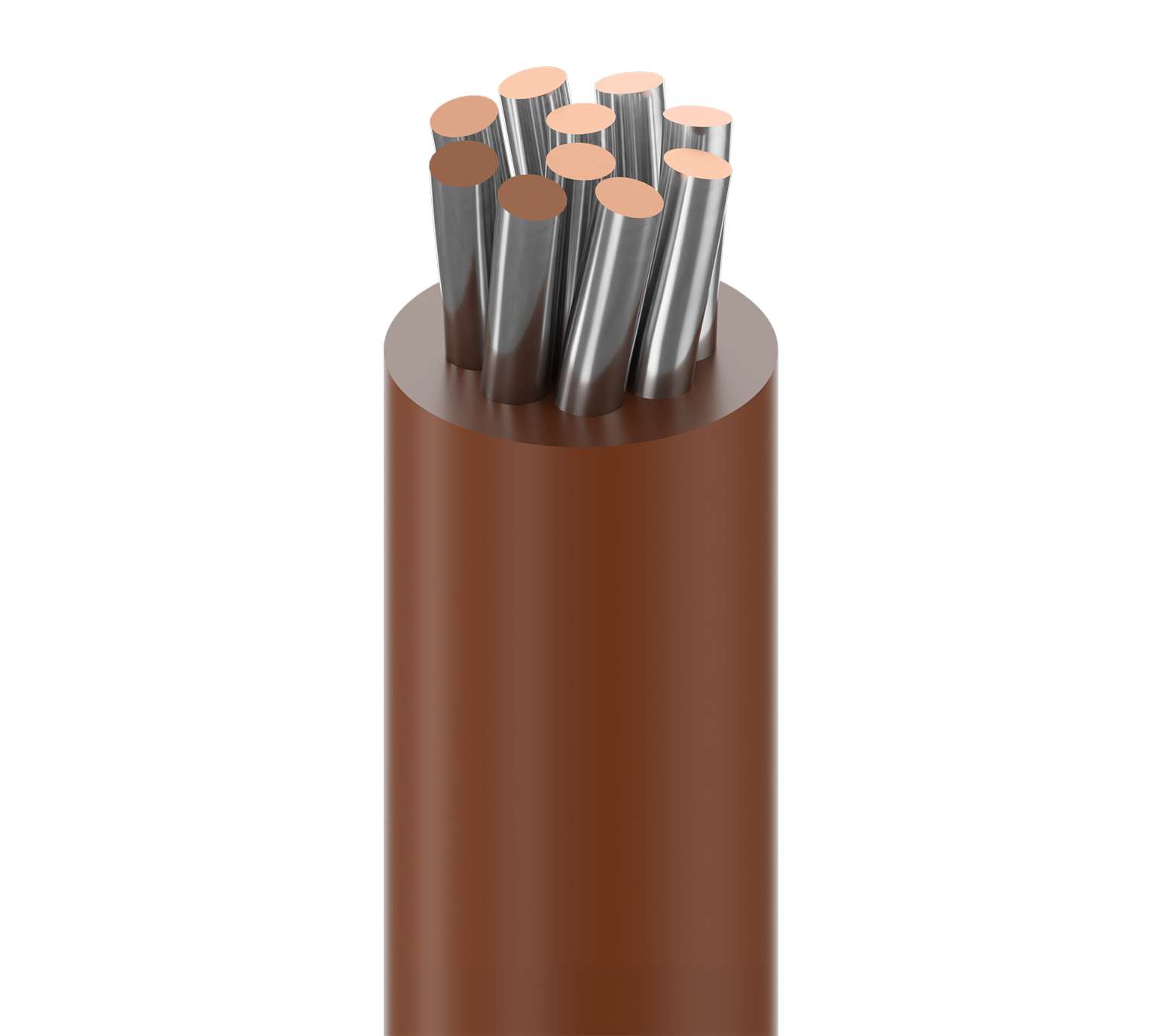

Fil conducteur, n° 20 Str TC, gaine PVC, TYPE MW MIL-W-76C-PVC

Fil conducteur en plastique basse température, 20 AWG (10 x 30), cuivre étamé, isolation PVC, type MW MIL-W-76C-PVC 1 000 V 80 °C

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8523
  • 8523
1 de 1

Spécifications

Expand All

Applications recommandées

Circuits d'interconnexion, câblage interne d'équipements informatiques et électroniques, (type MW) applications MIL-W-76C-Low Temp

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 1 20 AWG 10x30 TC - Tinned Copper

isolation

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.07 in (1.8 mm)

Diamètre total du câble (nominal)

1,8 mm (0,070) po

Électricité

Nom. Conductor DCR Max. Current
9.85 Ohm/1000ft Single conductor in free air @ 30ºC: 12.0 A

Voltage

Voltage Rating
1000 V RMS

Température

UL Temperature Operating
80°C -40°C To +80°C

Rayon de courbure

Stationary Min. Installation Min.
0.07 in (1.8 mm) 0.07 in (1.8 mm)

Tension de traction maximum

5.9 kg (13 livres)

Poids câble en vrac

5 livres/1000 pieds

Environnement compatible

Extérieur

Durabilité

CA Prop 65

Conformité aux normes militaires

MIL-W-76C Type MWP

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Mise à jour et révision

Numéro de révision : 0.486 Date de révision : 07-09-2025

Note de bas de page

P - COULEURS DES RAYURES SUR COULEURS UNIES AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100' ., A - COULEURS DE RAYURES EN STOCK.

Mise à jour et révision

Numéro de révision : 0.486 Date de révision : 07-09-2025

Note de bas de page

P - COULEURS DES RAYURES SUR COULEURS UNIES AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100' ., A - COULEURS DE RAYURES EN STOCK.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8523 010100 Noir Bobine 100 pi 612825347859
8523 0101000 Noir Bobine 1,000 pi 612825211976 P
8523 013100 Bleu foncé Bobine 100 pi 612825211990
8523 0131000 Bleu foncé Bobine 1,000 pi 612825212003 P
8523 006100 Bleu clair Bobine 100 pi 612825211877
8523 0061000 Bleu clair Bobine 1,000 pi 612825211884 P
8523 001100 Brun Bobine 100 pi 612825211754
8523 0011000 Brun Bobine 1,000 pi 612825347842 P
8523 008100 Gris Bobine 100 pi 612825211914
8523 0081000 Gris Bobine 1,000 pi 612825211921 P
8523 005100 Vert foncé Bobine 100 pi 612825211853
8523 0051000 Vert foncé Bobine 1,000 pi 612825211860 P
8523 003100 Orange Bobine 100 pi 612825211808
8523 0031000 Orange Bobine 1,000 pi 612825211815 P
8523 002100 Rouge Bobine 100 pi 612825211778
8523 0021000 Rouge Bobine 1,000 pi 612825211785 P
8523 007100 Violet Bobine 100 pi 612825211891
8523 0071000 Violet Bobine 1,000 pi 612825211907 P
8523 009100 Blanc Bobine 100 pi 612825211938
8523 0091000 Blanc Bobine 1,000 pi 612825211945 P
8523 0141000 Blanc, rayure noire Bobine 1,000 pi 612825212010 A
8523 018100 Blanc, rayure bleue Bobine 100 pi 612825212034 A
8523 0181000 Blanc, rayure bleue Bobine 1,000 pi 612825212041 A
8523 0211000 Blanc, rayure grise Bobine 1,000 pi 612825212058 A
8523 0161000 Blanc, rayure verte Bobine 1,000 pi 612825212027 A
8523 004100 Jaune Bobine 100 pi 612825211822
8523 0041000 Jaune Bobine 1,000 pi 612825211839 P
