Numéro de produit: 9910

Fil de plomb, #10 Str TC, PVC Ins, AWM 1015 AWM 1230

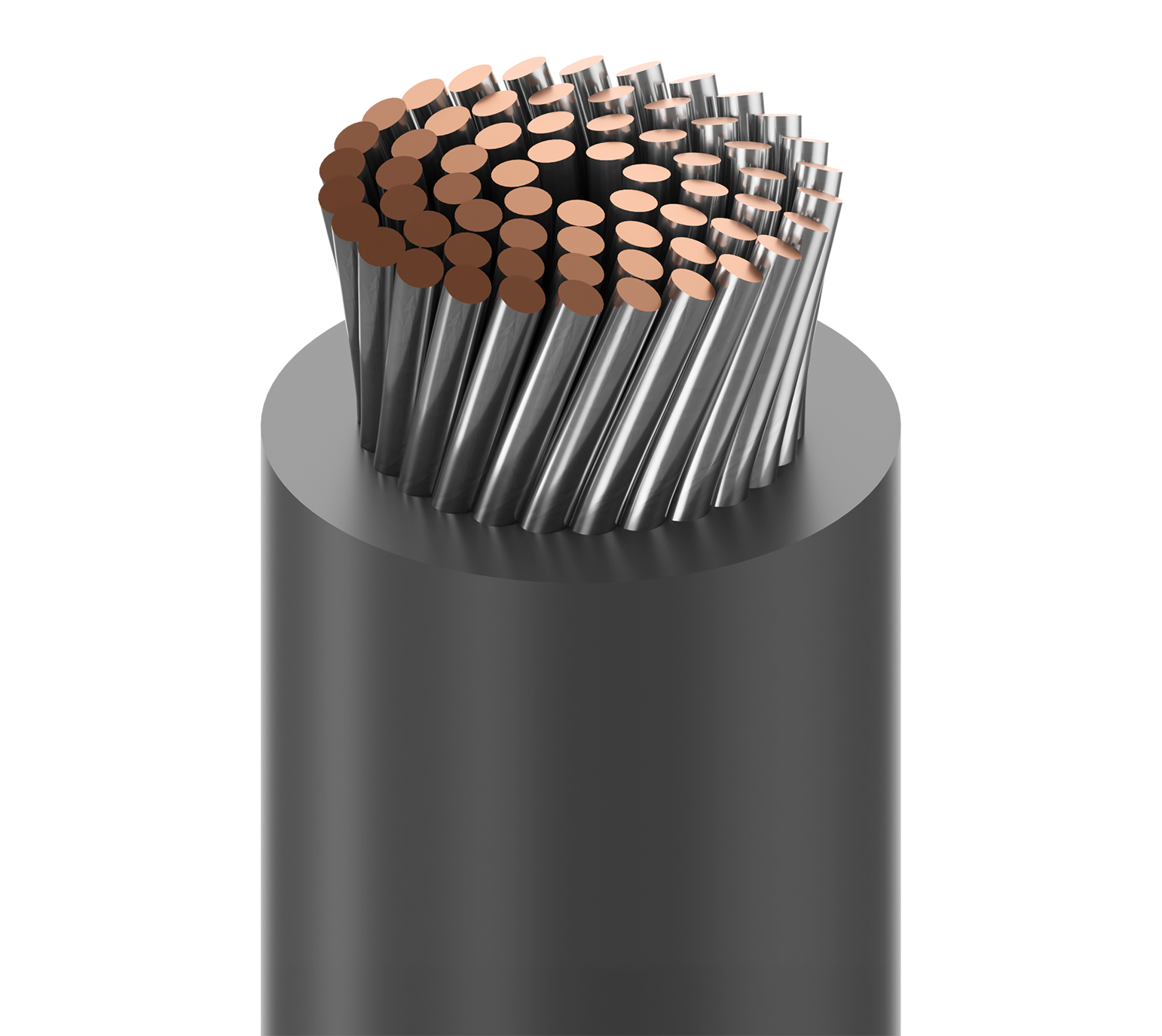

Fil conducteur en plastique basse température, 10 AWG (65 x 28), cuivre étamé, isolation PVC, AWM 1015, AWM 1230, CSA type TEW JQA-F 600 V 105 °C

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9910
  • 9910
1 de 1

Spécifications

Expand All

Applications recommandées

Circuits d'interconnexion, câblage interne d'équipements informatiques et électroniques, câblage interne d'appareils, fil de machines-outils

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 1 10 AWG 65x28 TC - Tinned Copper

isolation

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.033 in (0.84 mm) 0.18 in (4.6 mm)

Diamètre total du câble (nominal)

4,6 mm (0,18) po

Électricité

Nom. Conductor DCR Max. Current
6.5 Ohm/1000ft Single conductor in free air @ 30ºC: 6.5 A

Blindage extérieur nominal DCR@Cond DCR1-cnv

6 Ohm/km (1,8 Ohm/1000 pieds)

Voltage

UL Voltage Rating
600 V RMS

Température

UL Temperature Operating
105°C -30°C To +105°C

Rayon de courbure

Stationary Min. Installation Min.
1.8 in (46 mm) 1.8 in (46 mm)

Tension de traction maximum

52.2 kg (115 livres)

Poids câble en vrac

43 lb/1000 pi

Environnement compatible

Intérieur, extérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

VW-1

Conformité NEC / UL

Article 310, MTW ou TW

Conformité AWM

AWM 1015, AWM 1230, CSA AWM I A/B

Conformité CEC / C(UL)

TEW

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Mise à jour et révision

Numéro de révision : 0.488 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.488 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9910 010100 Noir Bobine 100 pi 612825260790
9910 010250 Noir Bobine 250 pi 612825260813
9910 0102000 Noir Bobine 2,000 pi 612825260806 C
9910 002100 Rouge Bobine 100 pi 612825260714
9910 002250 Rouge Bobine 250 pi 612825260738
9910 0022000 Rouge Bobine 2,000 pi 612825260721 C
9910 009100 Blanc Bobine 100 pi 612825260769
9910 009250 Blanc Bobine 250 pi 612825260783
9910 0092000 Blanc Bobine 2,000 pi 612825260776 C
9910 004100 Jaune Bobine 100 pi 612825260745
9910 004250 Jaune Bobine 250 pi 612825260752
