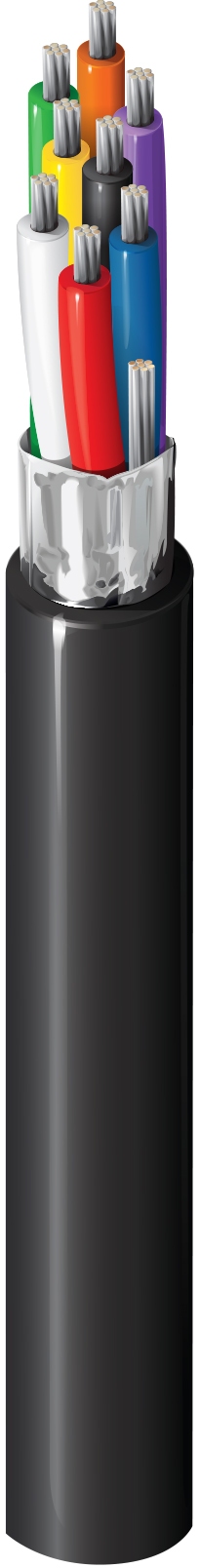

Numéro de produit: 1213A

Interconnexion médicale pour instruments, #26-8c, TC, PVC, feuille O/A, gaine PVC, CL2X

Interconnexion pour ordinateur, instrument, conducteurs en cuivre étamé toronné 26 AWG (7x34), isolation en PVC, blindage Duofoil® (couverture à 100 %), fil de drainage en cuivre étamé toronné 26 AWG, gaine en PVC. &

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1213A
  • 1213A
1 de 1

Spécifications

Expand All

Applications recommandées

à utiliser avec les connecteurs Molex SEMMCONN/AMP SDL ; communications informatiques ; interconnexions électroniques médicales ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 8 26 7x34 TC - Tinned Copper

isolation

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.048 in (1.2 mm) Black, Purple, Red, Blue, Green, Orange, Yellow, White

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Tri-Laminate (Alum+Poly+Alum) 100% 26 AWG (7x34) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.0385 in (0.978 mm) 0.239 in (6.07 mm)

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Velocity of Prop. Max. Current
44.4 Ohm/1000ft 26 pF/ft (85 pF/m) 60% 1.12 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

15,5 Ohm/1000 pieds (50,9 Ohm/km)

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
90°C -20°C To +90°C

Rayon de courbure

Stationary Min. Installation Min.
2.39 in (60.7 mm) 2.39 in (60.7 mm)

Tension de traction maximum

13.1 kg (28.8 livres)

Poids câble en vrac

21 lb/1000 pi

Environnement compatible

Résistance à la lumière, enfouissement

Inflammabilité/réaction au feu

VW-1

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 725, CL2X

Conformité AWM

AWM 2464

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Notes

AMP est une marque déposée d'AMP, Inc.

Mise à jour et révision

Numéro de révision : 0.505 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.505 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
1213A 010500 Noir Bobine 500 pi 612825108672
1213A 0101000 Noir Bobine 1,000 pi 612825108665
