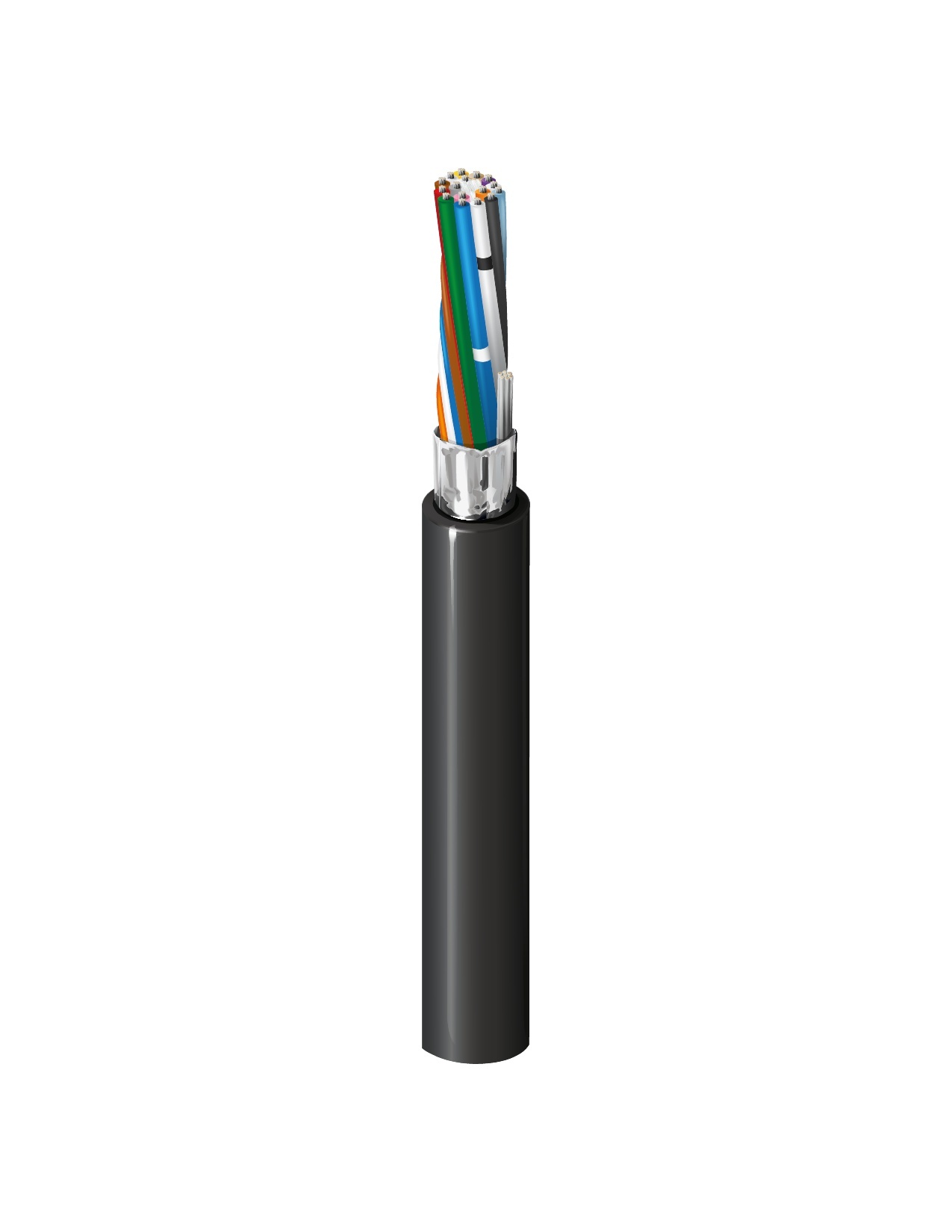

Numéro de produit: 1214A

Interconnexion médicale pour instruments, #26-16c, TC, PVC, feuille O/A, gaine PVC, CL2X

Interconnexion pour ordinateur, instrument, conducteurs en cuivre étamé toronné 26 AWG (7x34), isolation en PVC, blindage Duofoil® (couverture à 100 %), fil de drainage en cuivre étamé toronné 26 AWG, gaine en PVC. &

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1214A
5 de 5

Spécifications

Expand All

Applications recommandées

à utiliser avec les connecteurs Molex SEMMCONN/AMP SDL ; communications informatiques ; interconnexions électroniques médicales ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 16 26 AWG 7x34 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.0145 in (0.368 mm) 0.048 in (1.2 mm) White w/Red Stripe, White w/Brown Stripe, White w/Black Stripe, Black, Red, Brown, Purple, Blue, Green, Gray, Aqua, Tan, Pink, Orange, White, Yellow

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Tri-Laminate (Alum+Poly+Alum) 100% 26 AWG (7x34) TC

Gaine extérieure

Separator Material Nom. Thickness Nom. Diameter Ripcord
Tape PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.301 in Yes

Diamètre total du câble (nominal)

0.301 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Velocity of Prop. Max. Current
47 Ohm/1000ft 26 pF/ft (85 pF/m) 60% 0.8 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

19,0 Ohm/1000 pieds (62,3 Ohm/km)

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
90°C -30°C To +90°C

Rayon de courbure

Stationary Min. Installation Min.
3.01 in (76.5 mm) 3.01 in

Tension de traction maximum

27 kg (60 livres)

Poids câble en vrac

52 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

VW-1, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 725, CL2X

Conformité AWM

AWM 2464

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

AMP est une marque déposée d'AMP, Inc.

Mise à jour et révision

Numéro de révision : 0.396 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.396 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
1214A 0101000 Noir 612825108894 C
