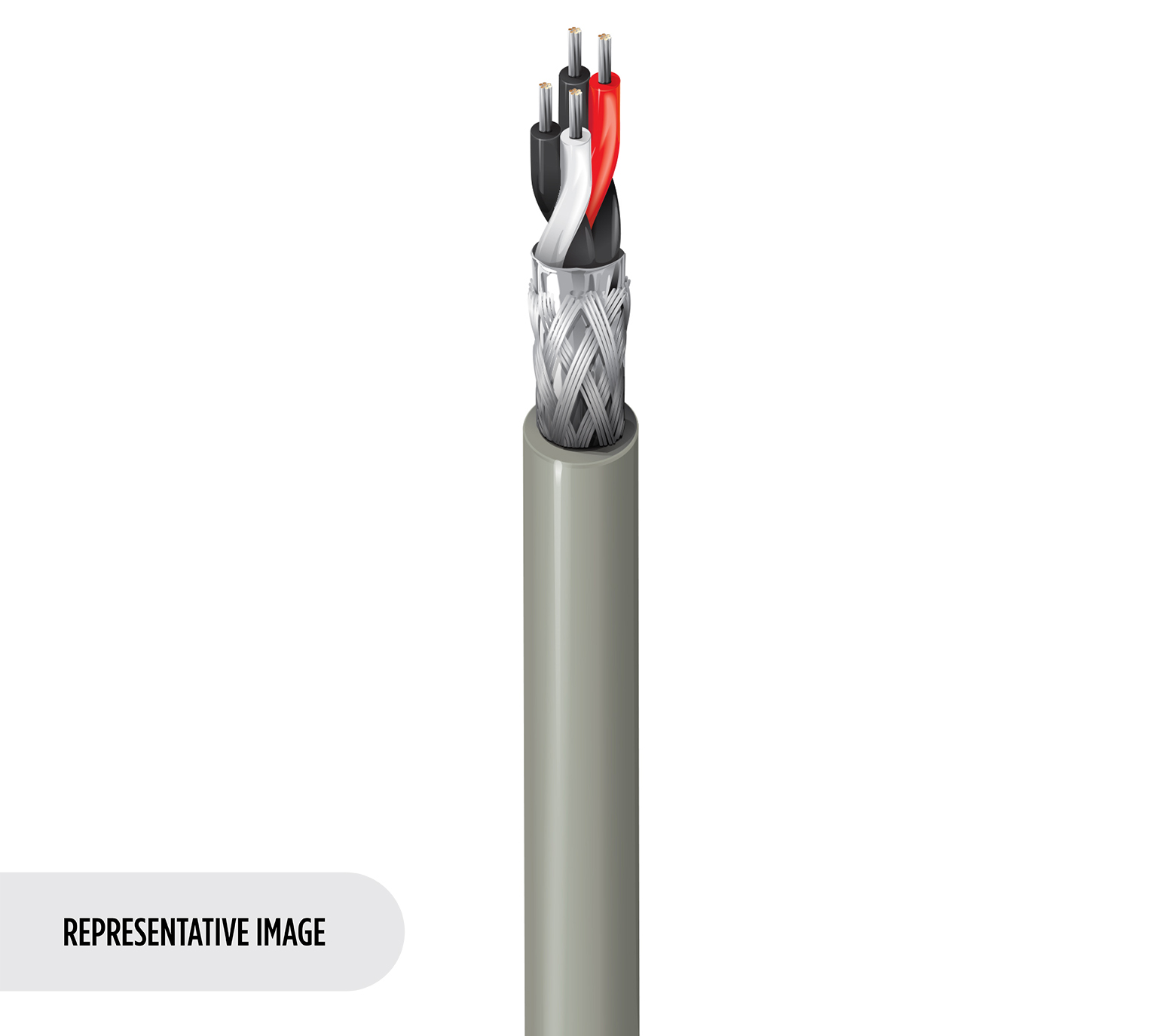

Câble multiconducteur 8102NH

Conducteurs TC toronnés 24 AWG (7x32) à 2 paires, isolation Datalene®, paires torsadées, blindage global Beldfoil® (couverture à 100 %) + tresse TC (couverture à 65 %), fil de drain TC toronné 24 AWG, gaine LSZH, résistance aux flammes IEC 60332-3-24 cat.C

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	RS-232 applications à distance étendue ; applications RS-422 ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau

Détails de la construction

Conducteur

Size	Stranding	Material
24	7x32	TC - Tinned Copper

isolation

Material	Nom. Insulation Diameter	Color Code	Notes
PE - Polyethylene (Foam)	1.24 mm (0.0488 in)	White & Blue; Blue & White, White & Orange; Orange & White	HDPE

Blindage extérieur

Shield Type	Material
Tape	Bi-Laminate (Alum+Poly)
Braid	Tinned Copper (TC)

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.8 mm (0.031 in)	6.9 mm

Notes du tableau de la gaine extérieure1	Stabilisé UV

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Max. Current
78.7 Ohm/km (24.0 Ohm/1000ft)	41 pF/m (12 pF/ft)	72.2 pF/m (22.0 pF/ft)	72.2 pF/m (22.0 pF/ft)	100 Ohm	1.8 Amps per Conductor

Blindage extérieur nominal DCR@Cond DCR1-cnv	13 Ohm/km (4,0 Ohm/1000 pieds)

Voltage

UL Voltage Rating
AWM 2919: 30 V

Notes du tableau des tensions nominales	Type CM

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-15°C To +80°C	-15°C To +80°C	-45°C To +80°C

Rayon de courbure

Installation Min.
69 mm

Tension de traction maximum	120 N (27 lbf)

Normes et conformité

Environnement compatible	Intérieur - Euroclass Dca
Inflammabilité/réaction au feu	CEI 60332-1-2, CEI 60332-3-24
Conformité CPR	CPR Euroclass: Dca-s1,d1,a1
Conformité AWM	AWM 2919 (30 V RMS)
Conformité ISO/IEC	IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %
Conformité CENELEC	EN 50290-2-20
Normes européennes sans halogène	Conformité sans halogène CEI 62821-1 = Oui, CEI 60754-1 - Quantité d'halogène = Zéro, CEI 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, CEI 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
