Numéro de produit: 82418

Électronique, 4 C #18 Str TC, FEP Ins, OS, PVC Jkt, CMP

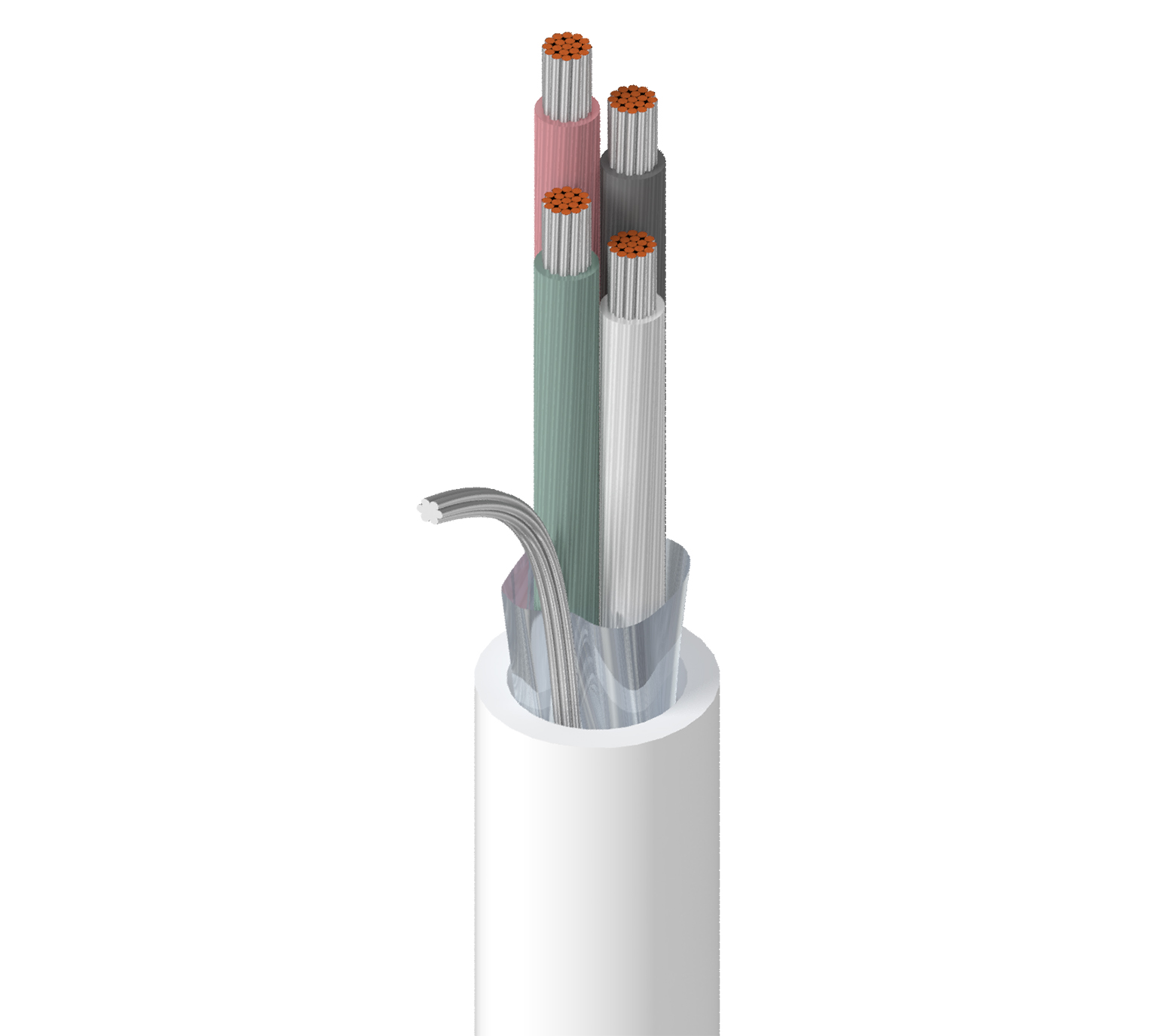

Câble électronique, 4 conducteurs 18 AWG (19 x 30) en cuivre étamé, isolation FEP, blindage Beldfoil®, gaine extérieure en PVC, CMP

  • Disponibilité:
    Mondial
  • Statut:
    Actif
82418
5 de 5

Spécifications

Expand All

Applications recommandées

Applications de plénum intérieur ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle basse tension (24 V, …) ; audio de niveau ligne ; communications vocales ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 4 18 AWG 19x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) FEP - Fluorinated Ethylene Propylene 0.007 in (0.18 mm) 0.057 in (1.4 mm) Black, White, Red, Green

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (19x32) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.172 in (4.37 mm)

Diamètre total du câble (nominal)

4,37 mm (0,172) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 6.92 Ohm/1000ft 30 pF/ft (98 pF/m) 63 pF/ft (210 pF/m) 0.15 µH/ft (0.49 µH/m) 4.3 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

7,9 Ohm/1000 pieds (26 Ohm/km)

Voltage

UL Voltage Rating
300 V (CMP)

Température

UL Temperature Operating
60°C -20°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
1.72 in (43.7 mm) 1.72 in (43.7 mm)

Tension de traction maximum

51.7 kg (114 livres)

Poids câble en vrac

33 lb/1000 pi

Environnement compatible

Intérieur – Plénum, intérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

NFPA 262, UL 910 (plénum)

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMP

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

9418

Mise à jour et révision

Numéro de révision : 0.539 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.539 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
82418 8771000 Naturel Bobine 1,000 pi 612825197058 C
82418 877U1000 Naturel UnReel 1,000 pi 612825197041
82418 8775000 Naturel Bobine 5,000 pi 612825197065
