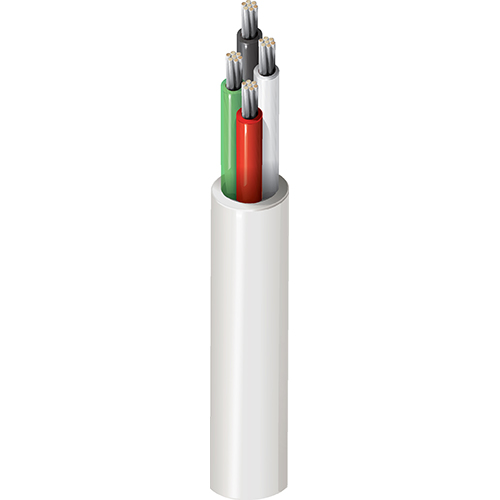

82444

Électronique, TC toronné 4 C n° 22, isolation en FEP, gaine en PVC, CMP

...
Câble électronique, 4 conducteurs 22 AWG (7x30) cuivre étamé, isolation en FEP, gaine extérieure en PVC, CMP
Anglais
Demander un devis
Partager
Demander un échantillon Recevoir des alertes sur les produits
Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

applications de plénum intérieur ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle basse tension (24 v, ...) ; audio de niveau ligne ; communication voie ; câblage de panneau

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 4 22 7x30 TC – Cuivre étamé
isolation
Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
FEP – Éthylène propylène fluoré 0,17 mm (0,0065 po) 0,042 po (1,1 mm) Noir, blanc, rouge, vert
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 0,38 mm (0,015 po) 3,40 mm (0,134 po)
Caractéristiques électriques
Électricité
Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Courant maximum
15 Ohm/1000 pi (59 pF/m) (18 pF/pi) 3,3 A par conducteur à 25º C (augmentation de la température 10° C)
Voltage
Tension nominale UL
300 V
Caractéristiques mécaniques
Température
Température de service
De 0° C à +60° C
Rayon de courbure
Stationnaire min. Installation min.
1,34 po (34,0 mm) 1,34 po (34,0 mm)

Tension de traction maximum

16 kg (36 livres)

Poids câble en vrac

15 livres/1000 pi

Normes et conformité

Environnement compatible

Extérieur

Inflammabilité/réaction au feu

NFPA 262, FT6

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Numéro non-plénum

8444

Historique

Mise à jour et révision

Numéro de révision : 0.491 Date de révision : 20-01-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC
82444 877U500 Naturel UnReel 500 pi 612825197102
82444 8771000 Naturel Bobine 1 000 pi 612825197119
82444 877U1000 Naturel UnReel 1 000 pi 612825197096
