Numéro de produit: 82512

RS-232, #24-12.5pr, FEP, feuille O/A, gaine LS-PVC, CMP

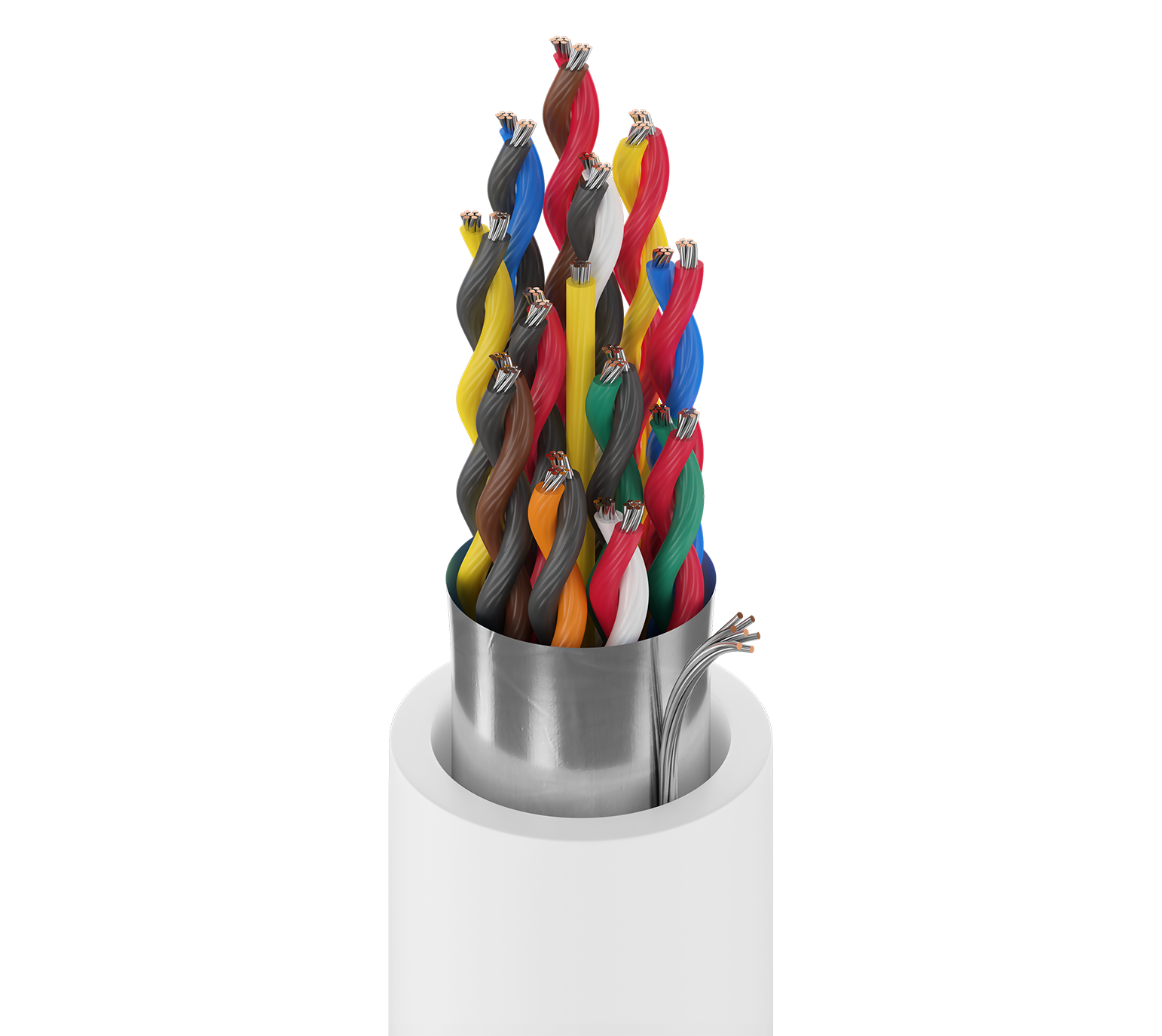

Câble informatique EIA RS-232, 12,5 paires, conducteurs en cuivre étamé toronné 24 AWG (7x32), isolation FEP, blindage global Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 24 AWG, gaine Flamarrest®, classé plénum.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
82512
  • 82512
1 de 1

Spécifications

Expand All

Applications recommandées

Applications de plénum intérieur ; applications RS-232 ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 12 24 AWG 7x32 TC - Tinned Copper
Conductor(s) 1 24 AWG 7x32 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.006 in (0.15 mm) 0.036 in (0.91 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow, Red & Brown, Yellow
Conductor(s) FEP - Fluorinated Ethylene Propylene 0.006 in (0.15 mm) 0.036 in (0.91 mm) Yellow

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.278 in (7.06 mm)

Diamètre total du câble (nominal)

7,06 mm (0,278) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Pair(s) 24.1 Ohm/1000ft 23 pF/ft (75 pF/m) 42 pF/ft (140 pF/m) 0.17 µH/ft (0.56 µH/m) 1.5 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

15 Ohm/1000 pieds (49 Ohm/km)

Haute fréquence (nominale/typique)

Nom. Insertion Loss (Attenuation)
22 dB/100m

Voltage

UL Voltage Rating
300 V (CMP)

Température

UL Temperature Operating
60°C 0°C to +60°C

Rayon de courbure

Stationary Min. Installation Min.
2.8 in (71 mm) 2.8 in (71 mm)

Tension de traction maximum

64.9 kg (143 livres)

Poids câble en vrac

56 lb/1000 pi

Environnement compatible

Intérieur – Plénum, intérieur

Inflammabilité/réaction au feu

NFPA 262, UL 910 (plénum), FT6

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.540 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.540 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
82512 8771000 Naturel 612825197270 C
