Numéro de produit: 82740

Électronique, 2 C #18 Str TC, isolation FEP, gaine PVC, CMP

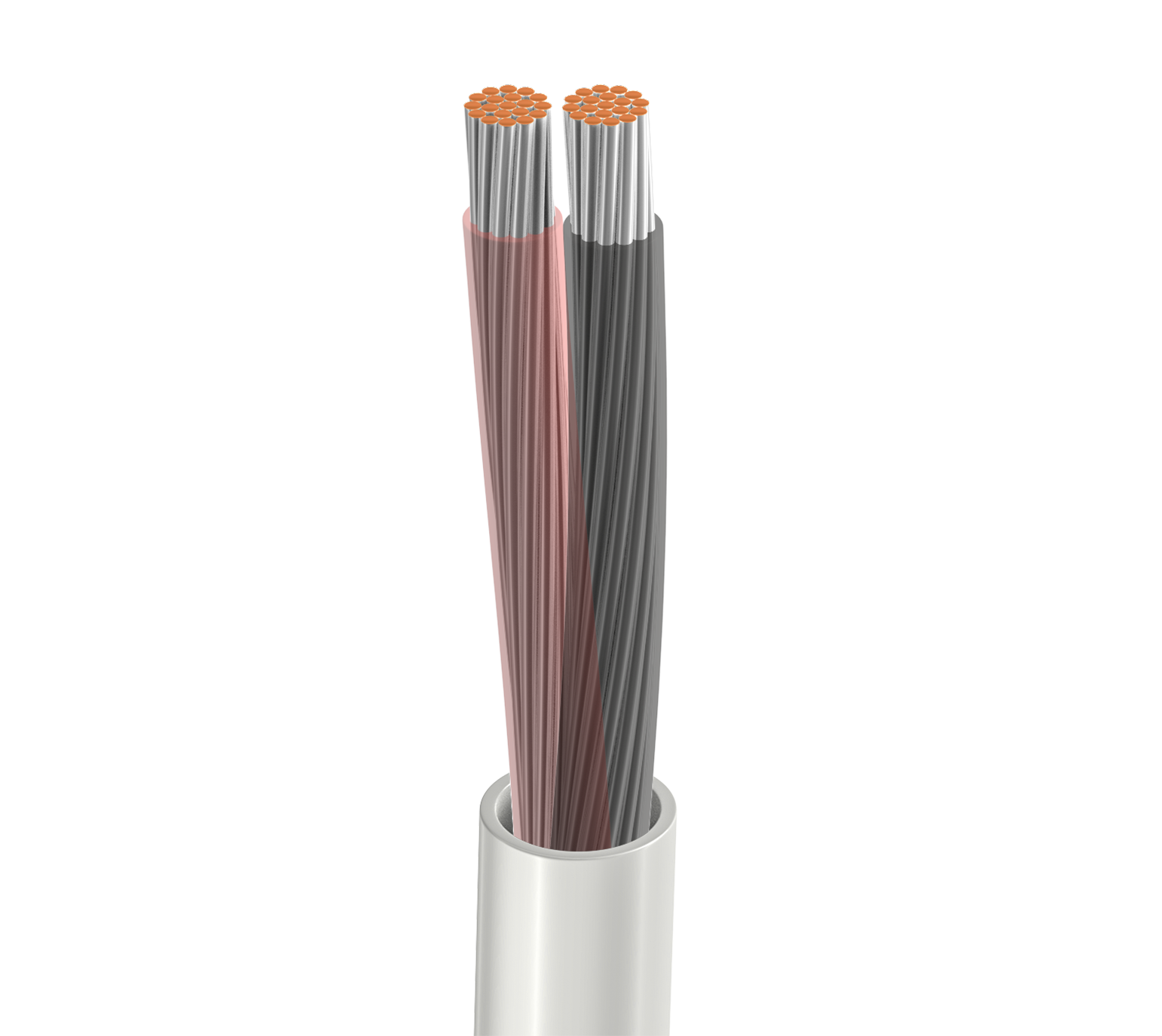

Câble électronique, 2 conducteurs 18 AWG (19 x 30), cuivre étamé, isolation FEP, gaine extérieure PVC, CMP

  • Disponibilité:
    Mondial
  • Statut:
    Actif
82740
5 de 5

Spécifications

Expand All

Applications recommandées

Applications de plénum intérieur ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communications vocales ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 19x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.007 in (0.18 mm) 0.057 in (1.4 mm) Black & Red

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.150 in (3.81 mm)

Diamètre total du câble (nominal)

3,81 mm (0,150) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Max. Current
Pair(s) 6.92 Ohm/1000ft 20 pF/ft (66 pF/m) 72 Ohm 0.14 µH/ft (0.46 µH/m) 5.4 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

7,06 Ohm/1000 pieds (23,2 Ohm/km)

Voltage

UL Voltage Rating
300 V (CMP), 150 V (CL3P)

Température

UL Temperature Operating
60°C -20°C to +60°C

Rayon de courbure

Stationary Min. Installation Min.
1.5 in (38 mm) 1.5 in (38 mm)

Tension de traction maximum

23 kg (50 livres)

Poids câble en vrac

15 lb/1000 pi

Environnement compatible

Intérieur – Plénum, intérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

NFPA 262, UL 910 (plénum)

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 725, article 800

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

9740

Mise à jour et révision

Numéro de révision : 0.530 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.530 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
82740 8771000 Naturel Bobine 1,000 pi 612825197652 C
82740 877U1000 Naturel UnReel 1,000 pi 612825197645
82740 8775000 Naturel Bobine 5,000 pi 612825197669
