Numéro de produit: 8318

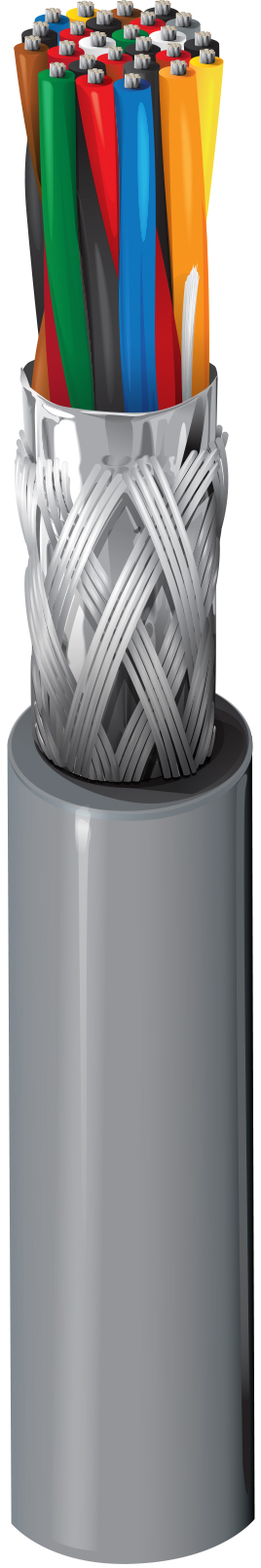

RS-232, faible capacité, #22-18pr, SR-PVC, feuille O/A + tresse, gaine PVC, CMG

Câble informatique EIA RS-232, conducteurs en cuivre étamé toronné 22 AWG (7x30), isolation PVC semi-rigide, 18 paires torsadées, blindage global Beldfoil® (couverture 100 %) + tresse en cuivre étamé (couverture 65 %), gaine PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8318
5 de 5

Spécifications

Expand All

Applications recommandées

Applications à distance étendue ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; Commande numérique basse tension (24 V, …) ; Audio niveau ligne ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 18 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) SR-PVC - Polyvinyl Chloride (Semi-Rigid) 0.011 in (0.28 mm) 0.051 in (1.3 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow, Red & Brown, Red & Orange, Green & White, Green & Blue, Green & Yellow, Green & Brown, Green & Orange

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 65%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.540 in (13.7 mm)

Diamètre total du câble (nominal)

13,7 mm (0,540) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Velocity of Prop. Max. Current
Pair(s) 18.2 Ohm/1000ft 35 pF/ft (110 pF/m) 63 pF/ft (210 pF/m) 60% 1.4 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

4,3 Ohm/1000 pieds (14 Ohm/km)

Haute fréquence (nominale/typique)

Nom. Insertion Loss (Attenuation)
9.2 dB/100m
9.2 dB/100m

Voltage

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

Température

UL Temperature Operating
80°C -30°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
5.4 in (140 mm) 5.4 in (140 mm)

Tension de traction maximum

148.6 kg (327.6 livres)

Poids câble en vrac

171 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

Chargement UL 1685 FT4 FT4

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2464

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, Directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.530 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.530 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8318 060100 Chrome Bobine 100 pi 612825203421 C
8318 060500 Chrome Bobine 500 pi 612825203445 C
8318 0601000 Chrome Bobine 1,000 pi 612825203438 C
