Numéro de produit: 83305E

Électronique, 1 C #22 Str SPC, TFE Ins, OA SPC Brd, TFE Tape Jkt, MIL-W-16878/4 (Type E)

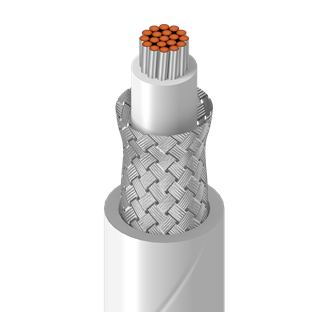

Câble électronique haute température, 1 conducteur 22 AWG (19 x 34) en cuivre plaqué argent, isolation TFE, blindage général en tresse de cuivre plaqué argent (85 %), gaine extérieure en ruban TFE, conforme à la norme MIL-W-16878/4 (type E).

  • Disponibilité:
    Mondial
  • Statut:
    Actif
83305E
  • 83305E
1 de 1

Spécifications

Expand All

Applications recommandées

Spécification MIL-W-16878/4 (Type E) ; environnements à températures extrêmement élevées/basses ; jusqu'à 600 V de signaux analogiques & contrôle de tension

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 1 22 AWG 19x34 SC - Silvered Copper

isolation

Element Material Nom. Thickness Color Code
Conductor(s) PTFE - Polytetrafluoroethylene 0.010 in (0.25 mm) White

Blindage extérieur

Shield Type Material Coverage
Braid Silvered Copper (SC) 85%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PTFE - Polytetrafluoroethylene 0.010 in (0.25 mm) 0.091 in (2.3 mm)

Diamètre total du câble (nominal)

2,3 mm (0,091) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Shield Nom. Inductance Max. Current
Conductor(s) 14.3 Ohm/1000ft (46.9 Ohm/km) 57.9 pF/ft (190 pF/m) 0.12 µH/ft (0.39 µH/m) 5 Amps per conductor at 25°C

Blindage extérieur nominal DCR@Cond DCR1-cnv

11,3 Ohm/1000 pieds (37,1 Ohm/km)

Voltage

Voltage Rating
600 V

Température

Operating
-65°C to +200°C

Tension de traction maximum

10.1 kg (22.3 livres)

Poids câble en vrac

9 lb/1000 pi (13 kg/km)

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEMA

NEMA HP3

Conformité aux normes militaires

MIL-W-16878/4 (Type E sauf câblé), (conducteurs isolés)

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Teflon« est une marque déposée de E. I. duPont de Nemours and Co. utilisée sous licence par Belden, Inc.

Mise à jour et révision

Numéro de révision : 0.378 Date de révision : 07-09-2025

Note de bas de page

E - PEUT CONTENIR PLUS DE 1 PIÈCE. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 25'.

Mise à jour et révision

Numéro de révision : 0.378 Date de révision : 07-09-2025

Note de bas de page

E - PEUT CONTENIR PLUS DE 1 PIÈCE. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 25'.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
83305E 009100 Blanc Bobine 100 pi 612825203865 E
83305E 0091000 Blanc Bobine 1,000 pi 612825203872 E
