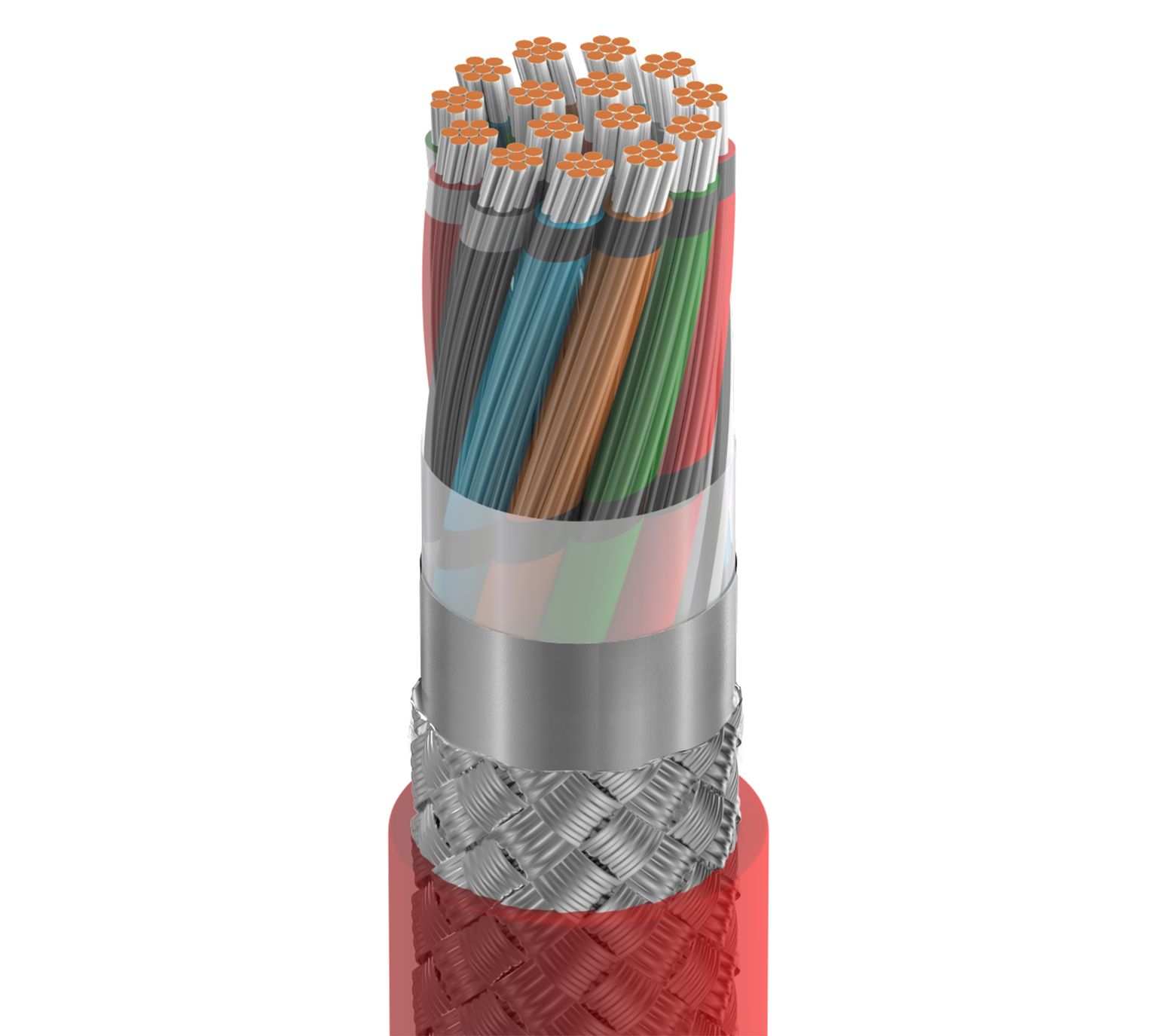

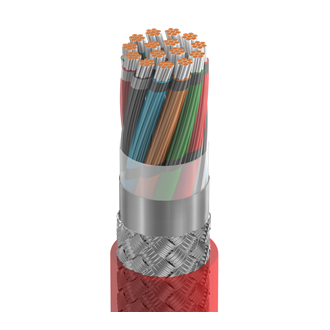

83515

Électronique, TC toronné 15 C n° 24, isolation en FEP, tressé OS+TC, gaine en FEP, CMP

...
Électronique haute température, 15 conducteurs 24 AWG (7x32) cuivre étamé, isolation en FEP, blindage Beldfoil® complet + tresse en cuivre étamé (85 %), gaine extérieure en FEP, CMP
Anglais
Demander un devis
Partager
Demander un échantillon Recevoir des alertes sur les produits
Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

environnements à très haute/très basse température ; résistance aux produits chimiques ; applications extérieures et enfouissement ; signaux analogiques basse tension (4-20ma, 0-10 V, ...) ; contrôle basse tension (24 v, ...) ; audio de niveau ligne ; communication voie ; câblage de panneau

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 15 24 AWG 7x32 TC – Cuivre étamé
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Conducteur(s) FEP – Éthylène propylène fluoré 0,15 mm (0,006 po) 0,91 mm (0,036 po) Noir, blanc, rouge, vert, orange, bleu, blanc/rayure noire, rouge/rayure noire, vert/rayure noire, orange/rayure noire, bleu/rayure noire, noir/rayure blanche, rouge/rayure blanche, vert/rayure blanche, bleu/rayure blanche,
Blindage extérieur
Type de blindage Matériel Couverture
Ruban Bi-laminé (alum+poly) 100 %
Tresse Cuivre étamé (TC) 85 %
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
FEP – Éthylène propylène fluoré 0,36 mm (0,014 po) 5,82 mm (0,229 po)

Diamètre total du câble (nominal)

5,82 mm (0,229 po)

Caractéristiques électriques
Électricité
Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Courant maximum
Conducteur(s) 24 Ohm/1000 pi (66 pF/m) (20 pF/pi) (120 pF/m) (36 pF/pi) 1,4 A par Conducteur à 25° C
Voltage
Tension nominale UL
300 V (CMP)
Caractéristiques mécaniques
Température
Température UL Température de service
150° C -70° C à +200° C
Rayon de courbure
Stationnaire min. Installation min.
2,29 po (58,2 mm) 2,29 po (58,2 mm)

Tension de traction maximum

37,4 kg (82,5 livres)

Poids câble en vrac

50 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur - plénum, intérieur, extérieur, résistance à la lumière du soleil, résistance aux hydrocarbures

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

NFPA 262, UL 910 (plénum), FT6

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Notes sur le produit

Notes

Résistant au gaz

Historique

Mise à jour et révision

Numéro de révision : 0.516 Date de révision : 20-01-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC
83515 0021000 Rouge Bobine 1 000 pi 612825204862
