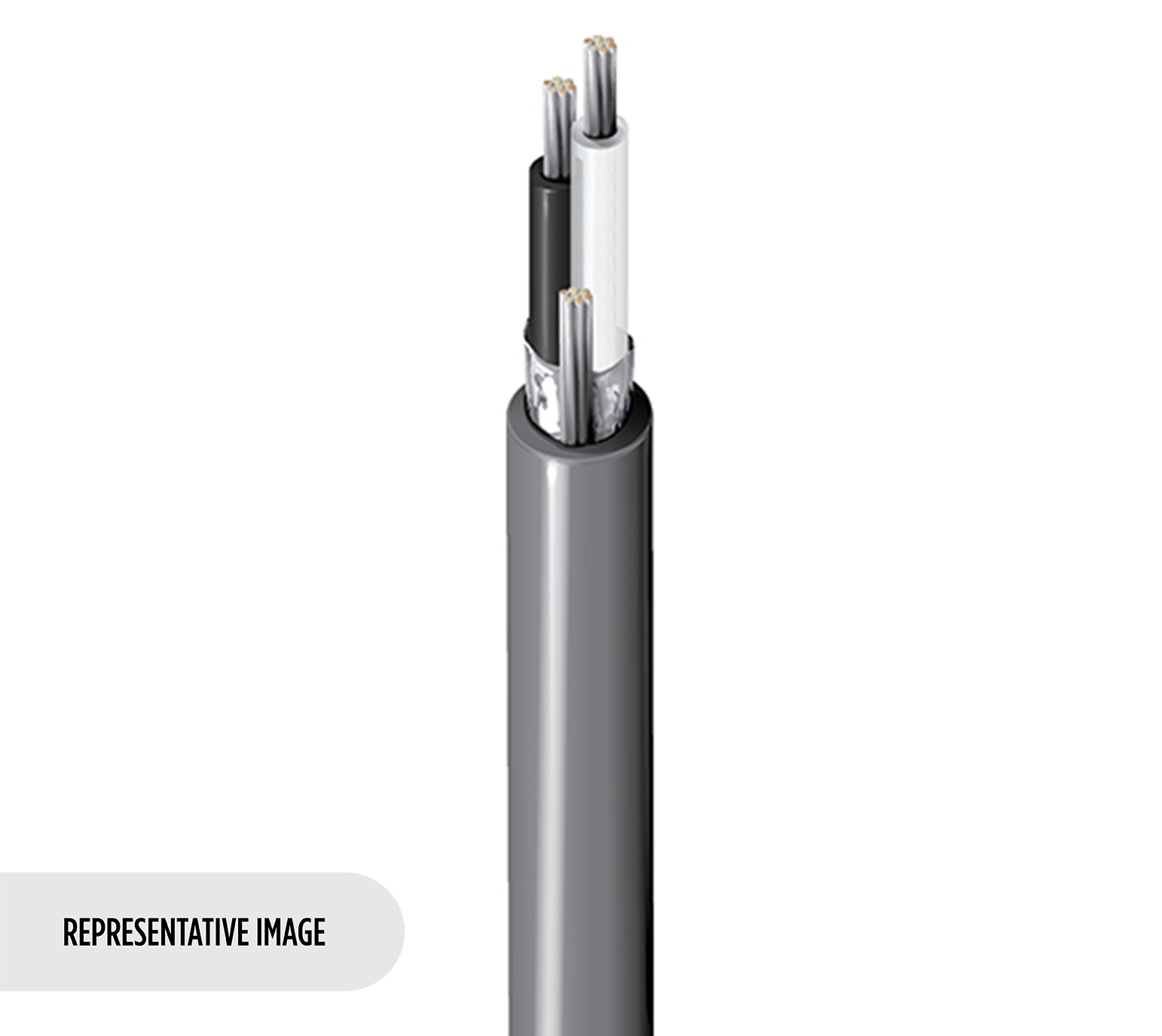

Numéro de produit: 8443ZH

Électronique, 3 C #22 Str TC, PO Ins, LSZH Jkt, CMG

Câble électronique, 3 conducteurs 22 AWG (7 x 30) en cuivre étamé, isolation PO, gaine extérieure LSZH, CMG

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8443ZH
5 de 5

Spécifications

Expand All

Conducteur

AWG Stranding Material No. of Conductors
22 7x30 TC - Tinned Copper 3

Nombre de conducteurs

3

isolation

Material Nominal Wall Thickness
PP - Polypropylene 0.011 in

Nuancier

Color
Black
Red
Green

Blindage extérieur

Type Material
No Shield No Shield

Gaine extérieure

Material Nominal Diameter Nominal Wall Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.172 0.032 mm
0.172 mm

Résistance en courant continu du conducteur

Nominal Conductor DCR
15.6 Ohm/1000ft

Capacité

Nom. Capacitance Conductor to Conductor
15 pF/ft

Inductance

Nominal Inductance
0.17 µH/ft

Voltage

UL Voltage Rating
300 V RMS

Notes sur les caractéristiques électriques

2,9 ampères par conducteur à 25°C

Indice de température UL

75°C

Plage de température de fonctionnement

-20 °C à 80 °C° °C

Tension de traction maximale recommandée

27 lbs

Rayon de courbure minimal des axes mineurs

1.650 in

Conformité NEC/(UL)

CMG

Conformité CEC/C(UL)

CMG

Conformité au style UL AWM

AWM 21307

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/96/EC (BFR)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Conformité aux directives européennes

Oui

Marquage CE UE

Oui

Utilisation – Intérieur

Oui

Inflammabilité UL

UL1685 chargement FT4

Tension nominale UL

300 V RMS

Mise à jour et révision

Numéro de révision : 0.161 Date de révision : 05-05-2023

Mise à jour et révision

Numéro de révision : 0.161 Date de révision : 05-05-2023


Report An Error

Références des pièces

Article n° Couleur Type de conditionnement Longueur UPC
8443ZH 010500 Noir Bobine 500 pi 612825382249
8443ZH 0101000 Noir Bobine 1,000 pi 612825382232
