Numéro de produit: 8456

Électronique, 10 C #22 Str TC, isolation PVC, gaine PVC, CMG

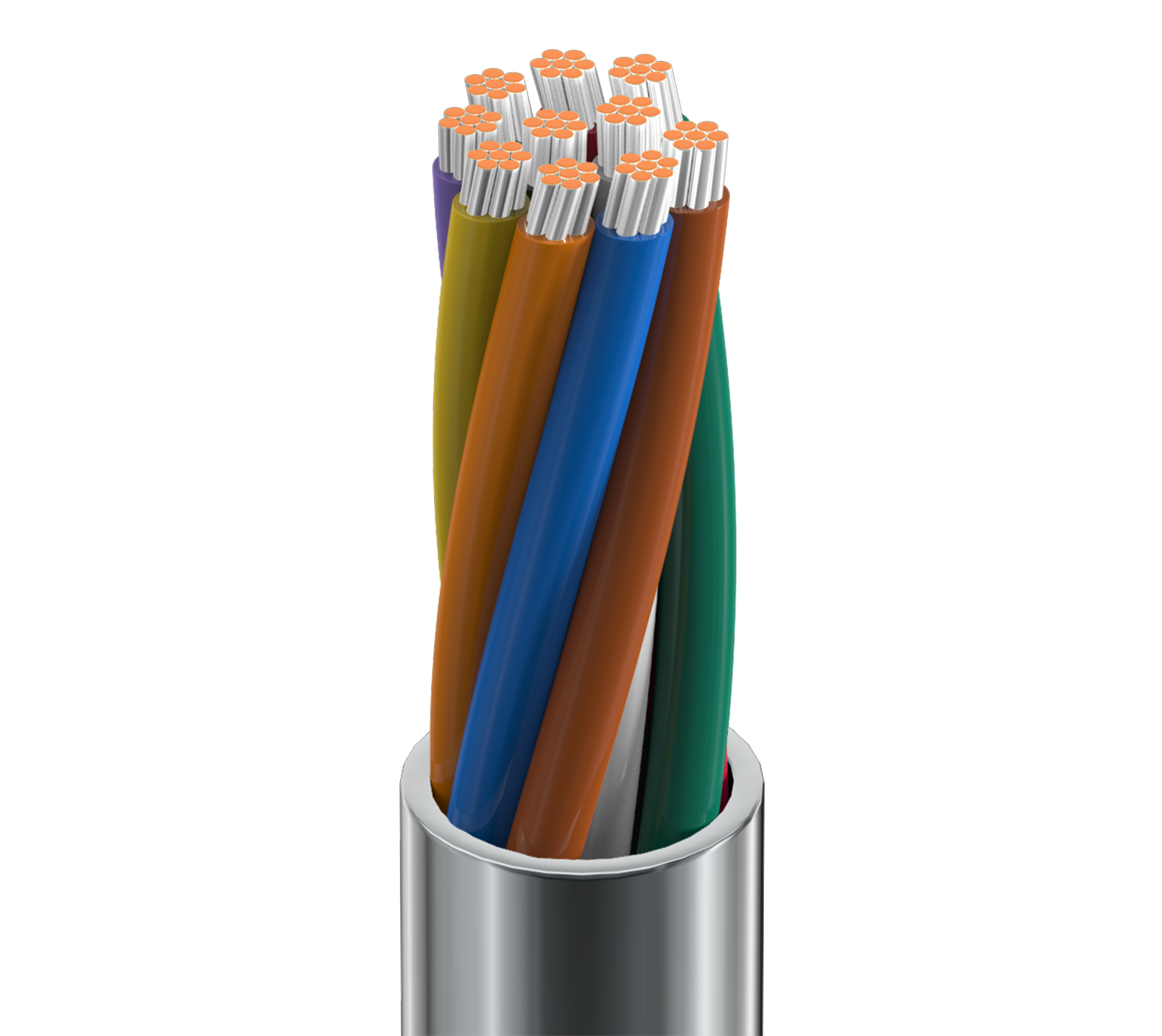

Câble électronique, 10 conducteurs 22 AWG (7 x 30) en cuivre étamé, isolation PVC, gaine extérieure PVC, CMG

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8456
5 de 5

Spécifications

Expand All

Applications recommandées

Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle basse tension (24 V, …) ; audio de niveau ligne ; communications vocales ; câblage du panneau

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 10 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.011 in (0.28 mm) 0.050 in (1.3 mm) Black, White, Red, Green, Brown, Blue, Orange, Yellow, Purple, Gray

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.264 in (6.71 mm)

Diamètre total du câble (nominal)

6,71 mm (0,264) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Conductor(s) 18 Ohm/1000ft 34 pF/ft (110 pF/m) 0.17 µH/ft (0.56 µH/m) 4.2 Amps per Conductor at 30ºC

Voltage

UL Voltage Rating
150 V (CMG), 150 V (UL AWM 2576)

Température

UL Temperature Operating
80°C -20°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
2.6 in (66 mm) 2.6 in (66 mm)

Tension de traction maximum

41 kg (91 livres)

Poids câble en vrac

41 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

Charge UL 1685 FT4, FT4, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2576

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.513 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.513 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8456 060100 Chrome Bobine 100 pi 612825207931
8456 060500 Chrome Bobine 500 pi 612825207955
8456 060U500 Chrome UnReel 500 pi 612825207924
8456 0601000 Chrome Bobine 1,000 pi 612825207948 C
8456 060U1000 Chrome UnReel 1,000 pi 612825207917
8456 0605000 Chrome Bobine 5,000 pi 612825207962
