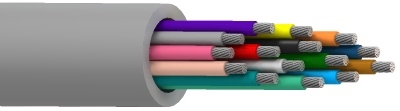

Numéro de produit: 8458MN

SpaceMaker™, 15 C #22 Str TC, PO Ins, PVC Jkt, AWM 2937

SpaceMaker™, 15 conducteurs 22AWG (19 x 34) en cuivre étamé, isolation PO, gaine extérieure PVC, AWM 2937

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8458MN
5 de 5

Spécifications

Expand All

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 15 22 AWG 19x34 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.010 in (0.25 mm) 0.050 in (1.3 mm) Black, White, Red, Green, Brown, Blue, Orange, Yellow, Purple, Gray, Pink, Tan, Aqua, Light Green, Light Blue

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.267 in Yes

Diamètre total du câble (nominal)

0.267 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Max. Current
18.1 Ohm/1000ft 16.6 pF/ft (54.5 pF/m) 51 Ohm 0.031 µH/ft (0.10 µH/m) 2.03 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
80°C -20°C To +80°C

Rayon de courbure

Stationary Min. Installation Min.
1.070 in (27.18 mm) 1.070 in

Tension de traction maximum

64.64 kg (142.5 livres)

Poids câble en vrac

52 lb/1000 pi

Environnement compatible

Intérieur

Conformité AWM

AWM 2937

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Mise à jour et révision

Numéro de révision : 0.197 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.197 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
8458MN 006100 Bleu clair Bobine 100 pi 612825385684
8458MN 0061000 Bleu clair Bobine 1,000 pi 612825385691
8458MN 008100 Gris Bobine 100 pi 612825385707
8458MN 0081000 Gris Bobine 1,000 pi 612825382690
8458MN 004100 Jaune Bobine 100 pi 612825385660
8458MN 0041000 Jaune Bobine 1,000 pi 612825385677
