Numéro de produit: 8469MN

SpaceMaker™, 9 C #18 Str TC, PO Ins, PVC Jkt, AWM 2937

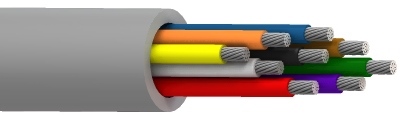

SpaceMaker™, 9 conducteurs 18 AWG (41 x 34) en cuivre étamé, isolation PO, gaine extérieure PVC, AWM 2937

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8469MN
  • 8469MN
1 de 1

Spécifications

Expand All

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 9 18 AWG 41x34 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.010 in (0.25 mm) 0.067 in (1.7 mm) Black, White, Red, Green, Brown, Blue, Orange, Yellow, Purple

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.275 in

Diamètre total du câble (nominal)

0.275 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Max. Current
7.06 Ohm/1000ft 14.8 pF/ft (48.6 pF/m) 39 Ohm 0.022 µH/ft (0.072 µH/m) 3.5 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
80°C -20°C To +80°C

Rayon de courbure

Stationary Min. Installation Min.
2.750 in (69.85 mm) 2.750 in

Tension de traction maximum

83.69 kg (184.5 livres)

Poids câble en vrac

62 lb/1000 pi

Environnement compatible

Intérieur

Conformité AWM

AWM 2937

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Mise à jour et révision

Numéro de révision : 0.144 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.144 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
8469MN 006100 Bleu clair Bobine 100 pi 612825387879
8469MN 0061000 Bleu clair Bobine 1,000 pi 612825387886
8469MN 008100 Gris Bobine 100 pi 612825387893
8469MN 0081000 Gris Bobine 1,000 pi 612825387909
8469MN 004100 Jaune Bobine 100 pi 612825387855
8469MN 0041000 Jaune Bobine 1,000 pi 612825387862
