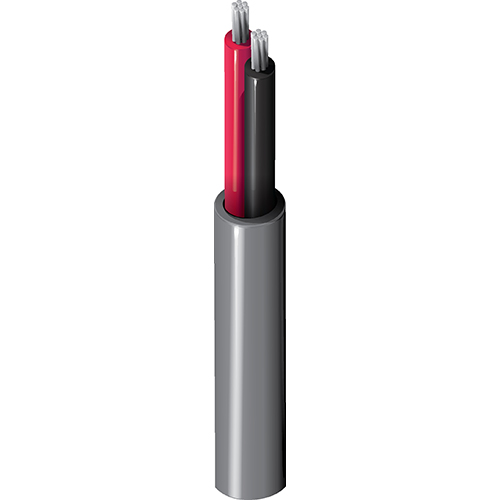

Numéro de produit : 85102

Électronique, TC toronné 2 C n° 16, isolation ETFE, gainne ETFE

Électronique haute température, 2 conducteurs 16 AWG (19x29) cuivre étamé, isolation ETFE, gaine extérieure ETFE

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible

Spécifications

Applications recommandées

environnements à très haute/très basse température ; résistance aux produits chimiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle basse tension (24 v, …) ; instrumentation

Conducteur

Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 2 16 19x29 TC – Cuivre étamé

isolation

Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
ETFE - Éthylène tétrafluoroéthylène 0,368 mm (0,0145 po) 0,082 po (2,1 mm) Noir, blanc

Gaine extérieure

Matériel Épaisseur nominale Diamètre nominale
ETFE - Éthylène tétrafluoroéthylène 0,48 mm (0,019 po) 5,36 mm (0,211 po)

Électricité

Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Courant maximum
4,76 Ohm/1000 pi (66 pF/m) (20 pF/pi) 9,5 Amp par conducteur à 25º C

Voltage

Tension nominale
300 V

Température

Température de service
-60° C à +150° C

Rayon de courbure

Stationnaire min. Installation min.
2,11 po (53,6 mm) 2,11 po (53,6 mm)

Tension de traction maximum

29,4 kg (64,8 livres)

Poids câble en vrac

28 livres/1000 pi

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité APAC

China RoHS II (GB/T 26572-2011)

Notes

Tefzel est une marque déposée de DuPont.

Mise à jour et révision

Numéro de révision : 0.480 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.480 Date de révision : 03-02-2025

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
85102 368500 Clair, transparent Bobine 500 pi 612825210597 C
85102 3681000 Clair, transparent Bobine 1 000 pi 612825210580 C
