Numéro de produit: 8618

Électronique, 3 C #16 Str TC, PE Ins, OS, PVC Jkt, CL3

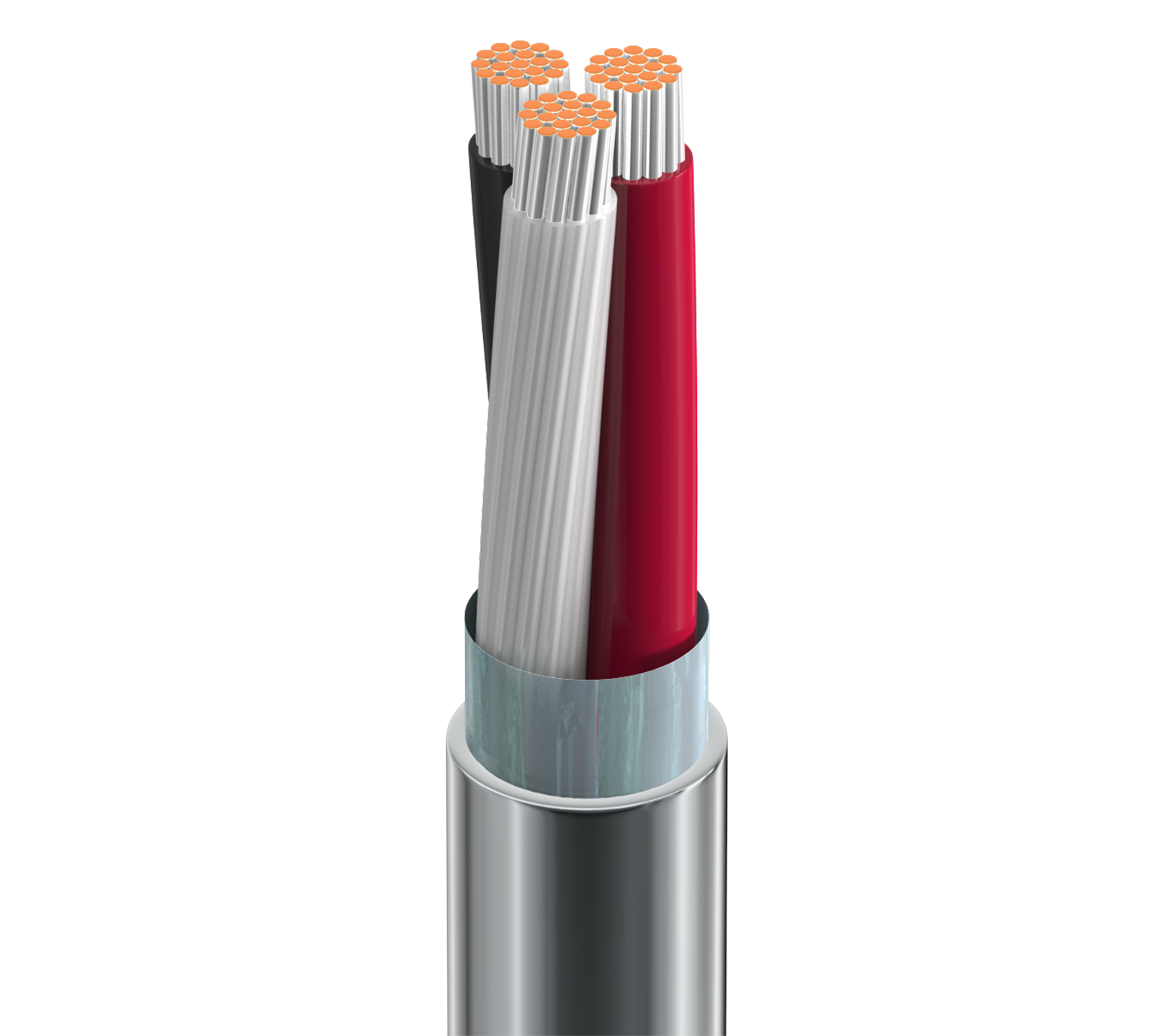

Câble électronique, 3 conducteurs 16 AWG (19 x 29) en cuivre étamé, isolation PE, blindage Beldfoil®, gaine extérieure en PVC, CL3

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8618
5 de 5

Spécifications

Expand All

Applications recommandées

Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle basse tension (24 V, …) ; audio de niveau ligne ; communications vocales ; câblage du panneau

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 3 16 AWG 19x29 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene 0.032 in (0.81 mm) 0.122 in (3.10 mm) Black, Red, Clear

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (16x30) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.031 in (0.79 mm) 0.327 in (8.31 mm)

Diamètre total du câble (nominal)

8,31 mm (0,327) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 4.44 Ohm/1000ft 26 pF/ft (85 pF/m) 50 pF/ft (160 pF/m) 16 Amps per Conductor at 30ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

5,54 Ohm/1000 pieds (18,2 Ohm/km)

Voltage

UL Voltage Rating
600 V (UL AWM 20253), 300 V (CL3)

Température

UL Temperature Operating
80°C -20°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
3.3 in (84 mm) 3.3 in (84 mm)

Tension de traction maximum

64.0 kg (141 livres)

Poids câble en vrac

60 lb/1000 pi

Environnement compatible

Intérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

Chargement UL 1685 UL , IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 725, CL3

Conformité AWM

AWM 20253

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.525 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.525 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8618 060500 Chrome Bobine 500 pi 612825213420 C
8618 060U500 Chrome UnReel 500 pi 612825213406
8618 0601000 Chrome Bobine 1,000 pi 612825213413 C
8618 0605000 Chrome Bobine 5,000 pi 612825213437
